Modulo Jack RJ45 con filtro Ethernet ad angolo retto magnetico

Quantità di ordine minimo :	Negoziazione	Prezzo :	Please contact us to get the latest price.
Imballaggi particolari :	540 Vassoio in cartone	Tempi di consegna :	10 giorni
Termini di pagamento :	T/T,D/P,D/A,L/C,Western Union,MoneyGram	Capacità di alimentazione :	100k pezzi/giorno

Luogo di origine:	Dongguan della Cina	Marca:	DGKYD
Certificazione:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numero di modello:	DGKYD21B002AB2A4D068
Documento:	DGKYD21B002AB2A4D068.pdf

Informazioni dettagliate
Tipo di prodotto:	RJ45	Metodo di incapsulamento:	Doppio pacchetto in-linea
Stile di montaggio PCB:	IMMERSIONE	Forma:	Rettangolo
Scudo:	nichel di rame fosforo	Materiale per l'alloggiamento in plastica:	PBT nero
Numero di pin:	10	Numero di core:	8
Dimensione (mm):	17.21 28.5* 25.5	Ploting d'oro su pin di contatto:	6U
Temperatura operativa:	- 40 ℃ ~ 85 ℃	Temperatura di conservazione:	- 40 ℃ ~ 85 ℃

Descrizione di prodotto

100 Base - Modulo jack RJ45 a 2 porte impilato a T con filtro Ethernet magnetico ad angolo retto installato DGKYD21B002AB2A4D068

Numero di parte:DGKYD21B002AB2A4D068

Parametri tecnici

Parametro	Valore
Numero di parte	DGKYD21B002AB2A4D068
Marca	DGKYD/OEM/ODM
Tipo di prodotto	Connettore-Modulare
Stile connettore	Jack
Tipo Jack	RJ45
Tipo di connettore	Jack modulare
Stile di chiusura	Standard
Fermo	TAB SU/GIÙ
Filtro	Con filtro
Opzione LED	Con LED
Colore LED	Verde-Giallo
Il pannello si ferma	Con fermi a pannello
Schermato	Con scudo in metallo
Si applica a	Circuito stampato
Configurazione della porta	Porta 2X1
Numero di posizioni	10
Configurazione Jack	2X1
Terminali per porto	8
Materiale dello scudo	Lega di rame preplaccata con nichel
Orientamento del montaggio su PCB	Entrata laterale (angolo retto)
Placcatura dell'area di accoppiamento dei contatti	Oro 6u
Materiale di base del contatto	Bronzo fosforoso
Materiale di placcatura dei contatti della coda di saldatura	Stagno-piombo su nichel
Stile di montaggio su PCB	Foro passante
Metodo di terminazione sulla scheda PC	Foro passante a pressione
Blocco della scheda	Con/Senza blocco scheda
Materiale dell'alloggiamento	Poliestere PBT
Colore alloggiamento	Nero
Temperatura del materiale dell'alloggiamento	Standard
Classificazione di infiammabilità UL	UL94V-0

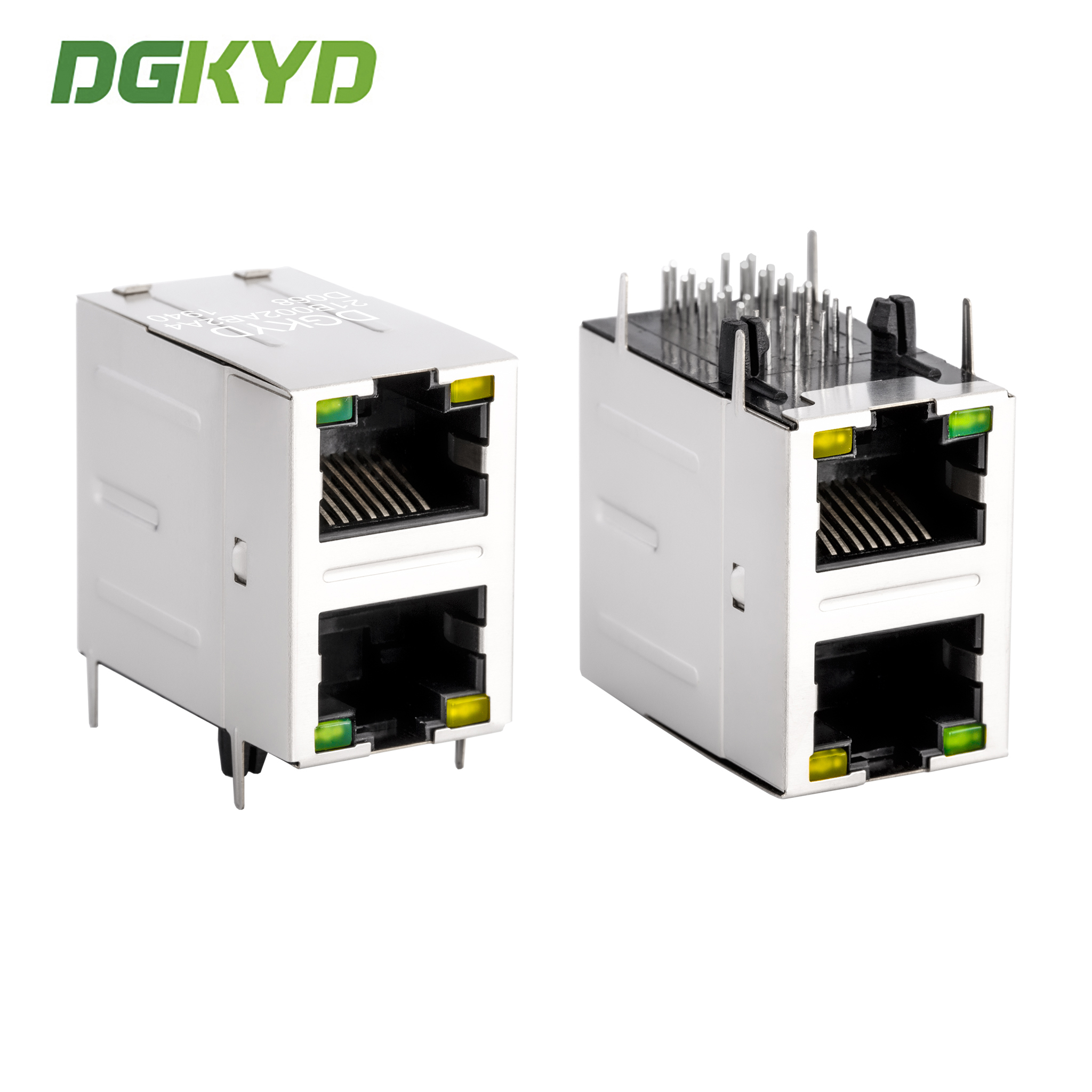

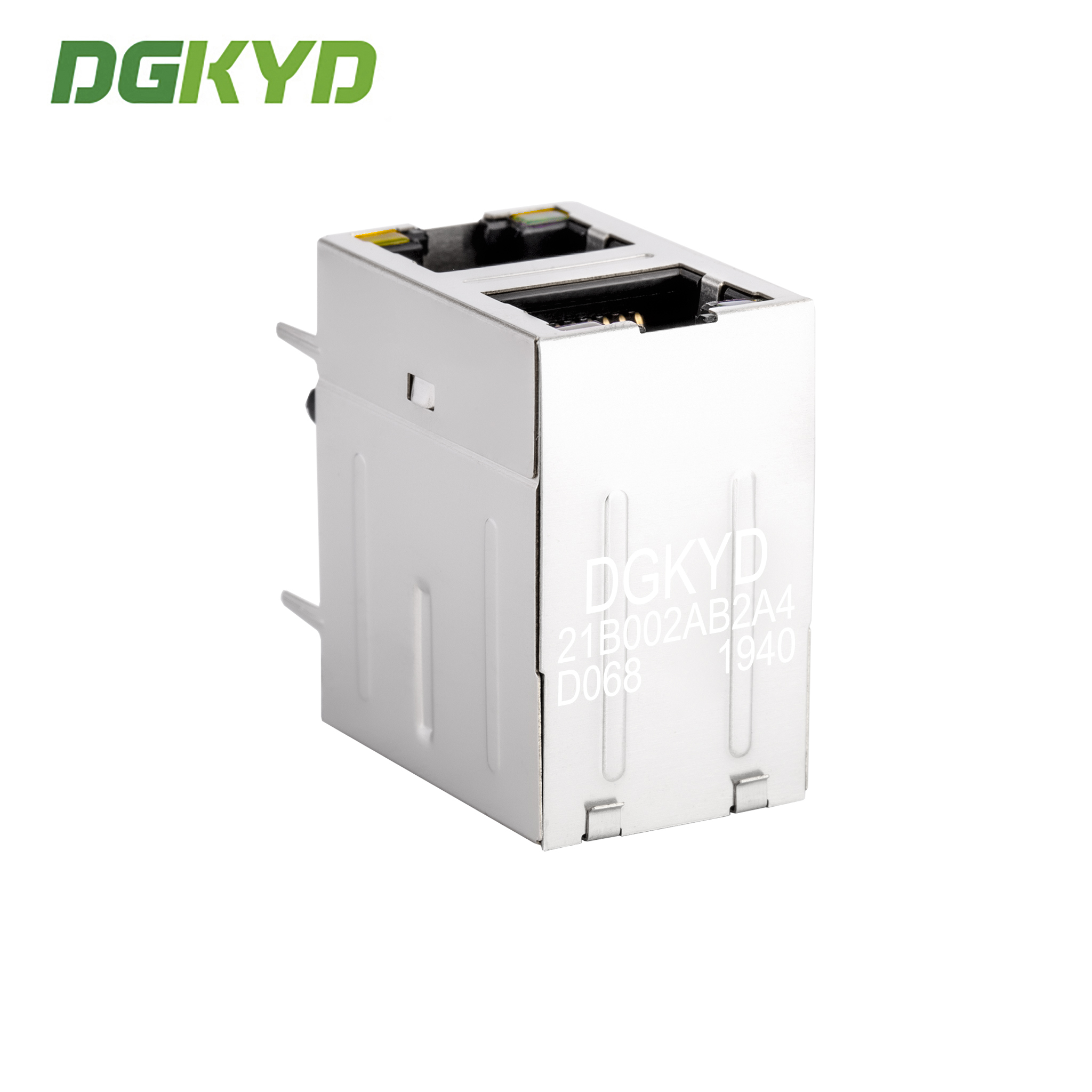

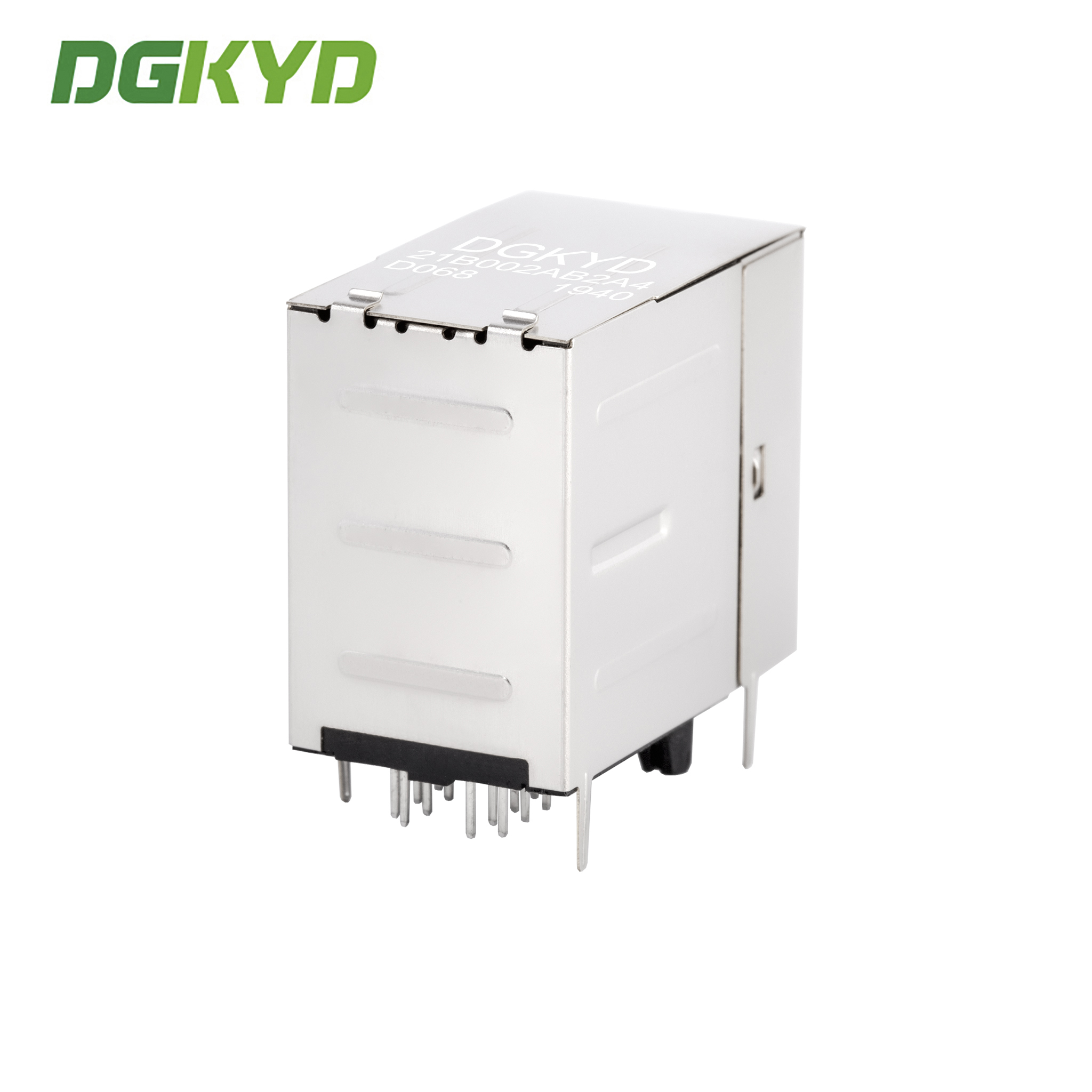

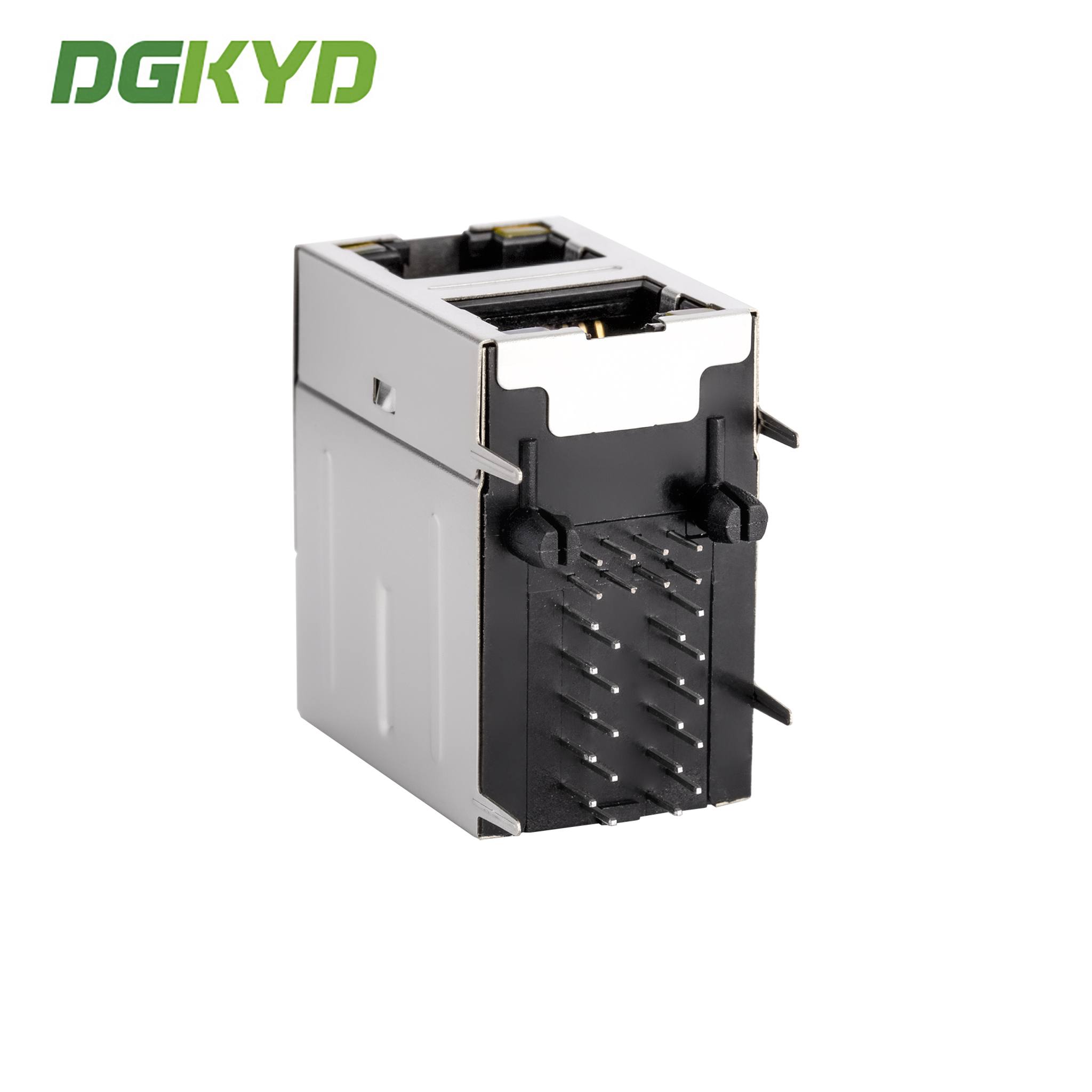

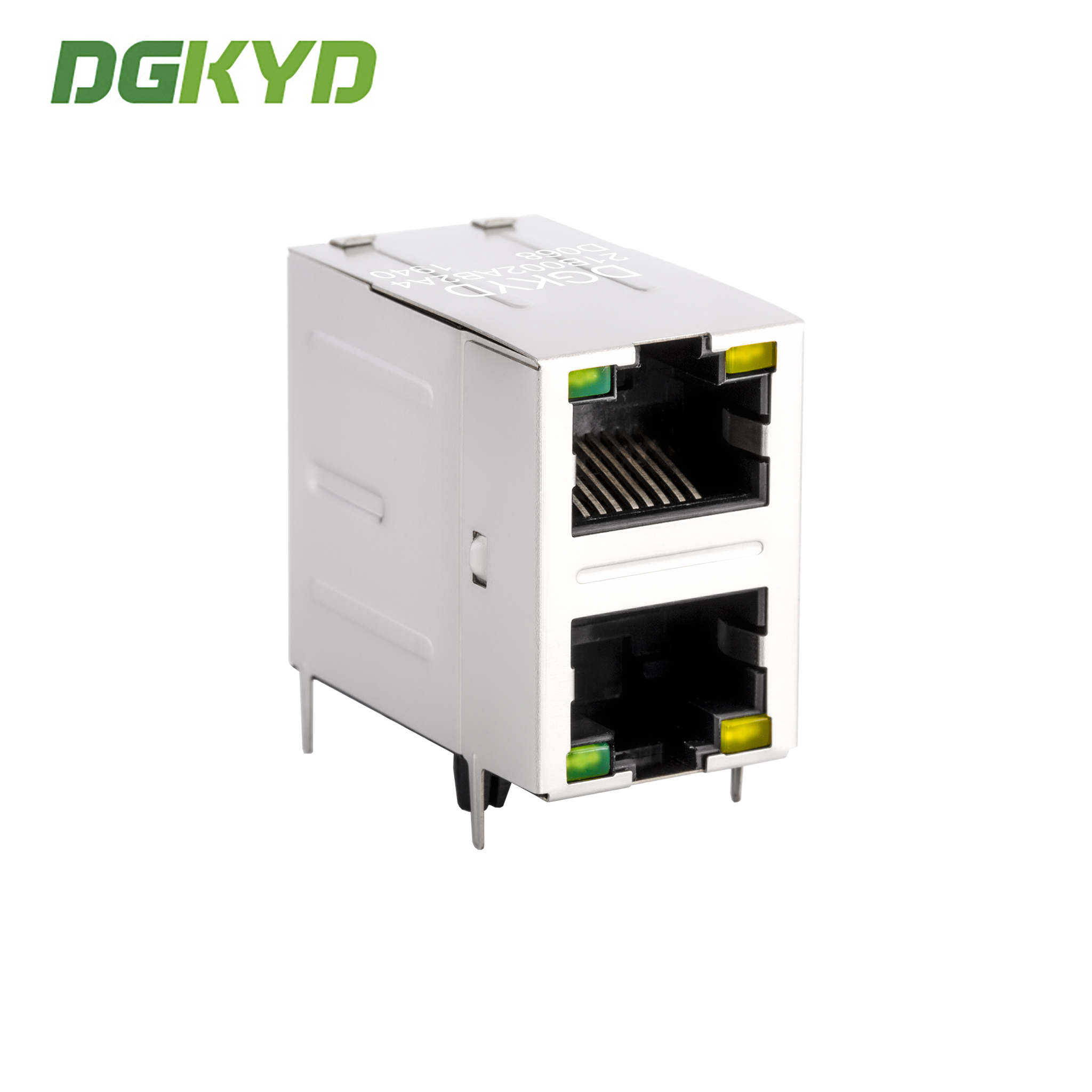

Immagini del prodotto

Specifiche tecniche

Tipo di interfaccia: connettore RJ45 per Ethernet 10/100/1000BASE-T
Tipo: RJ45 con magneti integrati
Frequenza di lavoro: Alta frequenza con caratteristiche di filtraggio e anti-interferenza
Temperatura di funzionamento: da -40°C a 85°C
Temperatura di conservazione: da -40°C a 85°C
Saldatura senza piombo: altezza di saldatura dell'onda fino a 265°C

Capacità di produzione

Serie completa RJ45 di accessori per circuiti integrati, fornitura diretta dal produttore

Modalità aziendale: produttore
Tempi di consegna: circa due settimane per ordini standard
Opzioni di personalizzazione:
- Indicatore luminoso a LED (LED verde, giallo, rosso, arancione, blu, bicolore)
- Schermatura con dita EMI o senza
- Rapporto avvolgimento del nucleo magnetico
- Opzioni di diversificazione del circuito magnetico
- Doratura dei contatti (FU, 3U, 6U, 15u, 30U, 50U)
- Materiale della custodia in plastica (PBT, PA46, PA9T, LCP)

I nostri prodotti soddisfano gli standard di settore in termini di proprietà elettriche, dimensioni meccaniche e conformità ambientale. La vostra soddisfazione è il nostro obiettivo primario del servizio!

Domande frequenti

D: Sei una società commerciale o un produttore?

A: Siamo un produttore. Benvenuto per visitare la nostra fabbrica.

D: E i tempi di consegna?

R: Per i prodotti in stock, consegna entro 5-7 giorni lavorativi dal pagamento. Per i prodotti personalizzati e esauriti, i tempi di consegna sono confermati in base alla quantità dell'ordine.

D: potete fornire campioni? Sono gratuiti?

R: Sì. Solitamente forniamo gratuitamente 2-3 campioni di prodotti standard a scopo di test.

D: Posso inserire il mio logo?

R: Sì. In qualità di produttore con 11 anni di esperienza OEM, siamo pienamente in grado di personalizzare i prodotti secondo le vostre specifiche.
