Descrizione di prodotto

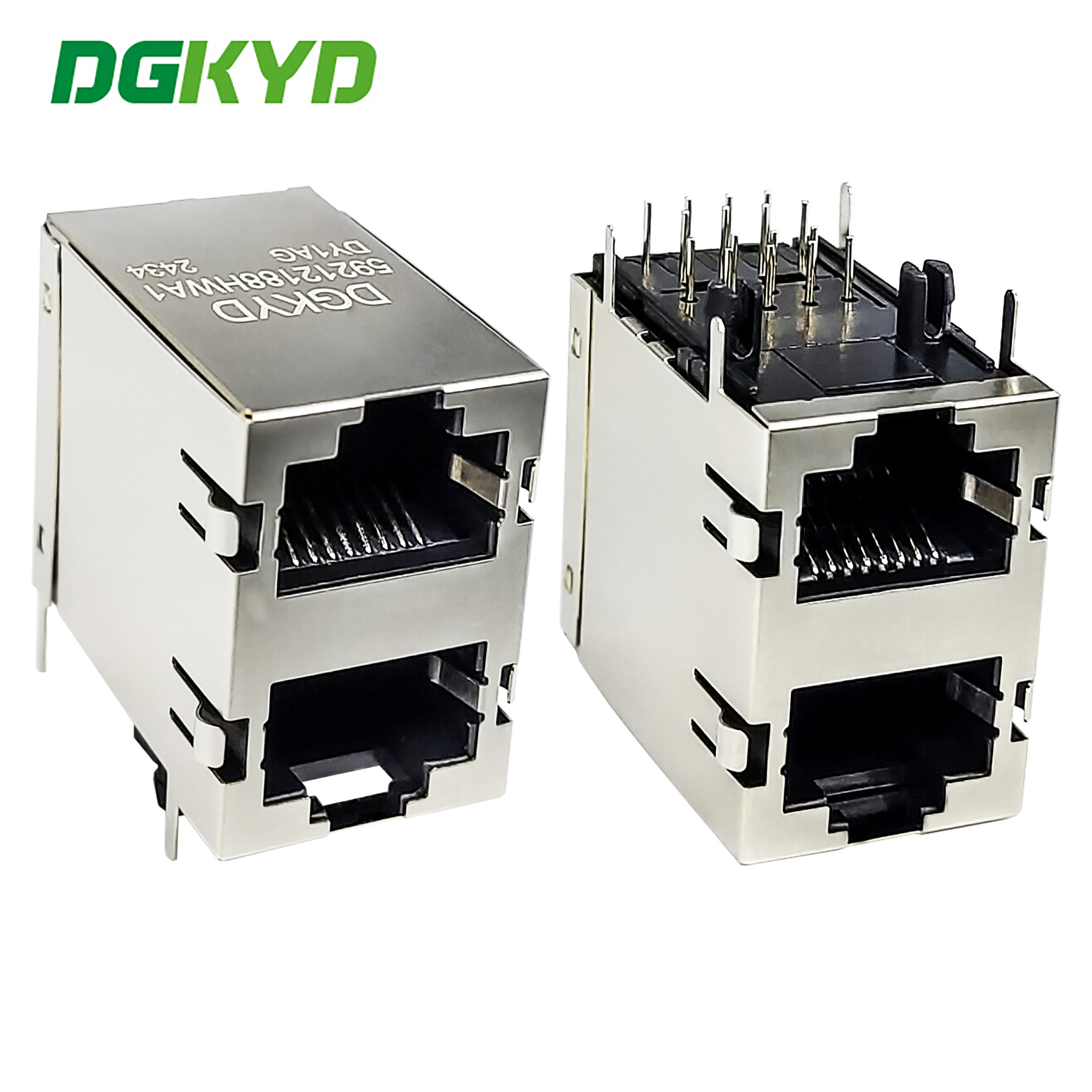

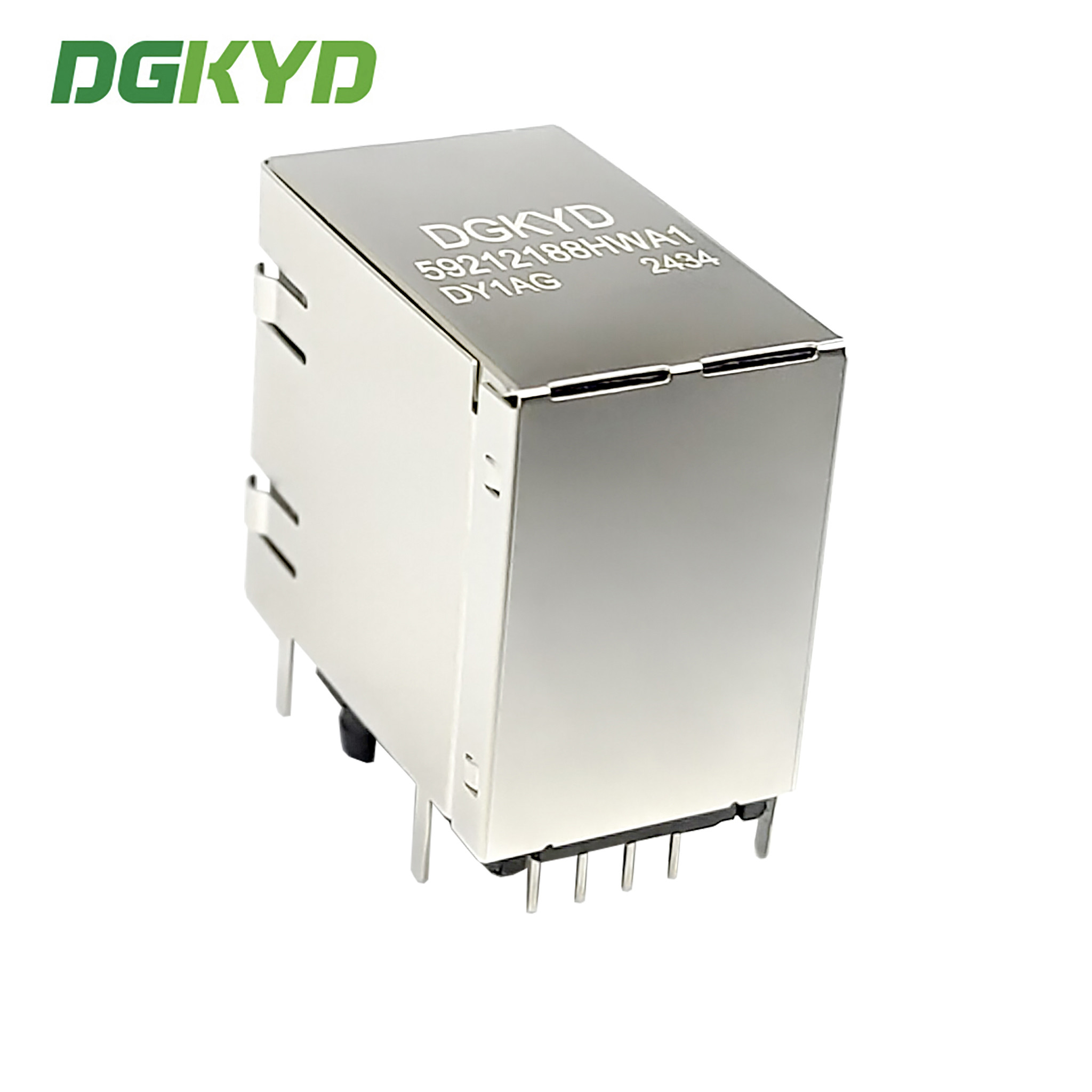

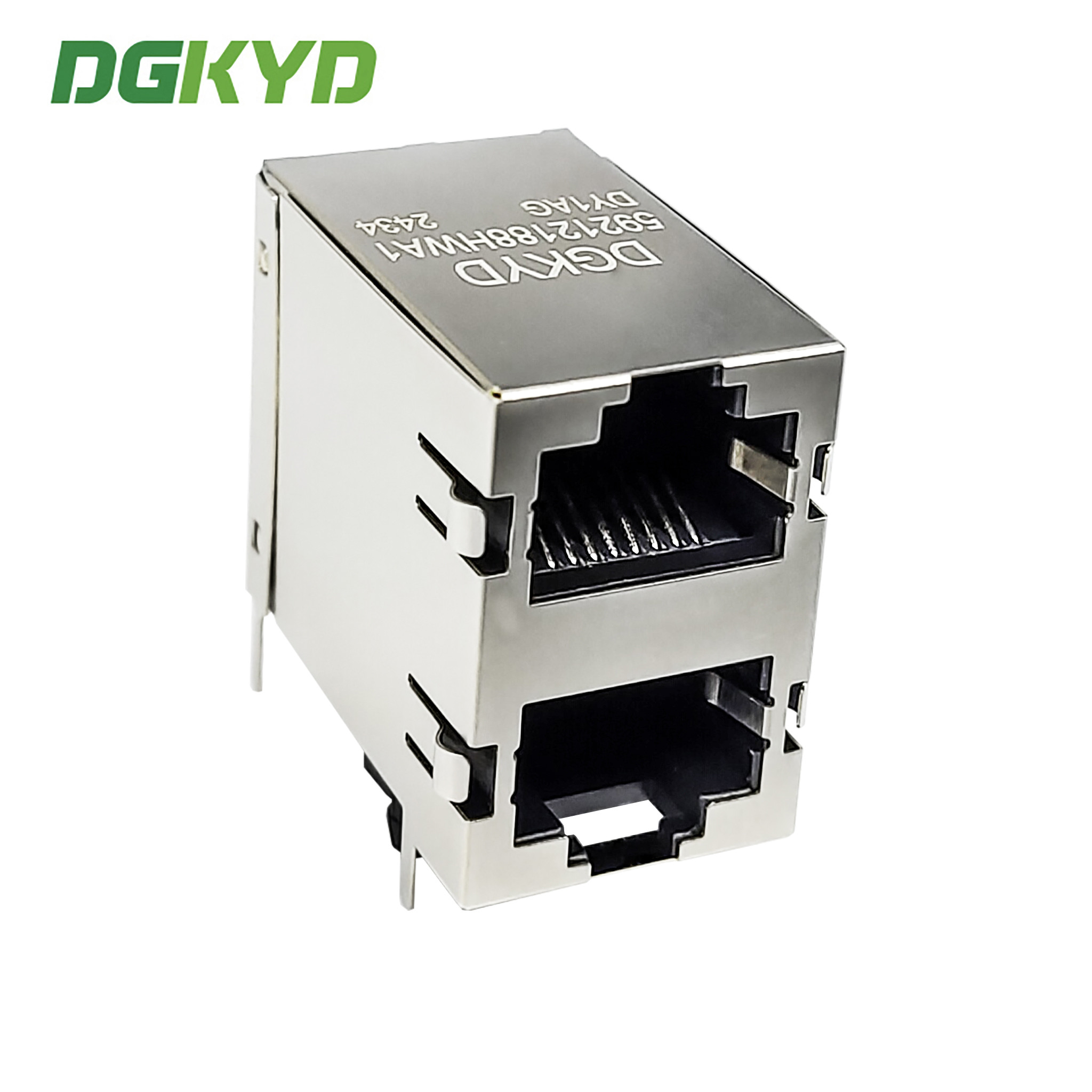

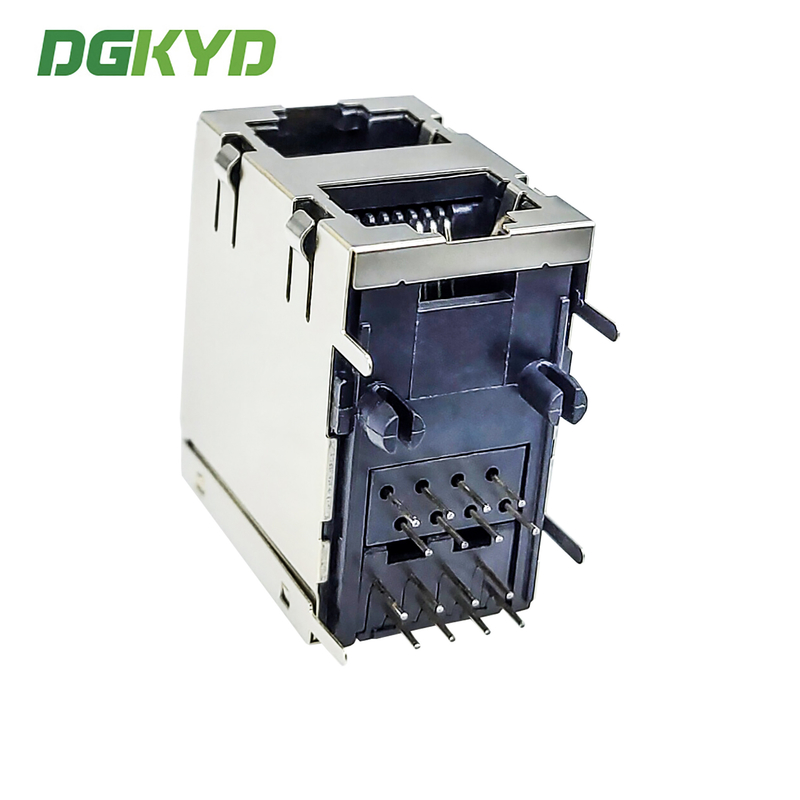

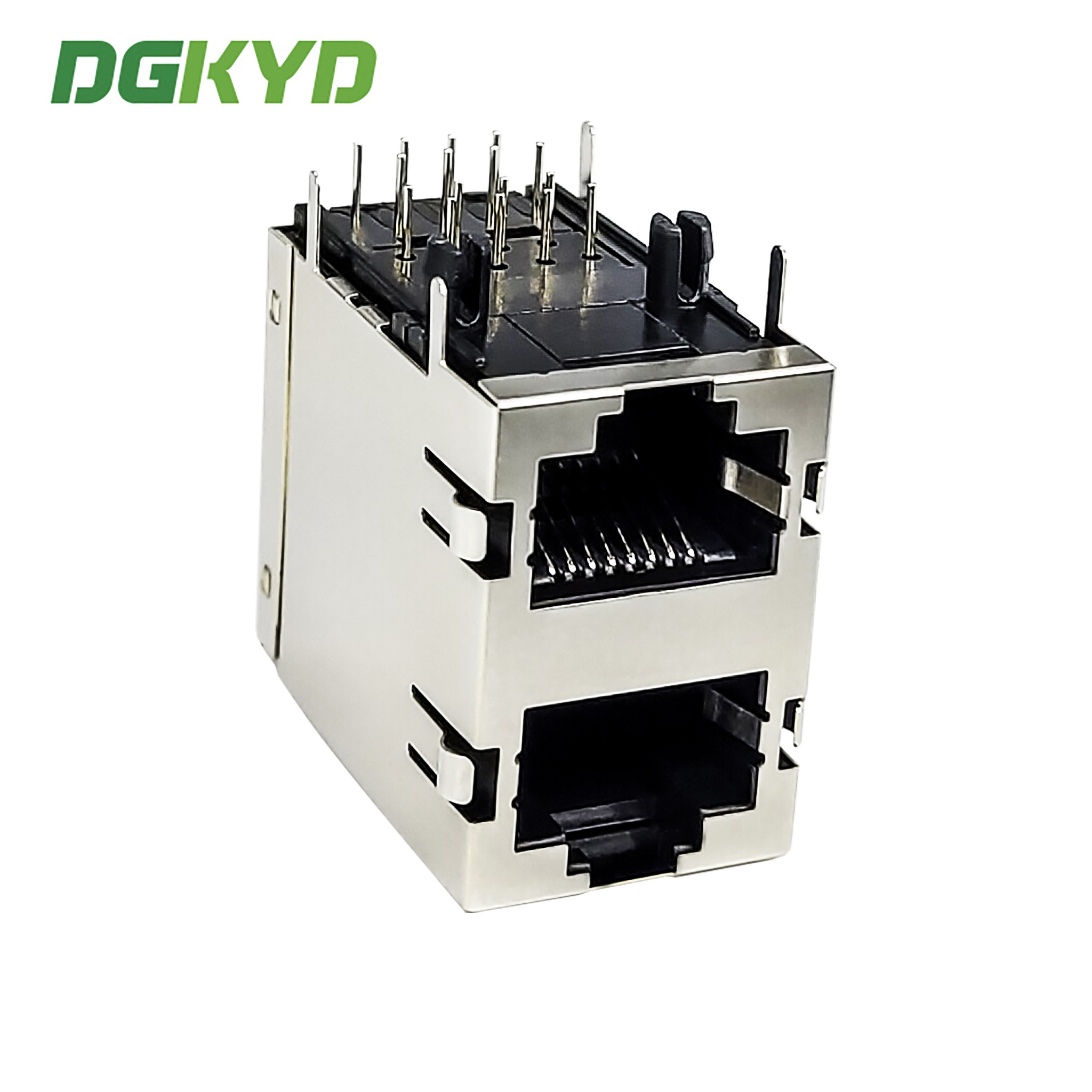

Connettore modulare schermato RJ45 multi-porta senza strip luminosa, tipo impilato DGKYD59212188HWA1DY1AG
Documento Specifiche Prodotto
DGKYD59212188HWA1DY1AG.pdf
| Codice Articolo |
DGKYD59212188HWA1DY1AG |
Marca |
DGKYD/OEM/ODM |
| Luogo di Origine |
Guangdong della Cina |
Certificazione |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipo Prodotto |
Connettore-Modulare |
Stile Connettore |
Jack |
| Tipo Jack |
RJ45 |
Tipo Connettore |
Modular Jack |
| Stile Linguetta |
Standard |
Linguetta |
TAB-UP/Down |
| Filtro |
Senza Filtro |
Opzione LED |
Senza LED |
| Colore LED |
No |
Fermapannello |
Con Fermapannello |
| Schermato |
Sì |
Si Applica A |
Scheda a Circuito Stampato |
| Velocità Prestazioni |
10/100//1000BASE-T/TX |
Adatto per tipo di saldatura |
Saldatura a riflusso (Alternativa). |
| Configurazione Porta |
Doppie Porte |
Numero di Posizioni |
8 |
| Configurazione Jack |
2X1 |
Terminali per Porta |
8 |
| Materiale Schermatura |
Lega di Rame pre-placcata Nichel |
Orientamento Montaggio PCB |
Ingresso Laterale (Angolo Retto) |
| Materiale Placcatura Area di Accoppiamento Contatto |
Oro 6u/15u/30u/50u |
Materiale Base Contatto |
Bronzo Fosforoso |
| Materiale Placcatura Contatto Terminale di Saldatura |
Stagno-Piombo su Nichel |
Stile Montaggio PCB |
Through Hole |
| Metodo di Terminazione su Scheda PC |
Through Hole-Press-Fit |
Blocco Scheda |
Con/Senza Blocco Scheda |
| Materiale Alloggiamento |
PBT Poliestere |
Colore Alloggiamento |
Nero |
| Materiale Alloggiamento Temperatura |
Standard |
Grado di Infiammabilità UL |
UL 94V-0 |
Tipo interfaccia: applicazione testa in cristallo: Ethernet 10 / 100 / 1000BASE-T
Tipo: RJ45 con magnetici integrati
Frequenza di lavoro: caratteristiche ad alta frequenza: filtraggio, anti-interferenza
Temperatura di lavoro: 40 ℃ - 85 ℃
Temperatura di stoccaggio: - 40 ℃ - 85 ℃
Saldatura senza piombo: saldatura a onda altezza fino a 265 ℃
Accessori per circuiti integrati completi RJ45, fornitura diretta produttore connettori di rete RJ45
1. Modalità di business: Produttore
2. Tempi di consegna: consegna puntuale, circa due settimane.
3. Specifiche a scelta: luce indicatore LED (LED verde, giallo, rosso, arancione, blu, bicolore)>
Schermatura con EMI fingers o meno
rapporto di bobina del nucleo magnetico
diversificazione opzionale del circuito magnetico
placcatura oro contatto (FU, 3U, 6U, 15u, 30U, 50U)
materiale alloggiamento plastica (PBT,PA46,PA9T, LCP)
4. Le proprietà elettriche dei prodotti soddisfano gli standard industriali, l'aspetto e le proprietà meccaniche soddisfano le dimensioni dell'aspetto, gli standard dell'industria manifatturiera meccanica e gli standard di protezione ambientale. La vostra soddisfazione è lo scopo del nostro servizio!
Parametri di prestazione:
1. Applicato a Ethernet, rapporto di bobina: 1CT: 1CT
2. Soddisfa IEEE 802.3 & ANSI X 3.263 standard
3. Induttanza a circuito aperto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS con 8Ma DC Bias
4. Processo di saldatura a onda di 265 ℃ Max conforme ai requisiti dello standard EU ROHS
5. Tensione di tenuta: 2250VDC 1mA max, 60s
6.Impedenza: 100 ohm
7. L'interfaccia RJ45 soddisfa lo standard FCC 68.5
8. Resistenza DC: 1.5 Ω
