Descrizione di prodotto

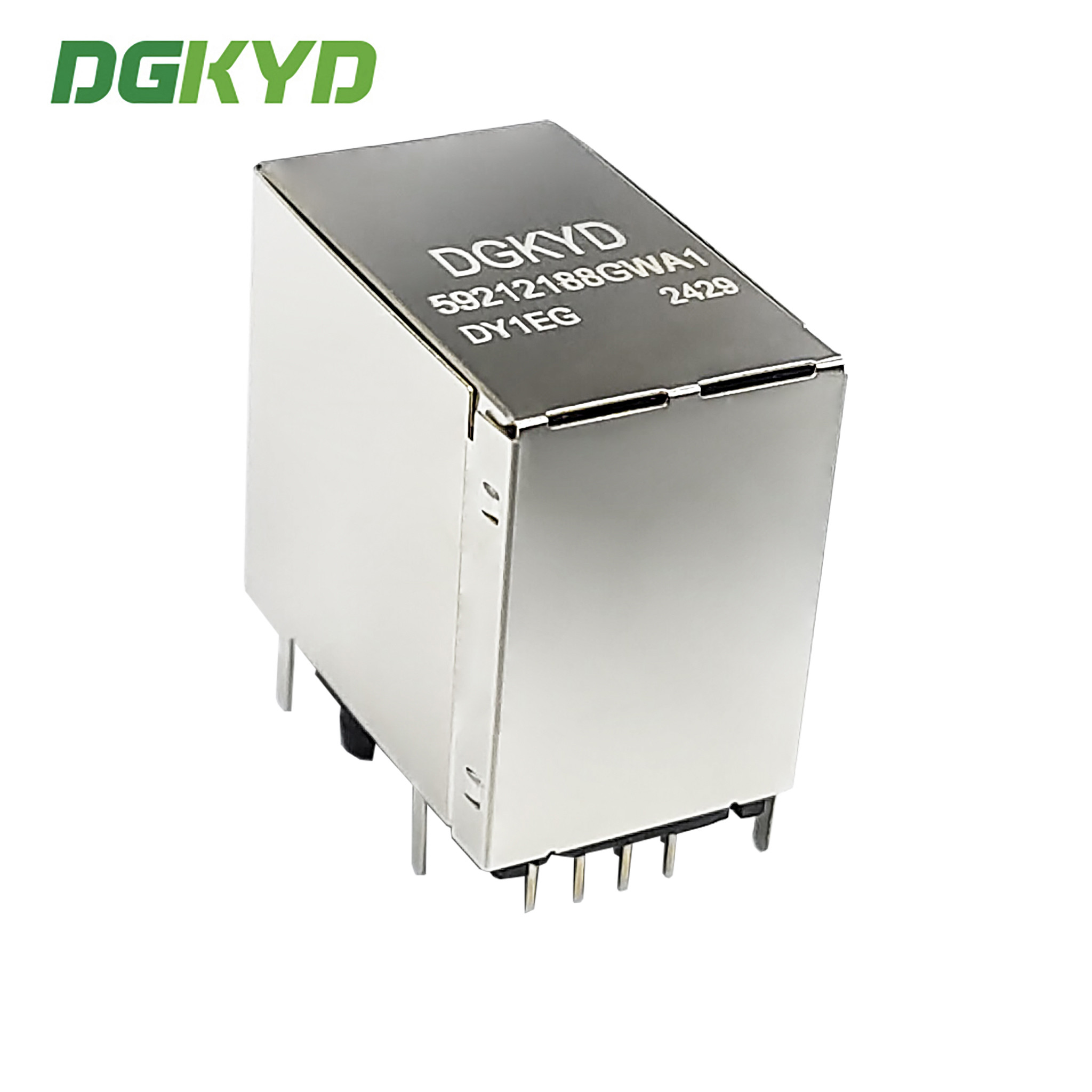

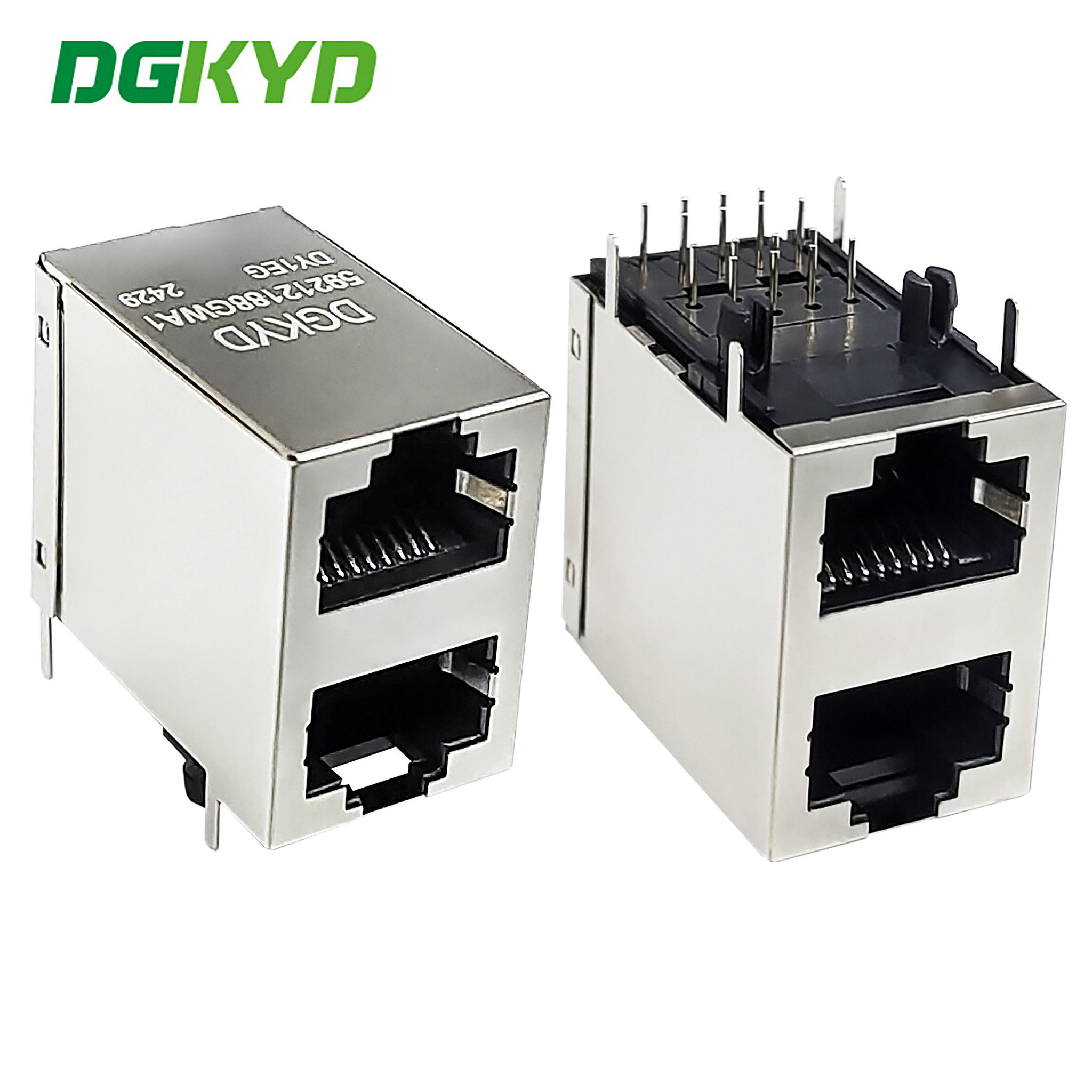

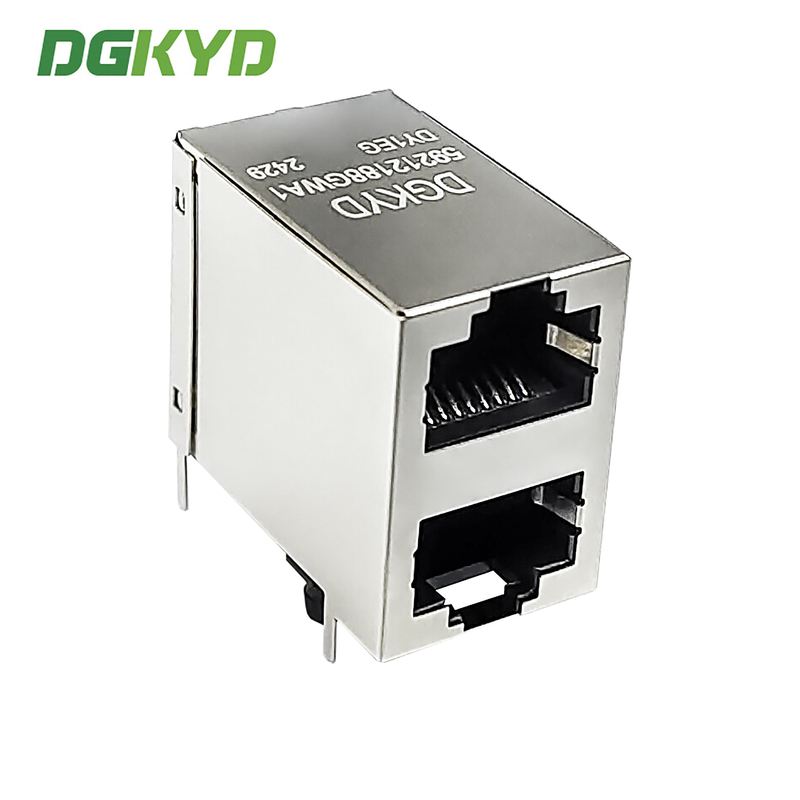

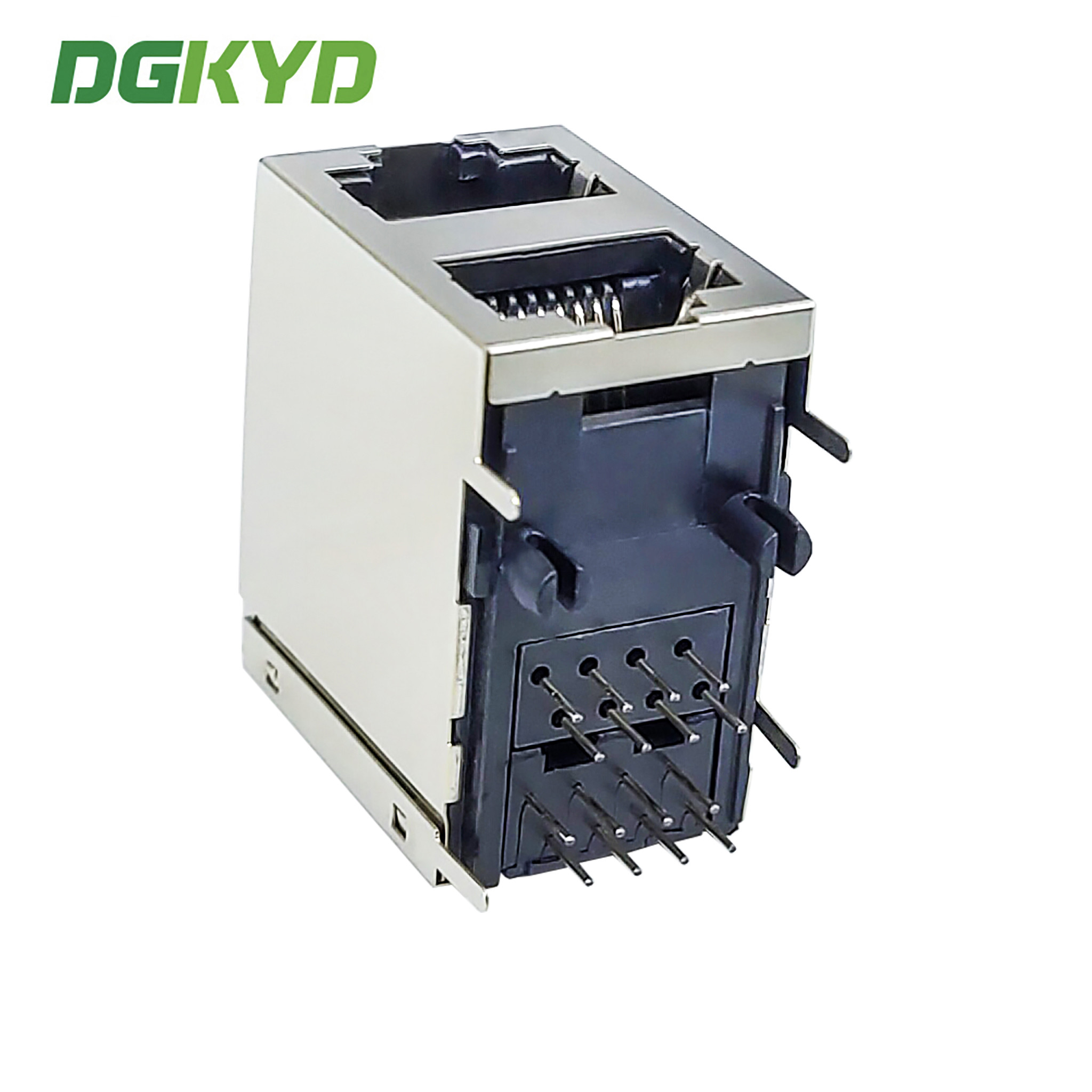

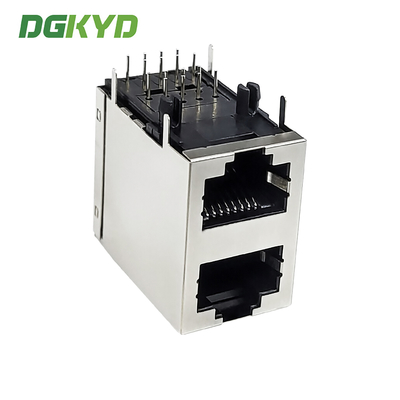

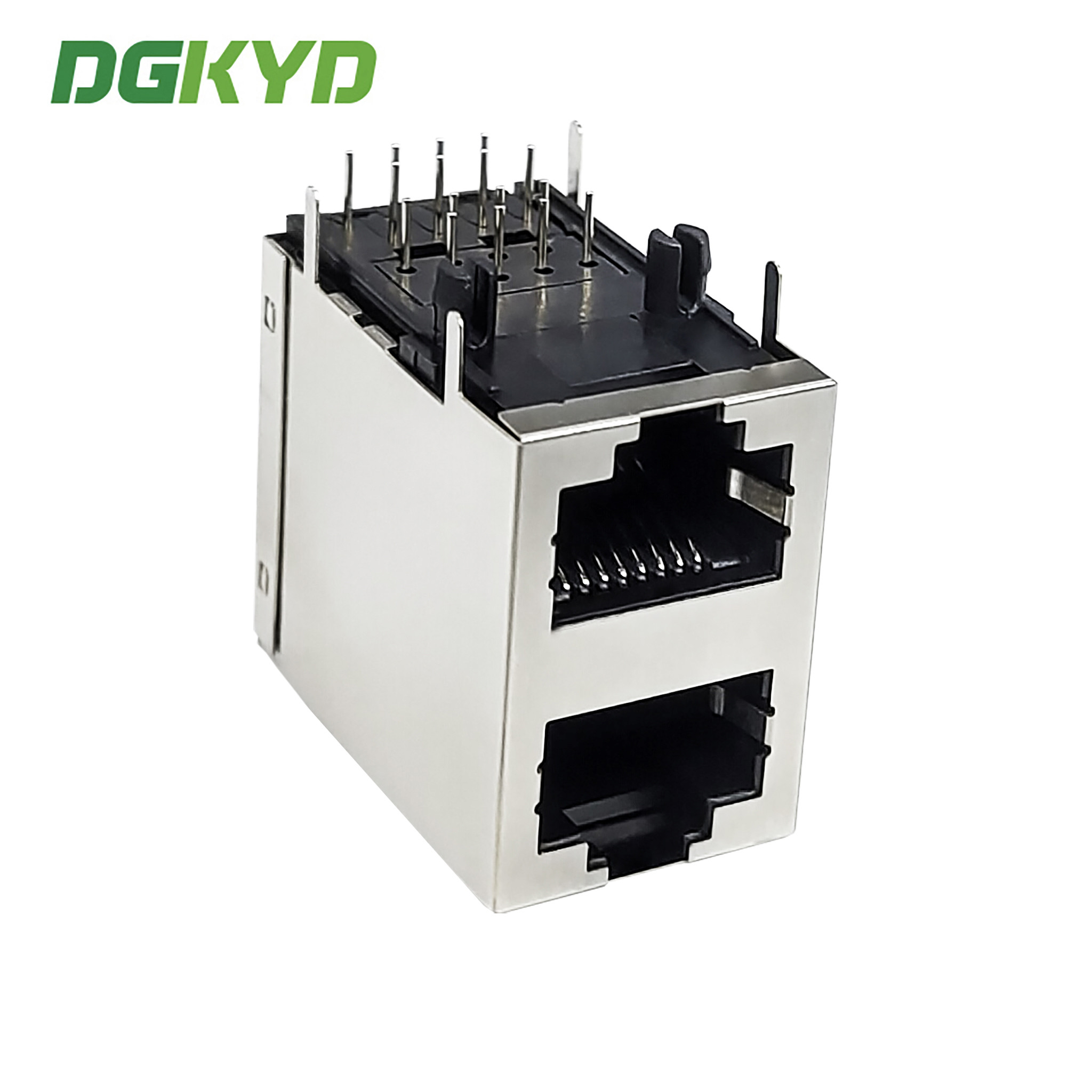

RJ45 connettore blindato a più porte senza schermatura a striscia luminosa tipo DGKYD59212188GWA1DY1EG
Documento di specifica del prodotto
DGKYD59212188GWA1DY1EG.pdf
| Numero della parte |
DGKYD59212188GWA1DY1EG |
Marchio |
DGKYD/OEM/ODM |
| Luogo di origine |
Guangdong della Cina |
Certificazione |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipo di prodotto |
Connettore-modulare |
Stile del connettore |
- Jack. |
| Tipologia Jack |
RJ45 |
Tipo di connettore |
Jack modulare |
| Stile di chiusura |
Norme |
Chiusura |
TAB-UP/Down |
| Filtro |
Senza filtro |
Opzione LED |
Senza LED |
| Colore LED |
- No, no. |
Stagni del pannello |
Con fermo del pannello |
| Protezione |
- Sì, sì. |
Applicabile a: |
Tavola di circuito stampato |
| Velocità di prestazione |
10/100//1000BASE-T/TX |
Adatti al tipo di saldatura |
Rifiuti di fusione (alternativa). |
| Configurazione della porta |
Doppia porta |
Numero di posizioni |
8 |
| Configurazione Jack |
2X1 |
Termini per porto |
8 |
| Materiale dello scudo |
Leghe di rame pre-rivestite con nichel |
Orientazione del montaggio del PCB |
Entrata laterale (angolo destro) |
| Materiale di rivestimento della zona di accoppiamento di contatto |
Oro 6u/15u/30u/50u |
Materiale di base di contatto |
Fosforo bronzo |
| Materiale per il rivestimento di coda di saldatura |
Stagno-piombo su nichel |
Stile di montaggio del PCB |
Attraverso il buco |
| Metodo di terminazione della scheda PC |
Attraverso l'apparecchiatura a fori |
Blocco a bordo |
Con/senza blocco a bordo |
| Materiale per le abitazioni |
Poliester PBT |
Colore dell'alloggiamento |
Nero |
| Temperatura del materiale di alloggiamento |
Norme |
Indice di infiammabilità UL |
UL 94V-0 |
Tipo di interfaccia: applicazione della testa cristallina: 10 / 100 / 1000BASE-T Ethernet
Tipo: RJ45 incorporato in materiale magnetico
Frequenza di lavoro: caratteristica ad alta frequenza: filtraggio, antiinterferenza
Temperatura di funzionamento:40 °C - 85 °C
Temperatura di conservazione: - 40 °C - 85 °C
Saldatura senza piombo: altezza di saldatura a onde fino a 265 °C
RJ45 serie completa di accessori per circuiti integrati, fornitura diretta del produttore del connettore di rete RJ45
1Modalità di esercizio: fabbricante
2- Tempo di consegna: in orario, circaduePer settimane.
3. Specificativi per le scelte: luce indicativa a LED ((verde, giallo, rosso, arancione, blu, LED bicolore) >
Scudo con o senza dita EMI
rapporto di bobina del nucleo magnetico
diversificazione del circuito magnetico facoltativa
rivestimento in oro di contatto (FU, 3U, 6U, 15u, 30U, 50U)
materiale di alloggiamento in plastica (PBT,PA46,PA9T, LCP)
4Le proprietà elettriche dei prodotti soddisfano gli standard del settore, l'aspetto e le proprietà meccaniche soddisfano le dimensioni dell'aspetto, gli standard del settore della produzione meccanica,e le norme di protezione dell'ambienteLa vostra soddisfazione è lo scopo del nostro servizio!
Parametri di prestazione:
1Applicato a Ethernet, coil ratio: 1CT: 1CT
2Questo e' l'IEEE 802.3 & ANSI X 3.263 standard
3Induttanza di circuito aperto (OCL): 350 uH(Minore) @ 100 kHz, 0.1VRMScon 8Ma DCBias
4. Processo di saldatura a onde di 265 °C Max soddisfacendo i requisiti della norma UE ROHS
5Resiste alla tensione: 2250VDC1mA massimo, 60
6.Impedenza: 100 ohm
7. Interfaccia RJ45 soddisfa FCC 68.5 standard
8Resistenza CC: 1,5 Ω
