Il connettore 2x1 del porto RJ45 di Gigabit Ethernet Jack modulare 2 ha sfalsato la st/Jk con il LED
ContPerson : Nicole Zhuo
Numero di telefono : +86 18925835585
WhatsApp : +8613538542087
| Quantità di ordine minimo : | 1 PEZZO | Prezzo : | Please contact us to get the latest price. |
|---|---|---|---|
| Imballaggi particolari : | Vassoio in cartone | Tempi di consegna : | 10 giorni |
| Termini di pagamento : | T/T, D/P, D/A, L/C, Western Union, MoneyGram | Capacità di alimentazione : | 100K pezzi/giorno |
| Luogo di origine: | DongGuan della Cina | Marca: | DGKYD |
|---|---|---|---|
| Certificazione: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | Numero di modello: | DGKYD59212188HWA1DY1CD022 |
|
Informazioni dettagliate |
|||
| Prestazione: | CAT6 | Configurazione del porto: | piattaforma doppia 2x1 |
|---|---|---|---|
| LED: | NO | Angolo del supporto: | Angolo retto |
| Numero dei porti: | 8 | Angolo del supporto del PWB: | Entrata laterale |
| Abitazione del materiale: | PBT | Genere: | Femmina |
| Temperatura di operazione: | -40°C~+85°C | Temperatura di stoccaggio: | -40°C~+85°C |
| Evidenziare: | Multi incavo del porto RJ45,Incavo RJ45 con schermato,Interfaccia modulare del blocco RJ45 |
||
Descrizione di prodotto

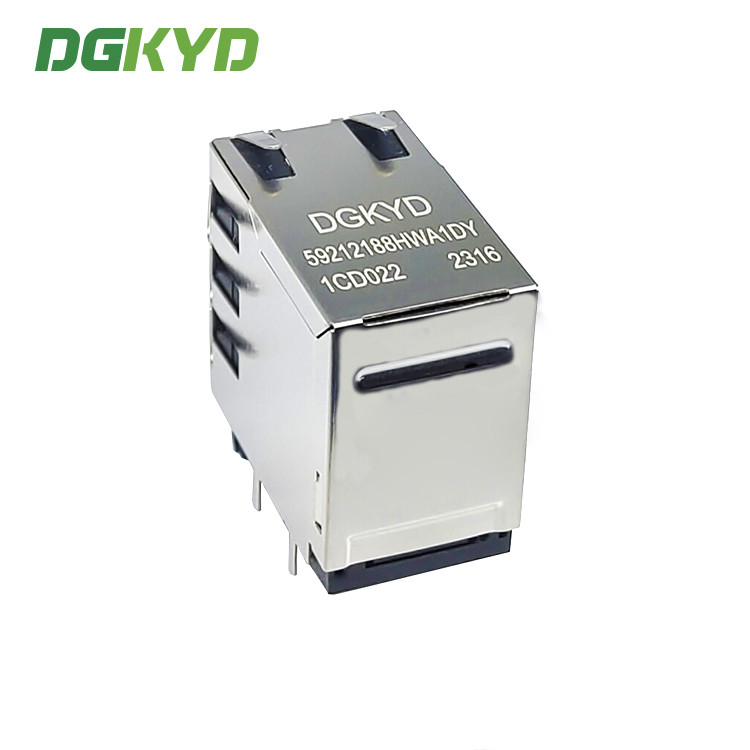

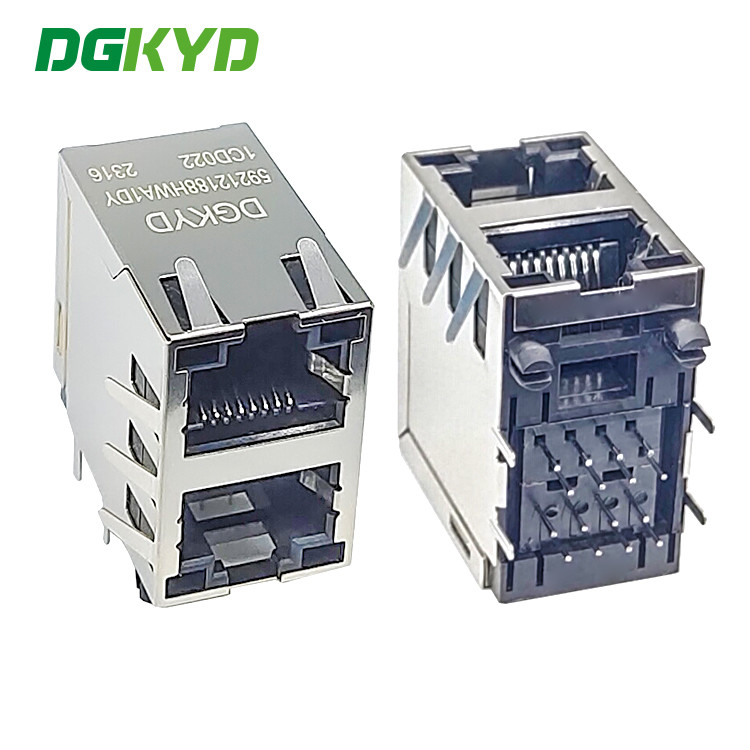

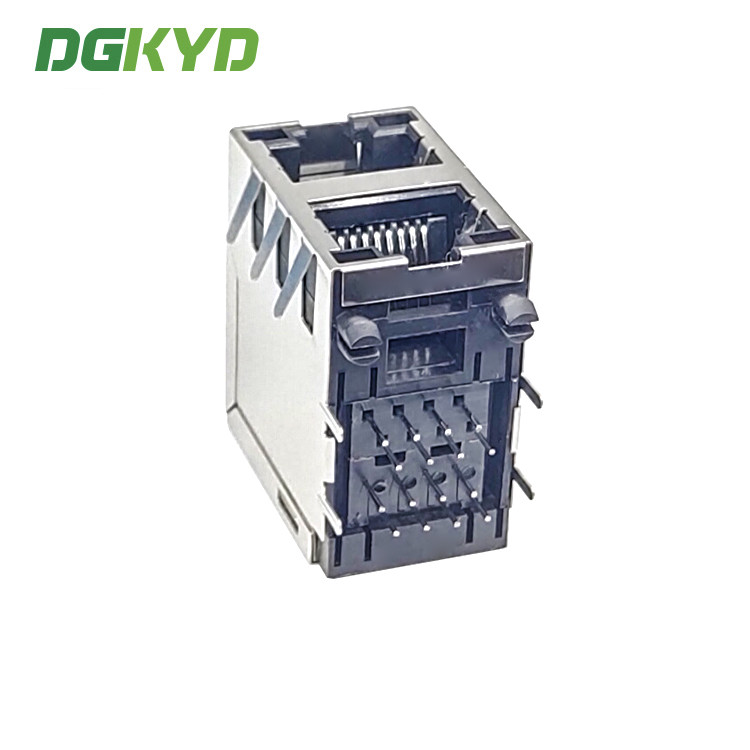

Multi incavo del porto di DGKYD59212188HWA1DY1CD022 RJ45 con l'interfaccia modulare schermata del blocco
Paramters
| Numero del pezzo | DGKYD59212188HWA1DY1CD022 | Marca | DGKYD/OEM/ODM |
| Tipo di prodotto | Connettore-modulare | Stile del connettore | Jack |
| Jack Type | RJ45 | Tipo del connettore | Jack modulare |
| Stile del fermo | Norma | Fermo | TAB-DOWN/UP |
| Filtro | Senza filtro | Opzione del LED | Senza LED |
| Colore del LED | Nessun | Fermate del pannello | Senza fermate del pannello |
| Schermato | Sì | Si applica a | Circuito stampato |
| Velocità di prestazione | Messa a terra delle opzioni a massa | Terra del pannello e terra del PWB | |
| di configurazione del porto | Doppio porto | Numero del di posizioni | 8 |
| Jack Configuration | 2X1 | Terminali per porto | 8 |
| Materiale dello schermo | Lega di rame preplated con nichel | di orientamento del montaggio del PWB | Entrata laterale (angolo retto) |
| accoppiamento del materiale di placcatura di area del contatto | Oro 6/15/30/50 di milionesimo di pollice | del materiale di base del contatto | Bronzo fosforoso |
| materiale di deposito per contatto della coda della lega per saldatura | Latta-cavo sopra nichel | PWB che monta il di stile | Attraverso il foro |
| Metodo di termine al del bordo di PC | Con la Foro-Stampa-misura | Serratura del bordo | Con/senza serratura del bordo |
| Abitazione del materiale | Poliestere di PBT | Abitazione del colore | Nero |
| Abitazione della temperatura materiale del | Norma | di valutazione di infiammabilità dell'UL | UL 94V-0 |
Disegno
Le nostre forze:
Tipo di interfaccia: applicazione capa di cristallo: Ethernet 10/100/1000BASE-T
Tipo: Il RJ45 ha costruito nella magnetica
Frequenza di lavoro: caratteristica ad alta frequenza: filtrazione, anti-interferenza
Temperatura di lavoro: - 40 ℃ - ℃ 85
Temperatura di stoccaggio: - 40 ℃ - ℃ 85
Saldatura senza piombo: ℃ di saldatura fino a 265 di altezza dell'onda
RJ45 serie completa di accessori del circuito integrato, rifornimento diretto del produttore del connettore della rete RJ45
1. Modo di affari: Produttore
2. Termine di consegna: sulla consegna di tempo, intorno due settimane.
3. Spec. per le scelte: Giallo dell'indicatore luminoso del LED LED rosso, dell'arancia, blu, bicolore (verde,)
Schermo con le dita di EMI oppure no
rapporto della bobina del nucleo magnetico
diversificazione del circuito di magnetica facoltativa
doratura del contatto (FU, 3U, 6U, 15u, 30U, 50U)
materiale d'abitazione di plastica (PBT, PA46, PA9T, LCP)
4. Le proprietà elettriche dei prodotti rispettano gli standard industriali, l'aspetto e le proprietà meccaniche rispettano le dimensioni dell'aspetto, gli standard industriali fabbricanti meccanici e le norme di protezione dell'ambiente. La vostra soddisfazione è lo scopo del nostro servizio!
Parametri di prestazione:
1. Applicato ad Ethernet, rapporto della bobina: 1CT: 1CT
2. Raduno IEEE 802,3 & norma 3,263 dell'ANSI X
3. Induttanza del circuito aperto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS con polarizzazione di CC 8Ma
4. Un processo di saldatura di Wave di una riunione massima di 265 ℃ i requisiti della norma di UE ROHS
5. Resista alla tensione: 2250VDC 1mA massimo, 60s
6.Impedance: 100 ohm
7. L'interfaccia RJ45 rispetta la norma del FCC 68,5
8. Resistenza di CC: 1,5 Ω
