Industrial-Grade Gigabit RJ45 Ethernet Connector with Built-in Magnetics for High Performance Networking

Contattaci

connettore Ethernet Gigabit RJ45 di livello industriale con magnetismo integrato per reti ad alte prestazioni

Quantità di ordine minimo :	1 pezzo	Prezzo :	Please contact us to get the latest price.
Imballaggi particolari :	Vassoio in cartone	Tempi di consegna :	10 giorni
Termini di pagamento :	T/T,D/P,D/A,L/C,Western Union,MoneyGram	Capacità di alimentazione :	100k pezzi/giorno

Luogo di origine:	Dongguan della Cina	Marca:	DGKYD
Certificazione:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numero di modello:	DGKYD211Q784CB2A4D
Documento:	DGKYD211Q784CB2A4D.pdf

Informazioni dettagliate
Caratteristica:	Rendimento elevato, magnetica	RJ45 adatto:	per cavo Ethernet CAT5 e 6 o UTP
Applicazione:	lan, ponte, PC, router, rete rj45 del hub del usb ed altri dispositivi di Ethernet	Genere:	RJ45 femminile
Nome del prodotto:	Connettore di Ethernet RJ45	Fermo:	TAB-Su
Angolo del supporto del PWB:	Entrata laterale	Stile del supporto:	Sebbene buca
Temperatura di funzionamento:	-40°C~+85°C	Temperatura di conservazione:	-40°C~+85°C

Descrizione di prodotto

Gigabit Connector Molded Block Socket Industrial-Grade RJ45 Network Interface DGKYD211Q784CB2A4D

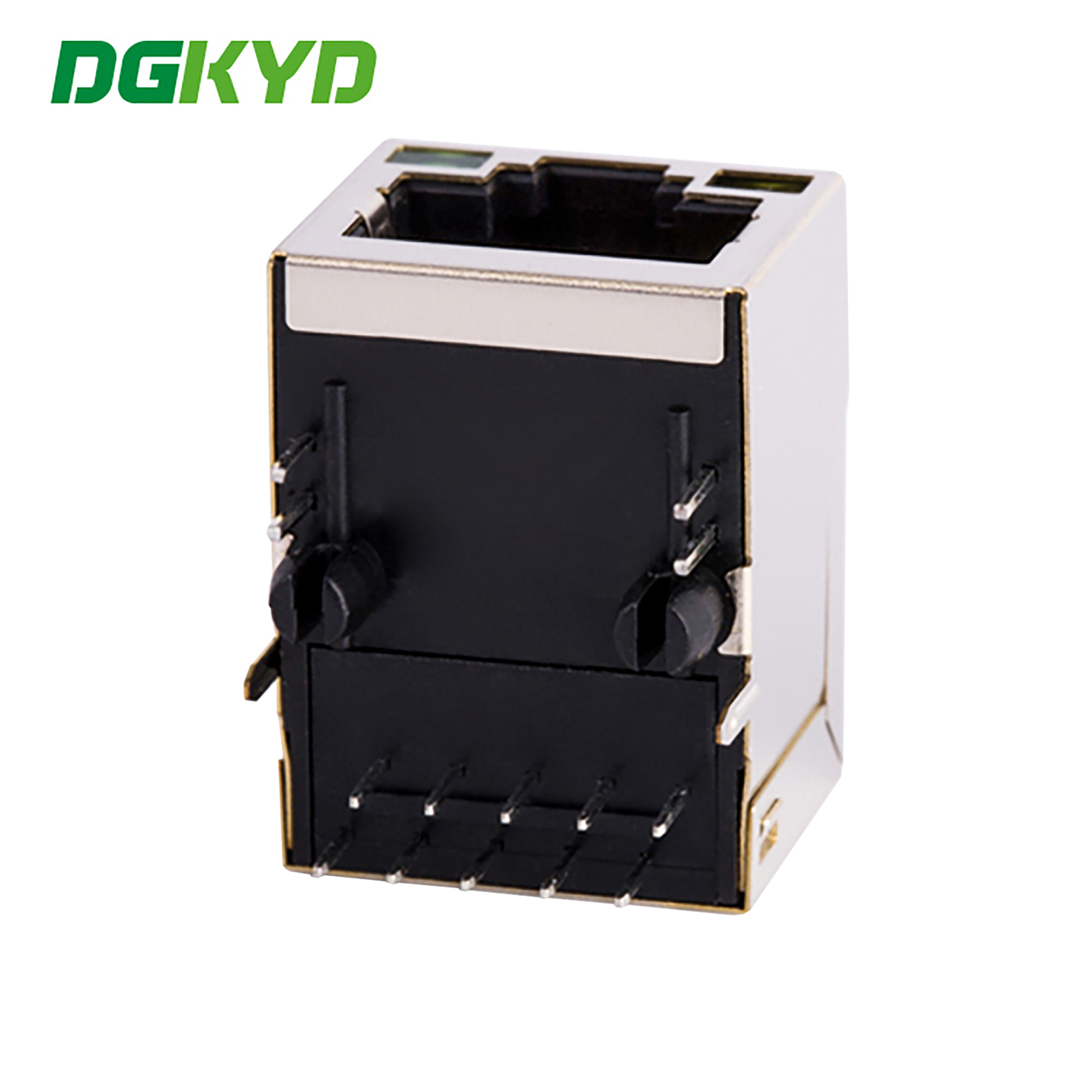

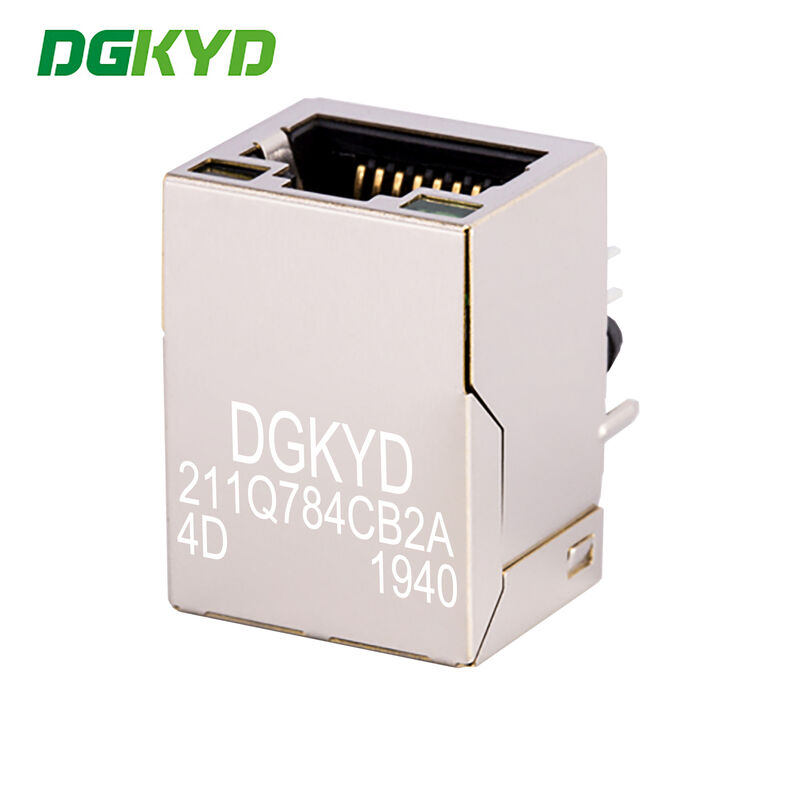

Visualizzazione del prodotto

Gigabit connector molded block socket industrial-grade RJ45 network interface DGKYD211Q784CB2A4D

Documento di specificazione del prodotto (PDF)

Caratteristiche chiave

Tipo di interfaccia: applicazione della testa cristallina per Ethernet 10/100/1000BASE-T
Tipo: RJ45 con magnetismo incorporato
Working frequency: High frequency with filtering and anti-interference characteristics. Frequenza di lavoro: Alta frequenza con caratteristiche di filtraggio e anti-interferenza.
Temperatura di lavoro: -40°C a 85°C
Temperatura di conservazione: -40°C a 85°C
Soldering senza piombo: Wave soldering height up to 265°C

Capacità di produzione

Modalità commerciale: Produttore di fornitura diretta
Tempo di consegna: circa due settimane
Opzioni di personalizzazione: luci indicative a LED (verde, giallo, rosso, arancione, blu, bicolore)
Scudo con EMI finger o standard
Coil ratio of magnetic core options
Magnetics circuito diversificazione
Opzioni di placcatura in oro a contatto (FU, 3U, 6U, 15u, 30U, 50U)
Opzioni di materiale di alloggiamento in plastica (PBT, PA46, PA9T, LCP)

Parametri delle prestazioni

Applied to Ethernet with coil ratio: 1CT:1CT
Complies with IEEE 802.3 & ANSI X 3.263 standard
Induttanza di circuito aperto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS with 8mA DC Bias
Wave soldering process of 265°C Max meeting EU ROHS standards Il processo di saldatura a onda di 265°C Max meeting EU ROHS standards
Tensione di resistenza: 2250VDC 1mA max, 60s
Impedenza: 100 ohm
Interfaccia RJ45 soddisfa lo standard FCC 68.5
Resistenza a corrente continua: 1,5 Ω

Specifiche tecniche

Parametro	Specificità
Numero della parte	DGKYD211Q784CB2A4D
Marchio	DGKYD/OEM/ODM
Luogo di origine	Guangdong, Cina
Certificazione	RoHS/CE/FCC/CE/ISO9001/ISO14001
Tipo di prodotto	Connettore-modulare
Stile del connettore	- Jack.
Tipologia Jack	RJ45
Tipo di connettore	Jack modulare
Stile di chiusura	Norme
Chiusura	TAB-UP
Filtro	Con filtro
Opzione LED	Con LED
Colore LED	Verde/giallo
Stagni del pannello	Con fermo del pannello
Protezione	- Sì, sì.
Applicabile a:	Tavola di circuito stampato
Velocità di prestazione	10/100/1000 BASE-T/TX
Adatti al tipo di saldatura	Fabbricazione di piatti di legno (alternativa)
Configurazione della porta	Porti singoli
Numero di posizioni	10
Configurazione Jack	1X1
Termini per porto	8
Materiale dello scudo	Leghe di rame pre-rivestite con nichel
Orientazione del montaggio del PCB	Entrata laterale (angolo destro)
Materiale di rivestimento della zona di accoppiamento di contatto	Oro 6u/15u/30u/50u
Materiale di base di contatto	Fosforo bronzo
Materiale per il rivestimento di coda di saldatura	Stagno-piombo su nichel
Stile di montaggio del PCB	Attraverso il buco
Metodo di terminazione della scheda PC	Attraverso l'apparecchiatura a fori
Blocco a bordo	Con/senza blocco a bordo
Materiale per le abitazioni	Poliester PBT
Colore dell'alloggiamento	Nero
Temperatura del materiale di alloggiamento	Norme
Indice di infiammabilità UL	UL 94V-0

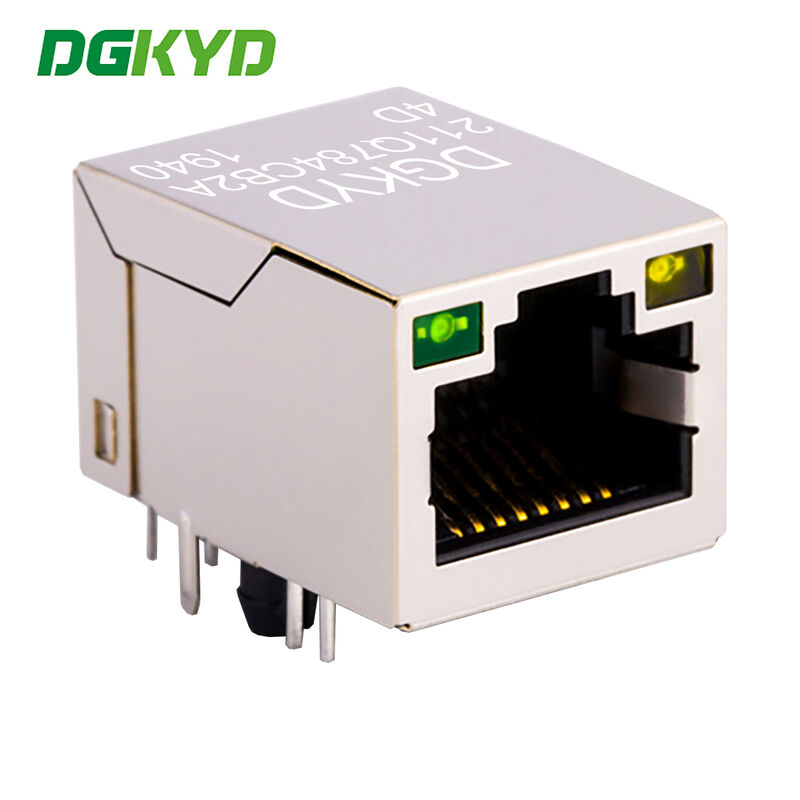

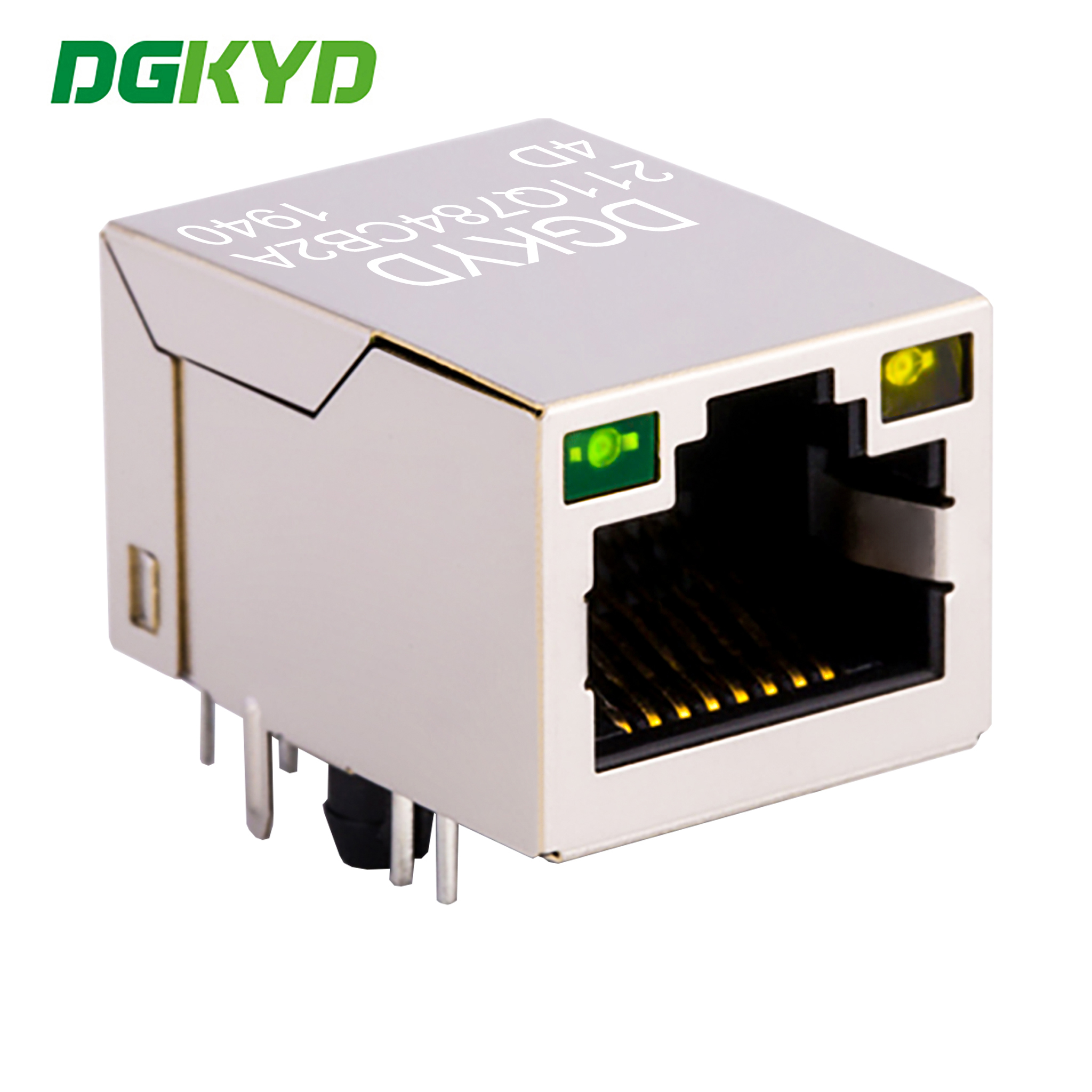

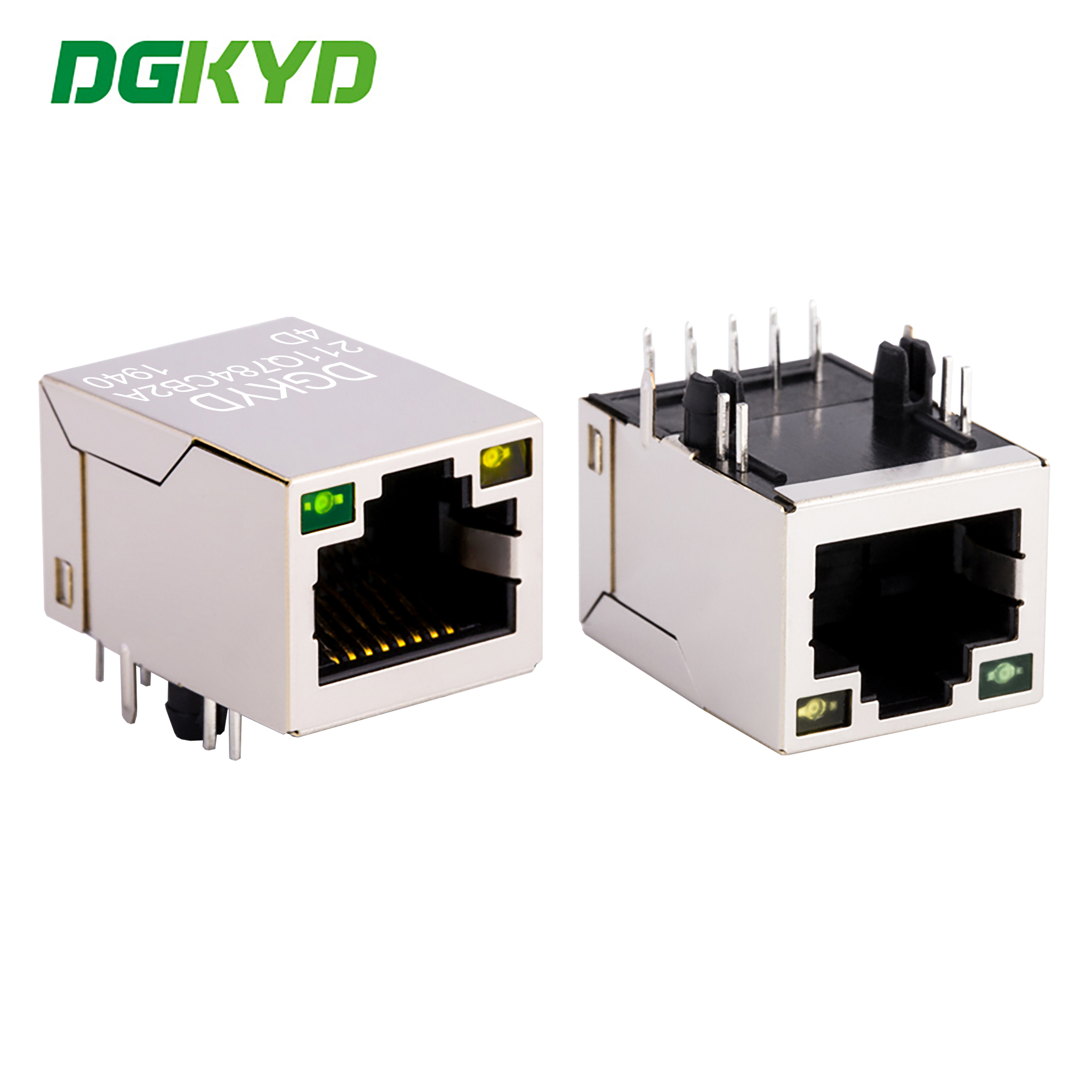

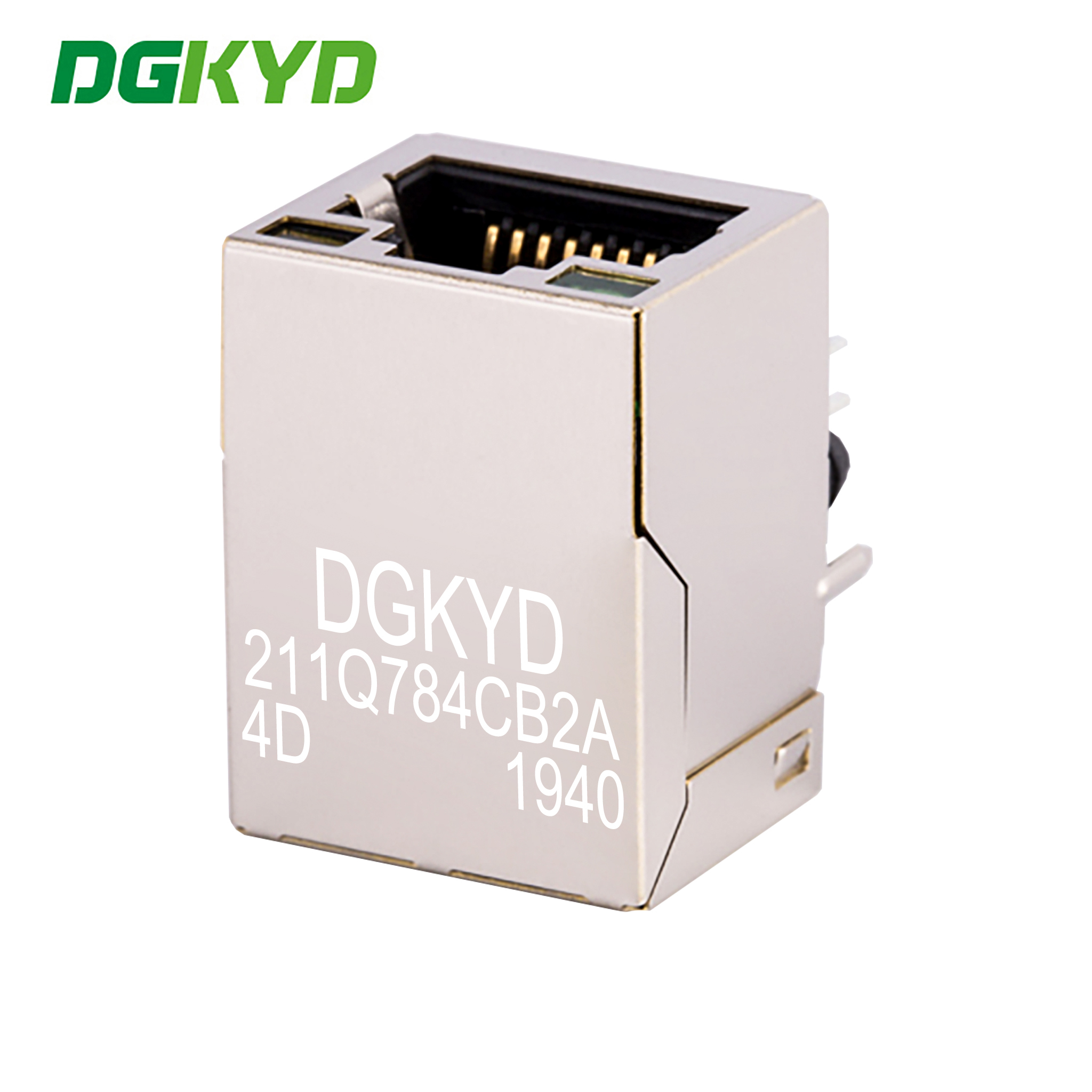

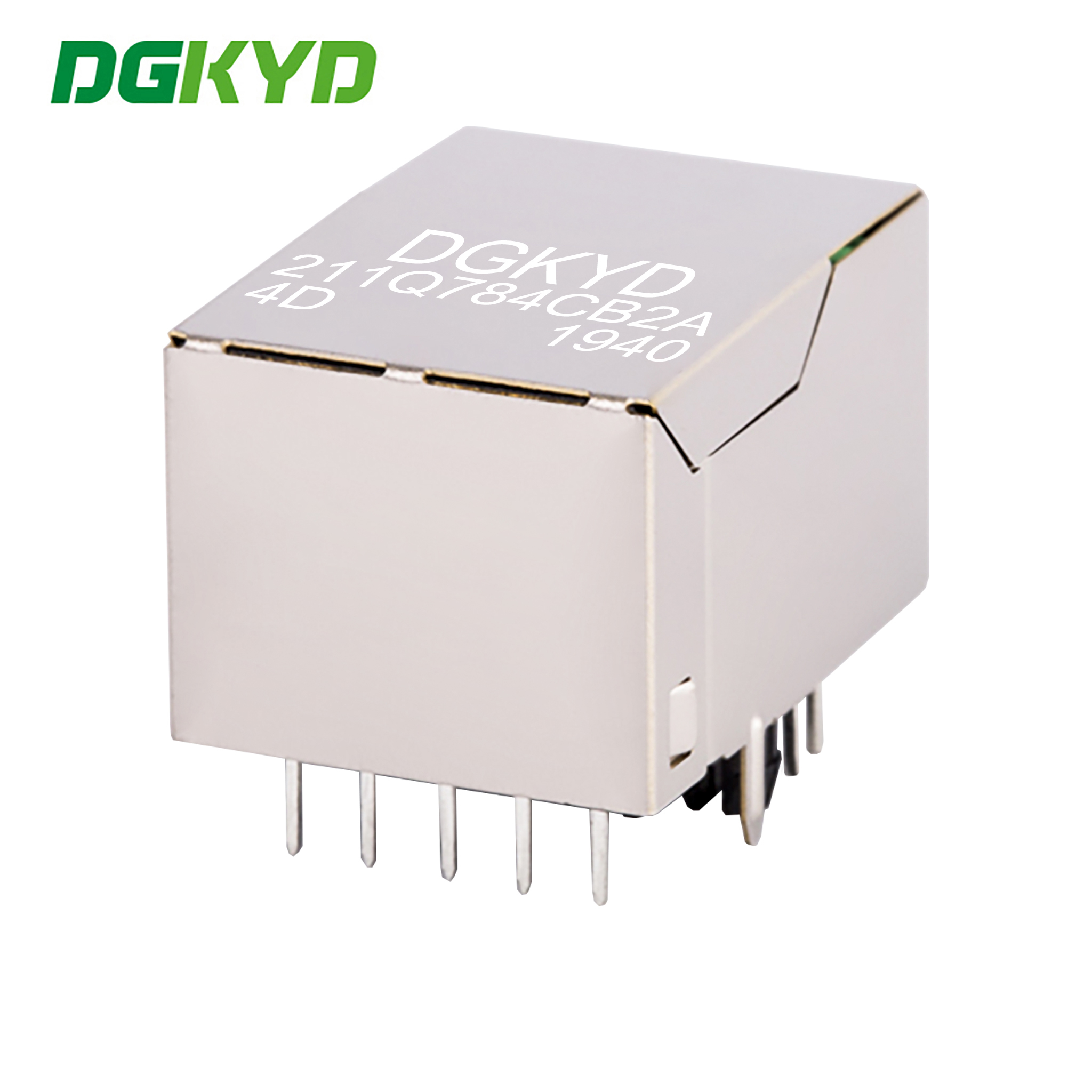

Immagini del prodotto

Vantaggi competitivi

Keyouda offre vari tipi di aspetto e multiple internal schematic products with high quality.e tempi di consegna brevi.

Applicazioni

10/100M schede di rete
Carte di rete PCMCIA
Hub USB
Commutatori e router di rete
Trasmettitori a fibra ottica and optical transceivers
Telefoni IP
Internet set-top box
Telecamere Internet
Ponte di rete
Computer e apparecchiature di telecomunicazione
Modem
HomePNA sistemi
Equipaggiamento DSL/ADSL

Il nostro impegno nel servizio

World's Leader Supplier Of Integrated RJ45 Connector And Discrete Magnetic Transformers

100% di garanzia di qualità

Prodotto sotto stretti controlli
100% testato (non solo batch testato)
DGKYD è OEM di FOXCONN per 6 anni
Successful customers: Foxconn, Huawei, ZTE

Prezzo e servizio competitivi

Prezzi più competitivi di Pulse, Tyco, Halo, and Amphenol
Tempo di consegna: 1-2 weeks after orders
Disponibili campioni gratuiti
Servizi di custom design for customer requirements

Politica aziendale della DGKYD

Corporate goal: Achieve the highest level of customer satisfaction through continuous improvements in quality, delivery, and service: raggiungere il più alto livello di soddisfazione del cliente attraverso miglioramenti continui in qualità, consegna e servizio
Committed to quality performance from every employee (Committed a performance di qualità da ogni dipendente)
Standard aziendale: prodotti e servizi privi di difetti
