Single Port 100M Integrated Transformer 12Pin RJ45 Shielded Connector Ethernet Filter Modular Jack

Contattaci

Portone singolo 100M trasformatore integrato 12Pin RJ45 connettore protetto Ethernet filtro jack modulare

Quantità di ordine minimo :	Negoziazione	Prezzo :	Please contact us to get the latest price.
Imballaggi particolari :	1200Tray in cartone	Tempi di consegna :	10 giorni
Termini di pagamento :	T/T,D/P,D/A,L/C,Western Union,	Capacità di alimentazione :	100k pezzi/giorno

Luogo di origine:	Dongguan della Cina	Marca:	DGKYD
Certificazione:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numero di modello:	DGKYD811B255FF5A2D057
Documento:	DGKYD811B255FF5A2D057.pdf

Informazioni dettagliate
Tipo di prodotto:	RJ45	Metodo di incapsulamento:	Pacchetto singolo in linea
Stile di montaggio PCB:	IMMERSIONE	Forma:	Rettangolo
Scudo:	SÌ	Materiale per l'alloggiamento in plastica:	PA66 nero
Numero di pin:	12	Numero di core:	8
Dimensione (mm):	17.78 * 24.13 * 11.3	Ploting d'oro su pin di contatto:	6U
Temperatura operativa:	- 40 ℃ ~ 85 ℃	Temperatura di conservazione:	- 40 ℃ ~ 85 ℃
Evidenziare:	Connettore schermato RJ45 a porta singola , Jack modulare RJ45 con trasformatore integrato da 100 M , Connettore schermato RJ45 a 12 pin

Descrizione di prodotto

Panoramica del prodotto

Filtro Ethernet con trasformatore integrato Single Port 100M con interfaccia di rete RJ45 a 12 pin – Numero parte: DGKYD811B255FF5A2D057.

Questo connettore jack modulare integra magnetici e filtraggio all'interno di un pacchetto compatto, ad angolo retto per montaggio su PCB, progettato per una connettività Ethernet 10/100BASE-T affidabile.

Documentazione del prodotto: DGKYD811B255FF5A2D057.pdf

Parametri tecnici

Numero parte	DGKYD811B255FF5A2D057	Marca	DGKYD / OEM / ODM
Tipo di prodotto	Connettore-Modulare	Stile del connettore	Jack
Tipo di Jack	RJ45	Tipo di connettore	Jack Modulare
Stile del fermo	Standard	Fermo	TAB-UP
Filtro	Con filtro	Opzione LED	Con LED
Colore LED	Verde / Arancione-Giallo	Arresti del pannello	Con arresti del pannello
Schermato	Con schermatura metallica	Si applica a	Scheda a circuito stampato
Configurazione porta	Porta singola	Numero di posizioni	12
Configurazione Jack	1X1	Terminali per porta	8
Materiale schermatura	Lega di rame preplaccata in nichel	Orientamento montaggio PCB	Ingresso laterale (angolo retto)
Placcatura area di accoppiamento contatti	Oro 6u	Materiale base contatto	Bronzo fosforoso
Materiale placcatura contatto saldatura	Stagno-Piombo su nichel	Stile montaggio PCB	Through Hole
Metodo di terminazione su scheda PC	Through Hole-Press-Fit	Blocco scheda	Con / Senza blocco scheda
Materiale alloggiamento	PA66 Poliestere	Colore alloggiamento	Nero
Temperatura materiale alloggiamento	Standard	Classificazione infiammabilità UL	UL 94V-0

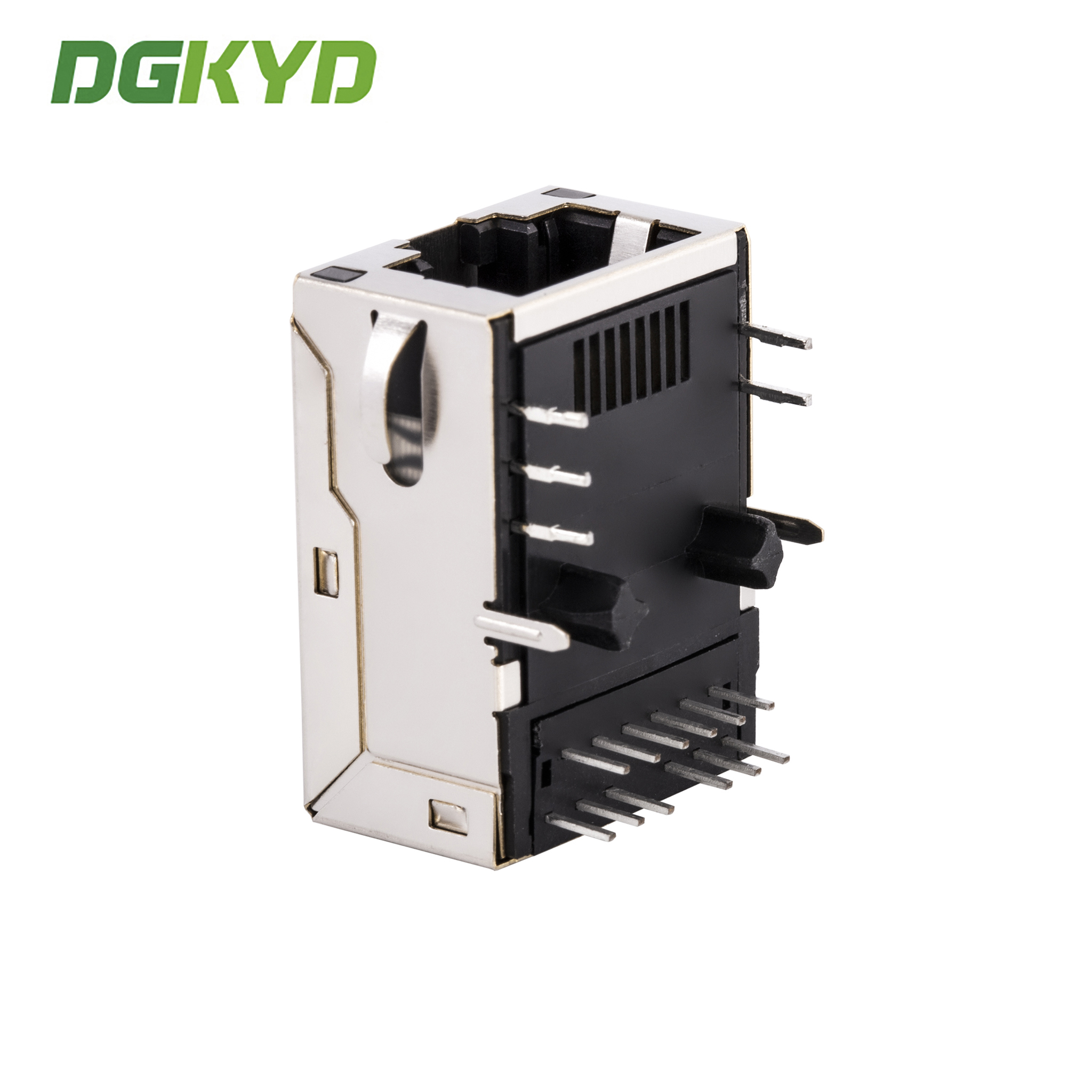

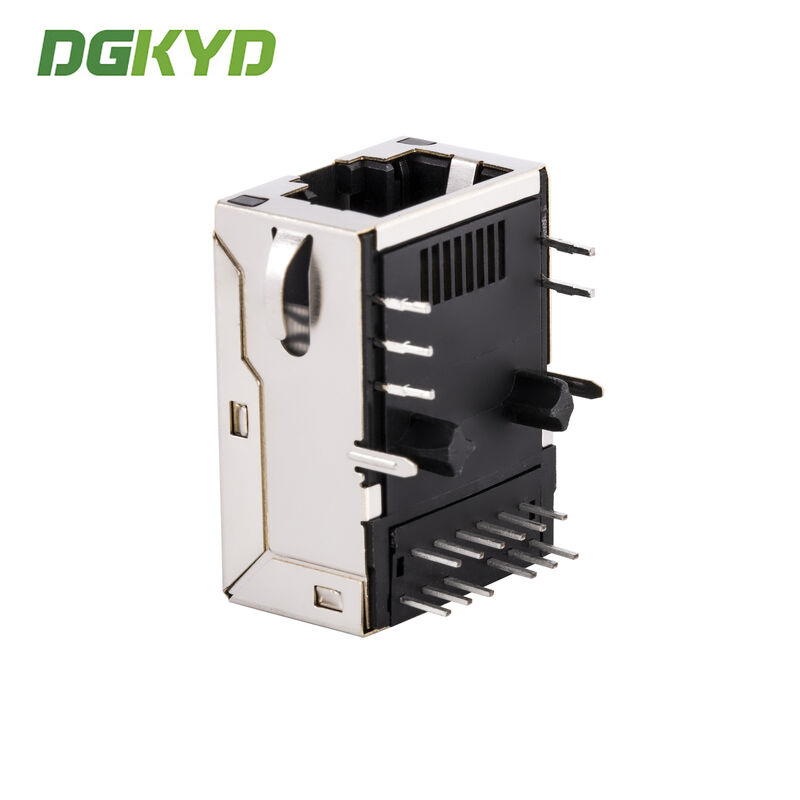

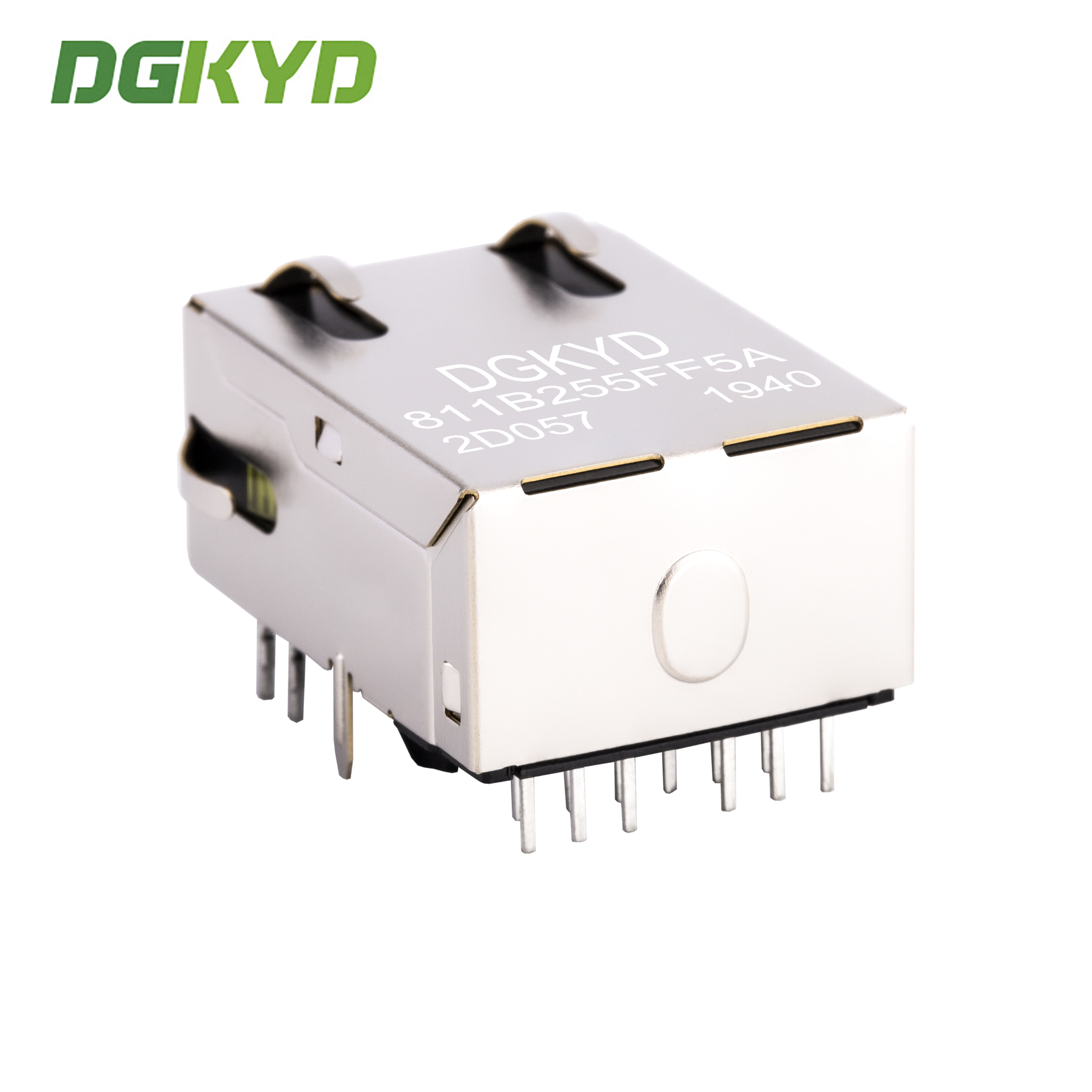

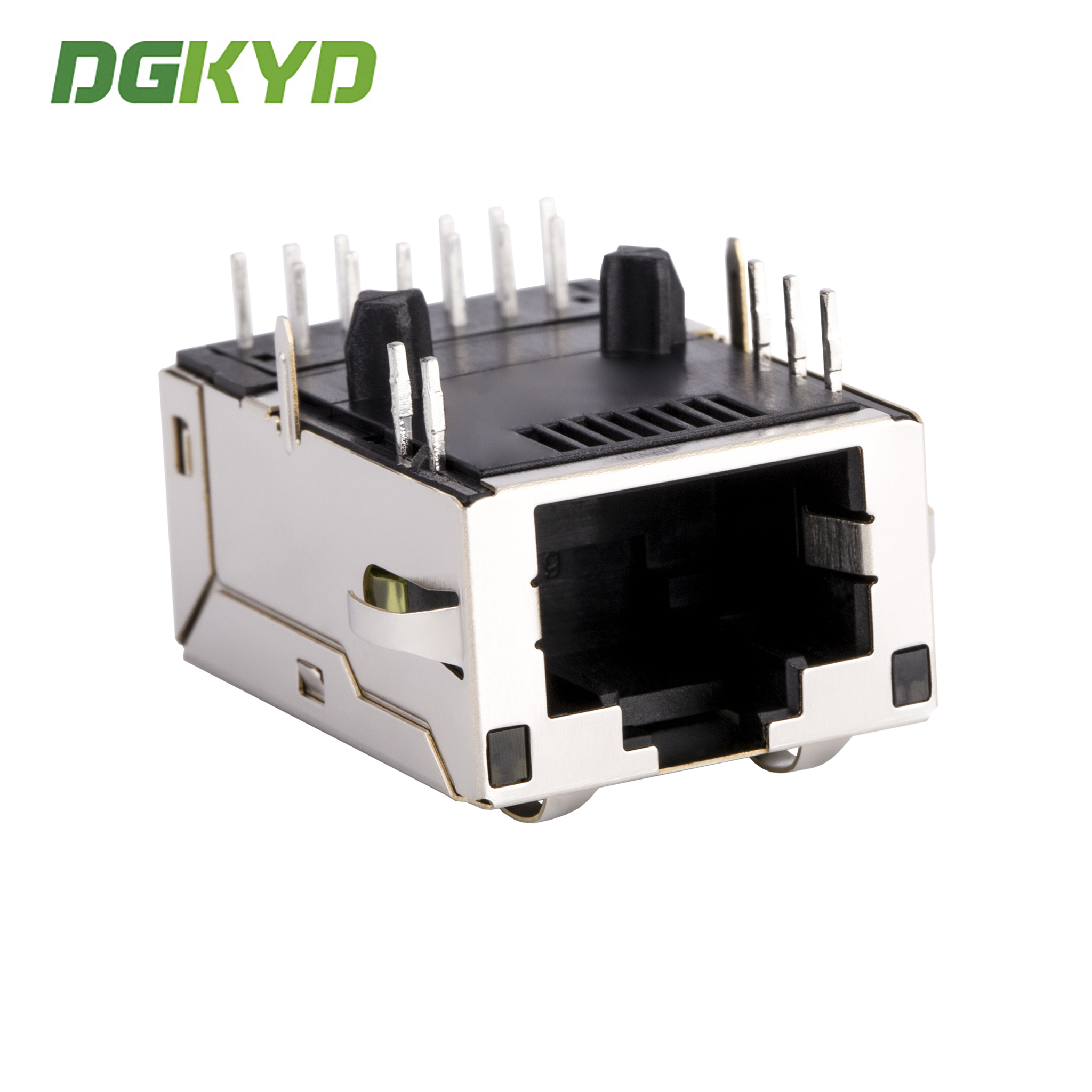

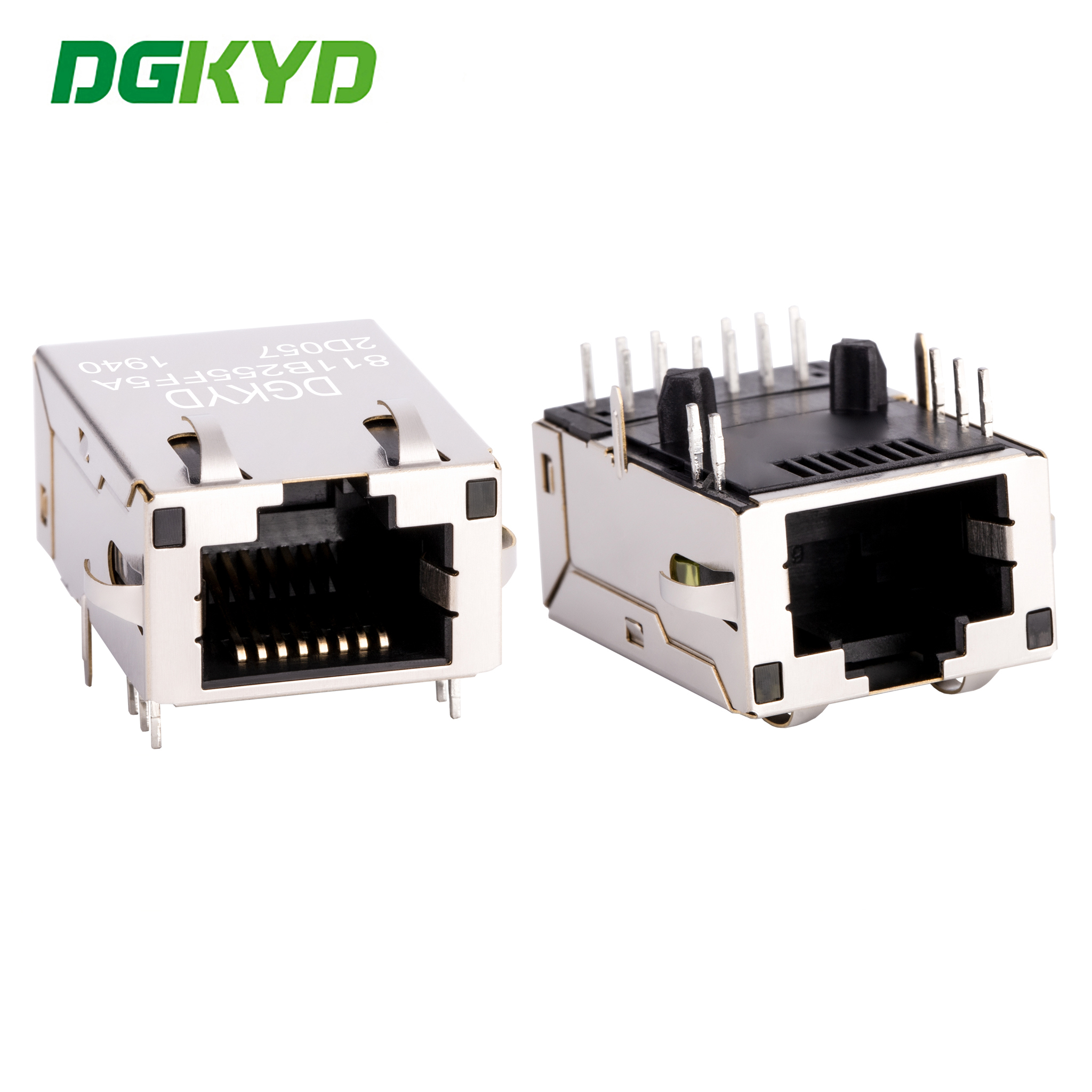

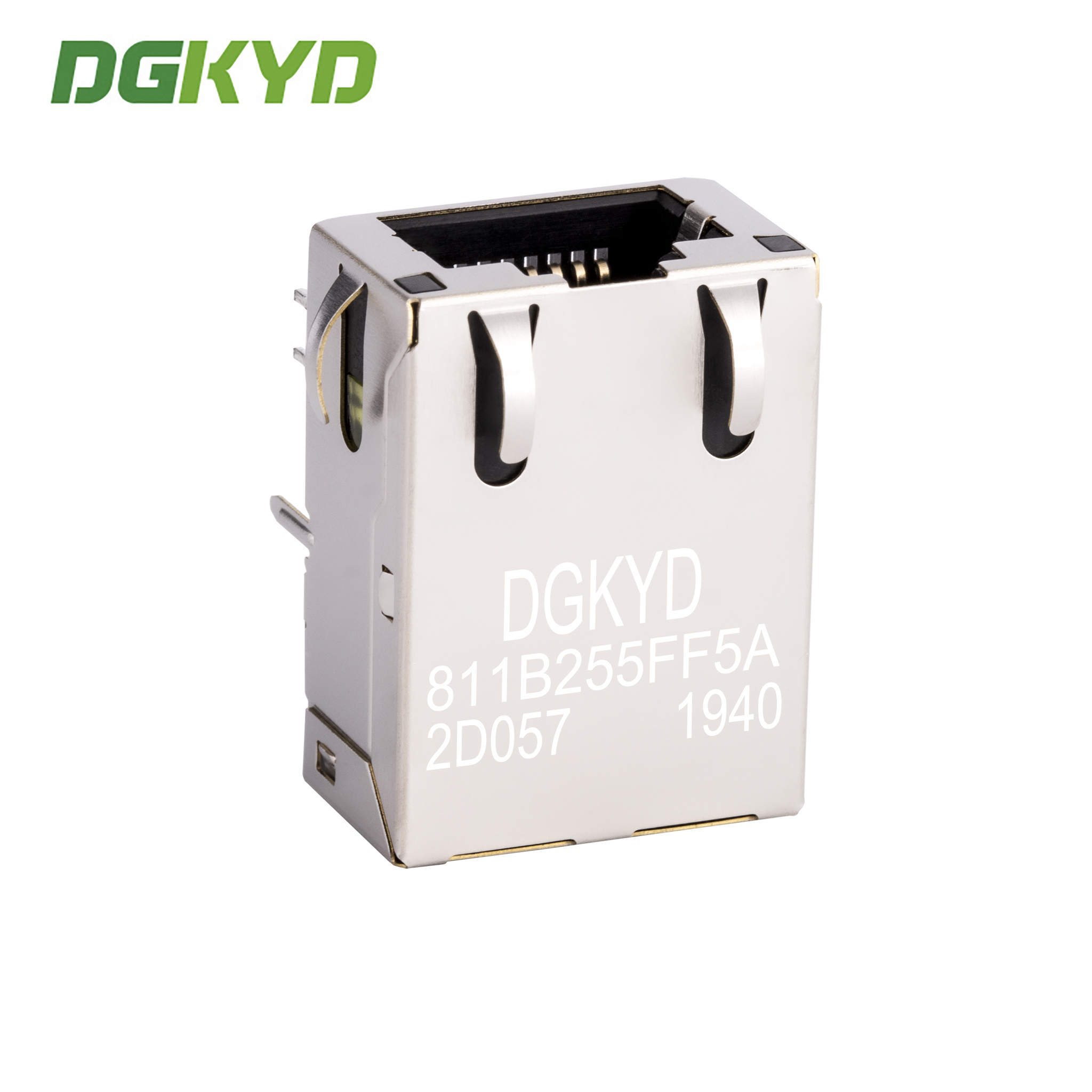

Immagini del prodotto

Specifiche tecniche

Tipo di interfaccia: Connettore RJ45 per Ethernet 10/100/1000BASE-T
Tipo: RJ45 con magnetici integrati
Frequenza di lavoro: Alta frequenza con filtraggio e caratteristiche anti-interferenza
Temperatura di lavoro: -40°C a 85°C
Temperatura di stoccaggio: -40°C a 85°C
Saldatura senza piombo: Saldatura a onda altezza fino a 265°C

Capacità di produzione

Accessori per circuiti integrati completi RJ45, fornitura diretta dal produttore.

Modalità di business: Produttore
Tempo di consegna: Circa due settimane per ordini standard
Opzioni di personalizzazione:
- Indicatore luminoso LED (LED verde, giallo, rosso, arancione, blu, bicolore)
- Schermatura con o senza EMI finger
- Rapporto di avvolgimento del nucleo magnetico
- Opzioni di diversificazione del circuito magnetico
- Placcatura oro contatti (FU, 3U, 6U, 15u, 30U, 50U)
- Materiale alloggiamento in plastica (PBT, PA46, PA9T, LCP)

I nostri prodotti soddisfano gli standard industriali per le proprietà elettriche, le dimensioni meccaniche e la conformità ambientale. La vostra soddisfazione è il nostro obiettivo di servizio primario.

Domande frequenti

D: Siete una società commerciale o un produttore?

R: Siamo un produttore. Benvenuti a visitare la nostra fabbrica.

D: E per quanto riguarda i tempi di consegna?

R: Per i prodotti in magazzino, consegna entro 5-7 giorni lavorativi dal pagamento. Per i prodotti personalizzati e fuori magazzino, i tempi di consegna sono confermati in base alla quantità dell'ordine.

D: Potete fornire campioni? Sono gratuiti?

R: Sì. Forniamo tipicamente 2-3 campioni di prodotti standard gratuitamente per scopi di test.

D: Posso mettere il mio logo su di esso?

R: Sì. In qualità di produttore con 11 anni di esperienza OEM, siamo pienamente in grado di personalizzare i prodotti secondo le vostre specifiche.
