Gigabit RJ45 Connector with Integrated Transformer and Ethernet Filter RJ45 Jack

Contattaci

Connettore RJ45 Gigabit con Trasformatore Integrato e Filtro Ethernet Jack RJ45

Quantità di ordine minimo :	Negoziazione	Prezzo :	Please contact us to get the latest price.
Imballaggi particolari :	Vassoio in cartone	Tempi di consegna :	10 giorni
Termini di pagamento :	T/T,D/P,D/A,L/C,Western Union,	Capacità di alimentazione :	100k pezzi/giorno

Luogo di origine:	Dongguan della Cina	Marca:	DGKYD
Certificazione:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numero di modello:	DGKYD111Q450AE6A1D
Documento:	DGKYD111Q450AE6A1D.pdf

Informazioni dettagliate
Tipo di prodotto:	RJ45	Metodo di incapsulamento:	Pacchetto singolo in linea
Stile di montaggio PCB:	IMMERSIONE	Forma:	Rettangolo
Scudo:	Ottone	Materiale per l'alloggiamento in plastica:	PBT nero
Numero di pin:	10	Numero di core:	8
Dimensione (mm):	1621.113.45	Ploting d'oro su pin di contatto:	6U
Temperatura operativa:	- 40 ℃ ~ 85 ℃	Temperatura di conservazione:	- 40 ℃ ~ 85 ℃
Evidenziare:	Connettore di gigabit RJ45 , Jack per trasformatori integrati RJ45 , Connettore RJ45 per filtro Ethernet

Descrizione di prodotto

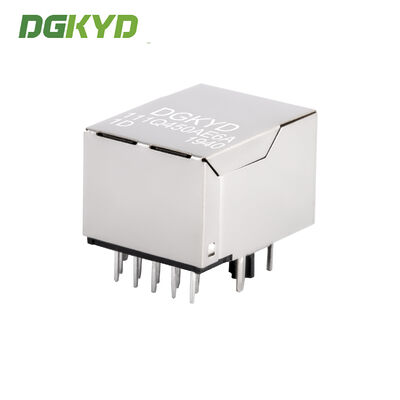

Visualizzazione del prodotto

Collettore di porta Ethernet RJ45 con trasformatore integrato Gigabit e filtro Ethernet.

Questo connettore a presa modulare ha un modulo magnetico integrato, indicatori LED integrati,con un contenitore metallico blindato progettato per una connettività di rete affidabile ad alta velocità su schede di circuiti stampati.

Scaricare la documentazione del prodotto (PDF)

Parametri tecnici

Numero della parte	DGKYD111Q450AE6A1D	Marchio	DGKYD / OEM / ODM
Tipo di prodotto	Connettore-modulare	Stile del connettore	- Jack.
Tipologia Jack	RJ45	Tipo di connettore	Jack modulare
Stile di chiusura	Norme	Chiusura	TAB-DOWN
Filtro	Con filtro	Opzione LED	Con LED
Colore LED	Verde / verde-arancione	Stagni del pannello	Con fermo del pannello
Protezione	con scudo metallico	Applicabile a:	Tavola di circuito stampato
Configurazione della porta	Porto unico	Numero di posizioni	10
Configurazione Jack	1X1	Termini per porto	8
Materiale dello scudo	Leghe di rame pre-rivestite con nichel	Orientazione del montaggio del PCB	Entrata laterale (angolo destro)
Apparecchiatura di superficie di accoppiamento a contatto	D'oro 6u	Materiale di base di contatto	Fosforo bronzo
Materiale per il rivestimento di coda di saldatura	Stagno-piombo su nichel	Stile di montaggio del PCB	Attraverso il buco
Metodo di terminazione della scheda PC	Attraverso l'apparecchiatura a fori	Blocco a bordo	Con / senza blocco a bordo
Materiale per le abitazioni	Poliester PBT	Colore dell'alloggiamento	Nero
Temperatura del materiale di alloggiamento	Norme	Indice di infiammabilità UL	UL 94V-0

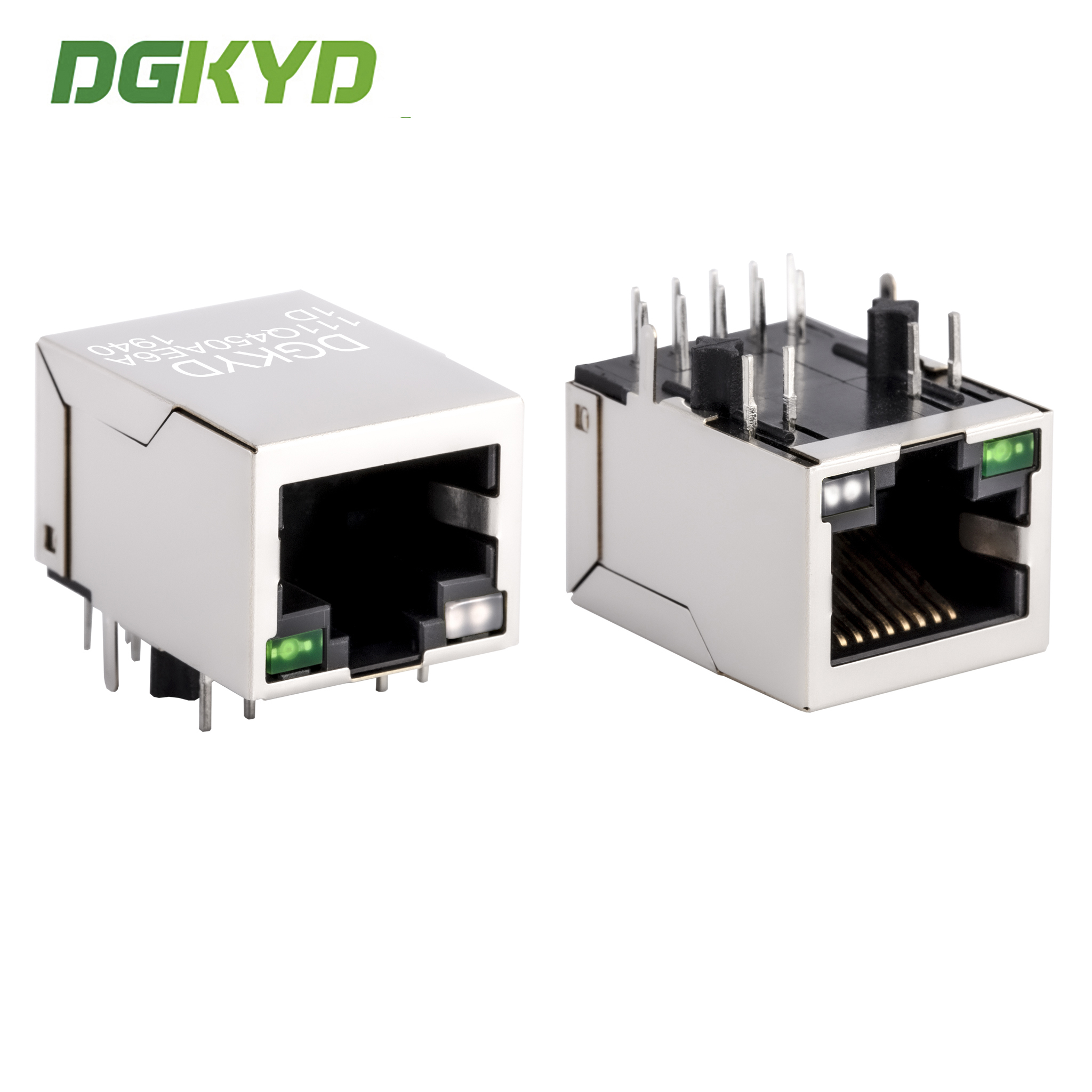

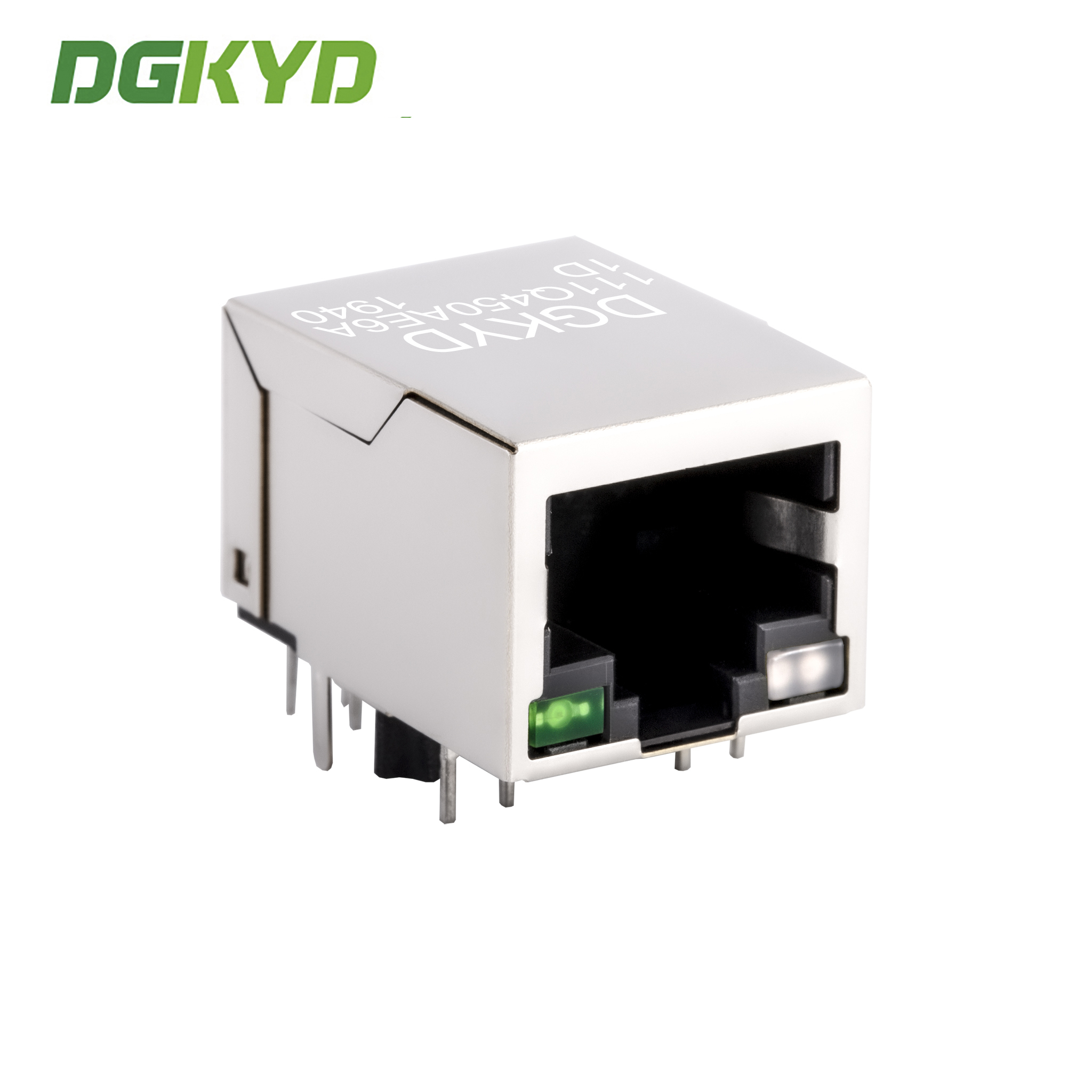

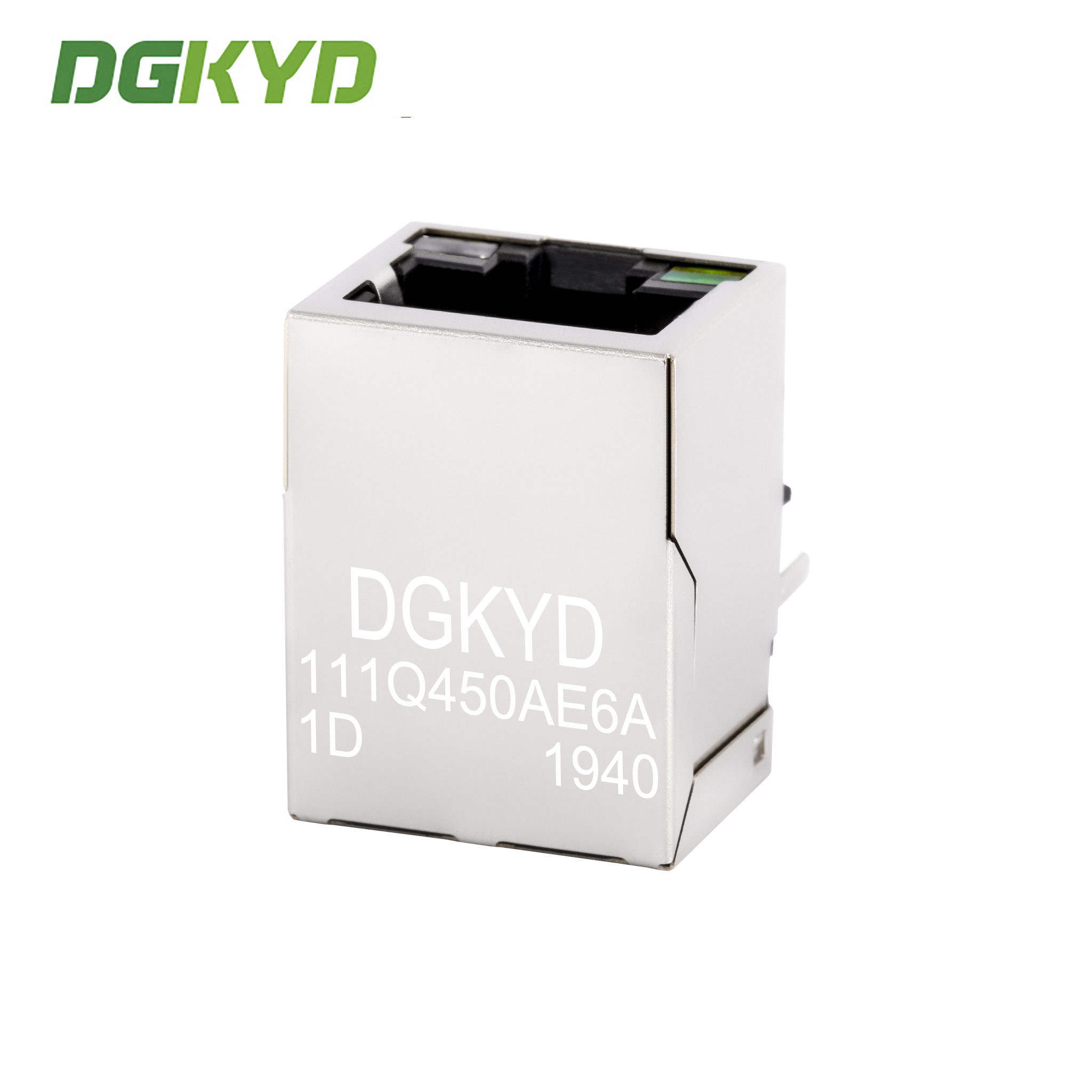

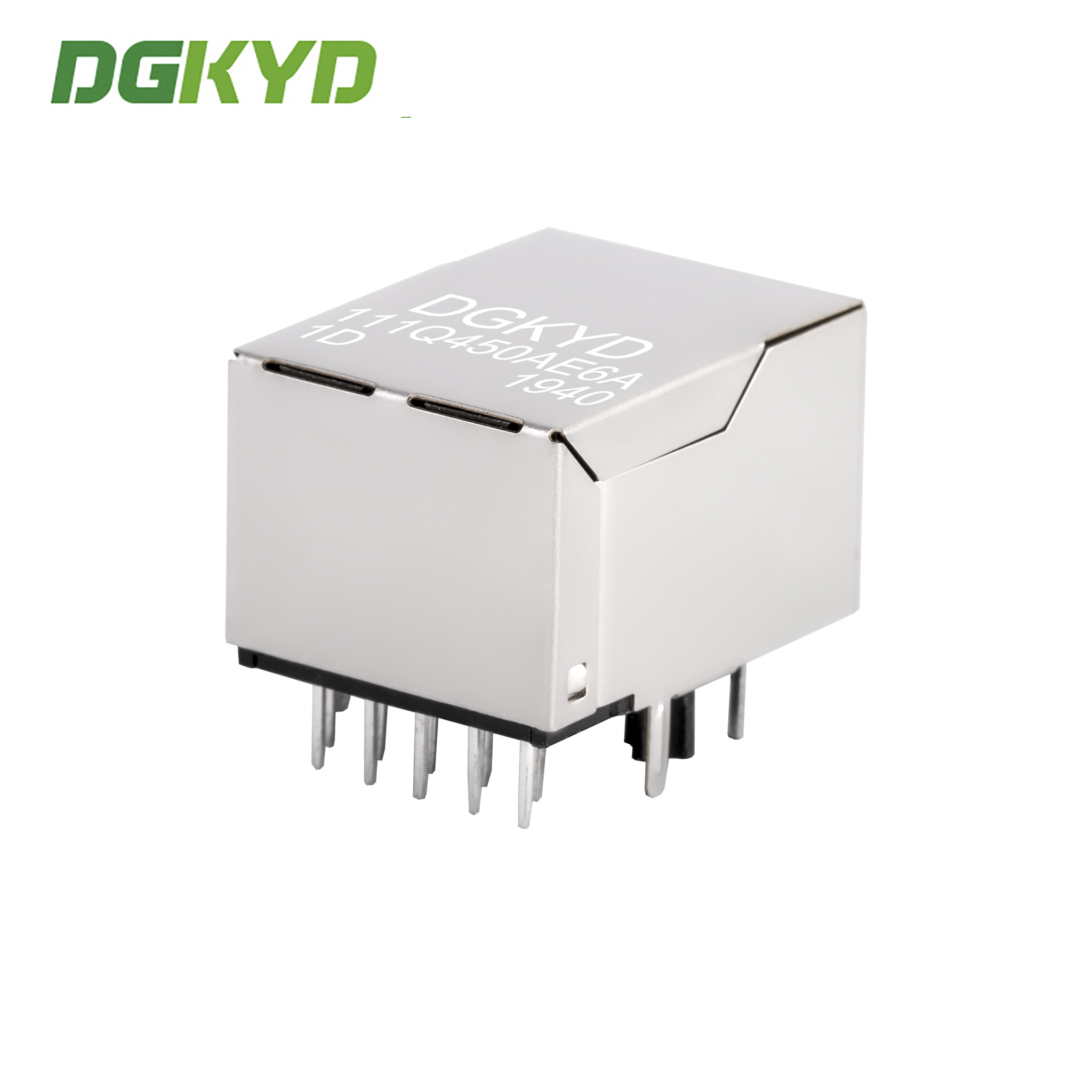

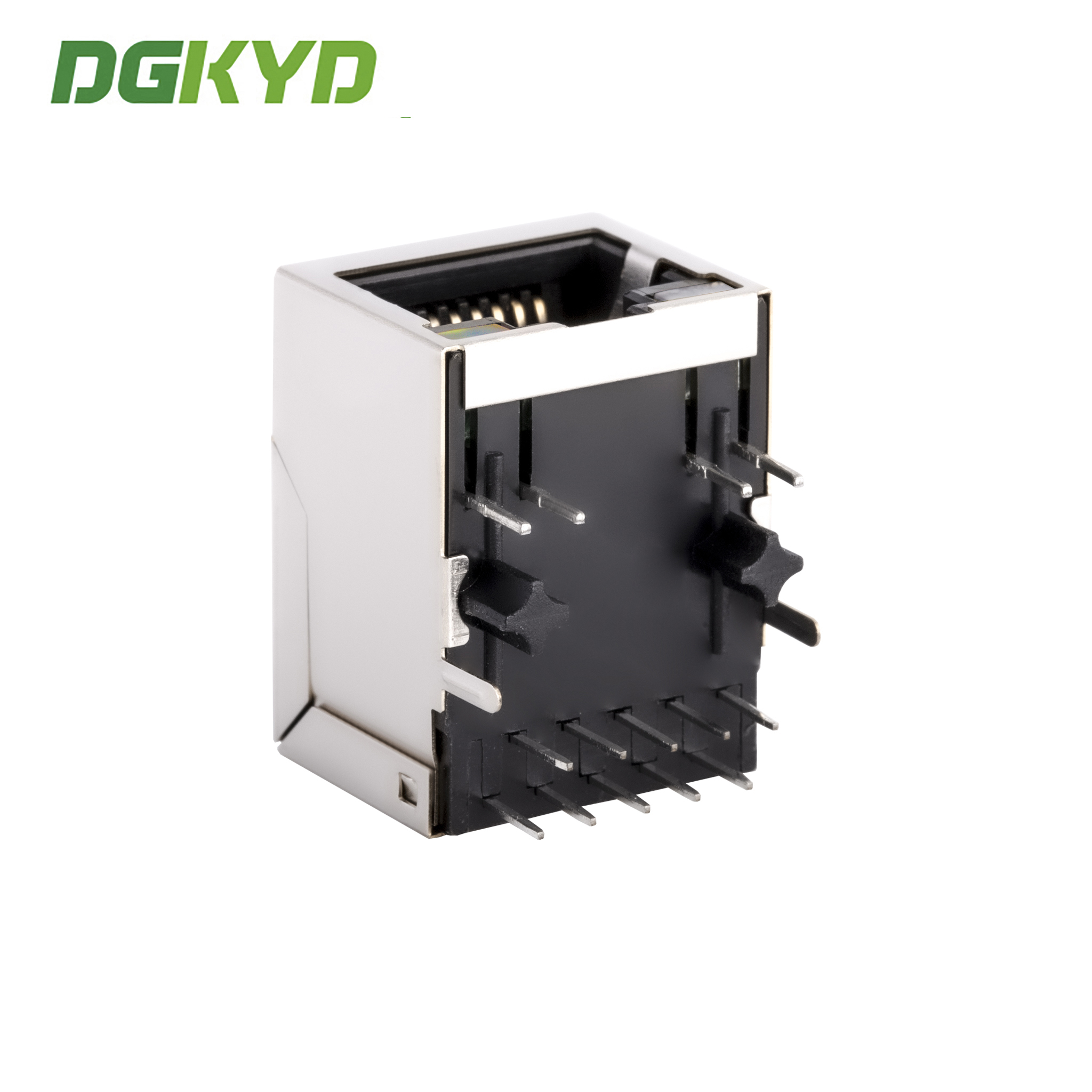

Immagini del prodotto

Specifiche tecniche

Tipo di interfaccia: connettore RJ45 per Ethernet 10/100/1000BASE-T
Tipo: RJ45 con magnetismo incorporato
Frequenza di lavoro: alta frequenza con caratteristiche di filtraggio e antiinterferenza
Temperatura di lavoro: -40°C a 85°C
Temperatura di conservazione: -40°C a 85°C
Saldatura senza piombo: saldatura a onde fino a 265°C

Capacità di produzione

RJ45 serie completa di accessori per circuiti integrati, fornitura diretta dal produttore.

Modalità operativa: fabbricante
Tempo di consegna: circa due settimane per gli ordini standard
Opzioni di personalizzazione:
- Luce di indicazione LED (LED verde, giallo, rosso, arancione, blu, bicolore)
- Scudo con o senza dita EMI
- Rapporto di bobina del nucleo magnetico
- Opzioni di diversificazione dei circuiti magnetici
- Placcatura in oro a contatto (FU, 3U, 6U, 15U, 30U, 50U)
- Materiale di alloggiamento in plastica (PBT, PA46, PA9T, LCP)

I nostri prodotti soddisfano gli standard del settore per le proprietà elettriche, le dimensioni meccaniche e la conformità ambientale.

Domande frequenti

D: Lei è una società commerciale o un produttore?

R: Siamo un produttore. Benvenuti a visitare la nostra fabbrica.

D: Che mi dici del tempo di consegna?

R: Per i prodotti in magazzino, la consegna entro 5-7 giorni lavorativi dopo il pagamento. Per i prodotti personalizzati e fuori magazzino, il tempo di consegna è confermato in base alla quantità dell'ordine.

D: Puoi fornire dei campioni? Sono gratuiti?

R: Sì, di solito forniamo 2-3 campioni di prodotti standard gratuitamente per scopi di prova.

D: Posso metterci il mio logo?

R: Sì. Come produttore con 11 anni di esperienza OEM, siamo pienamente in grado di personalizzare i prodotti alle vostre specifiche.
