Descrizione di prodotto

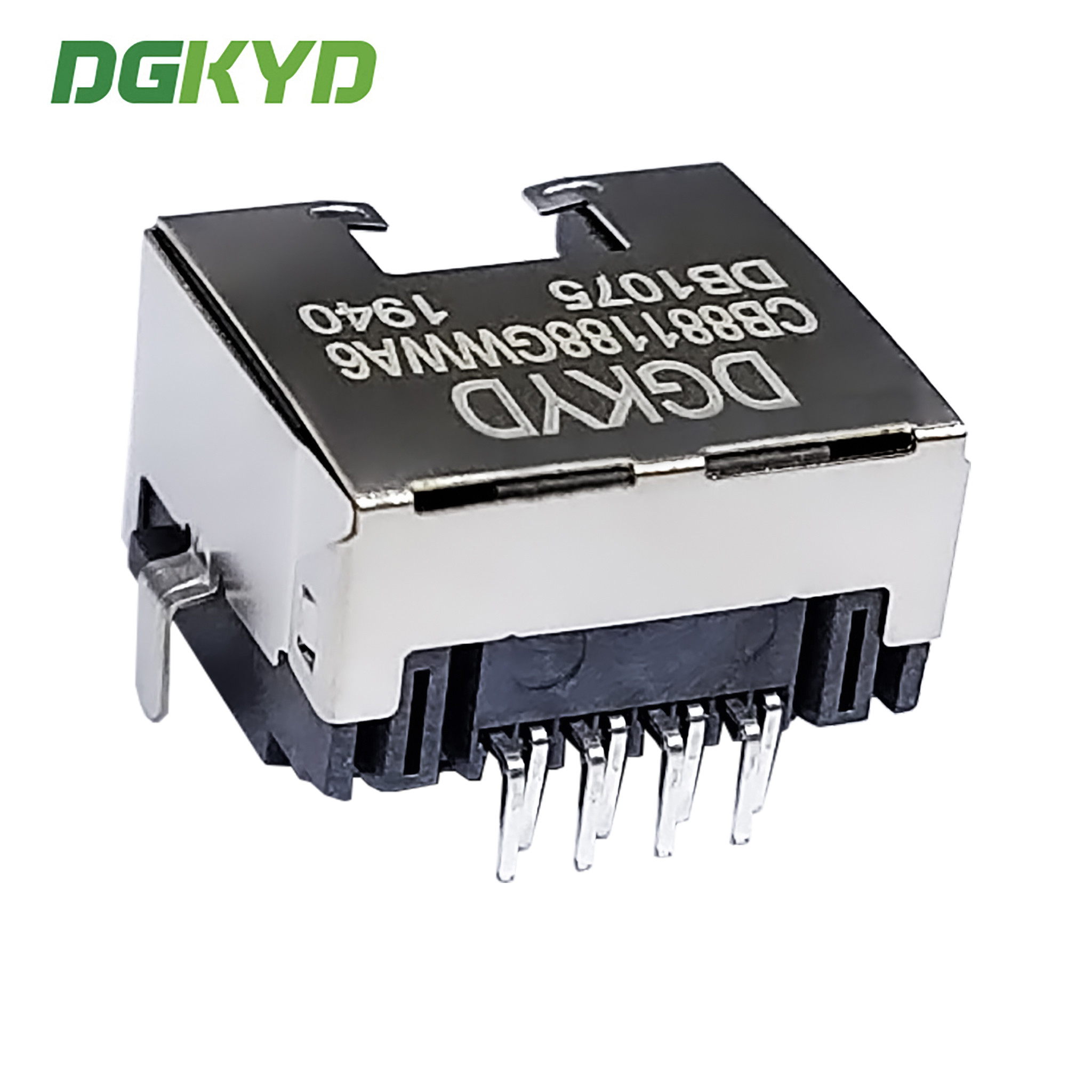

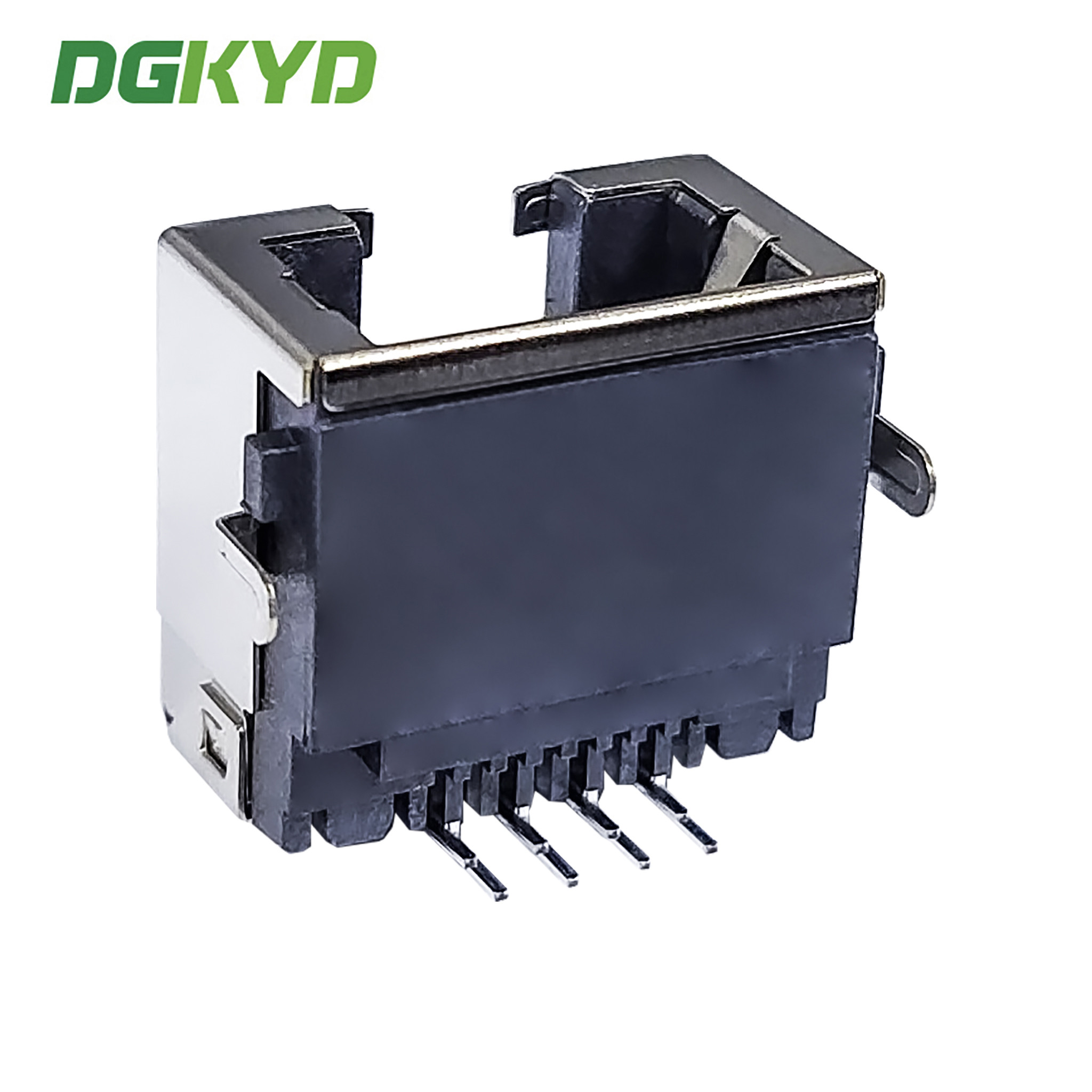

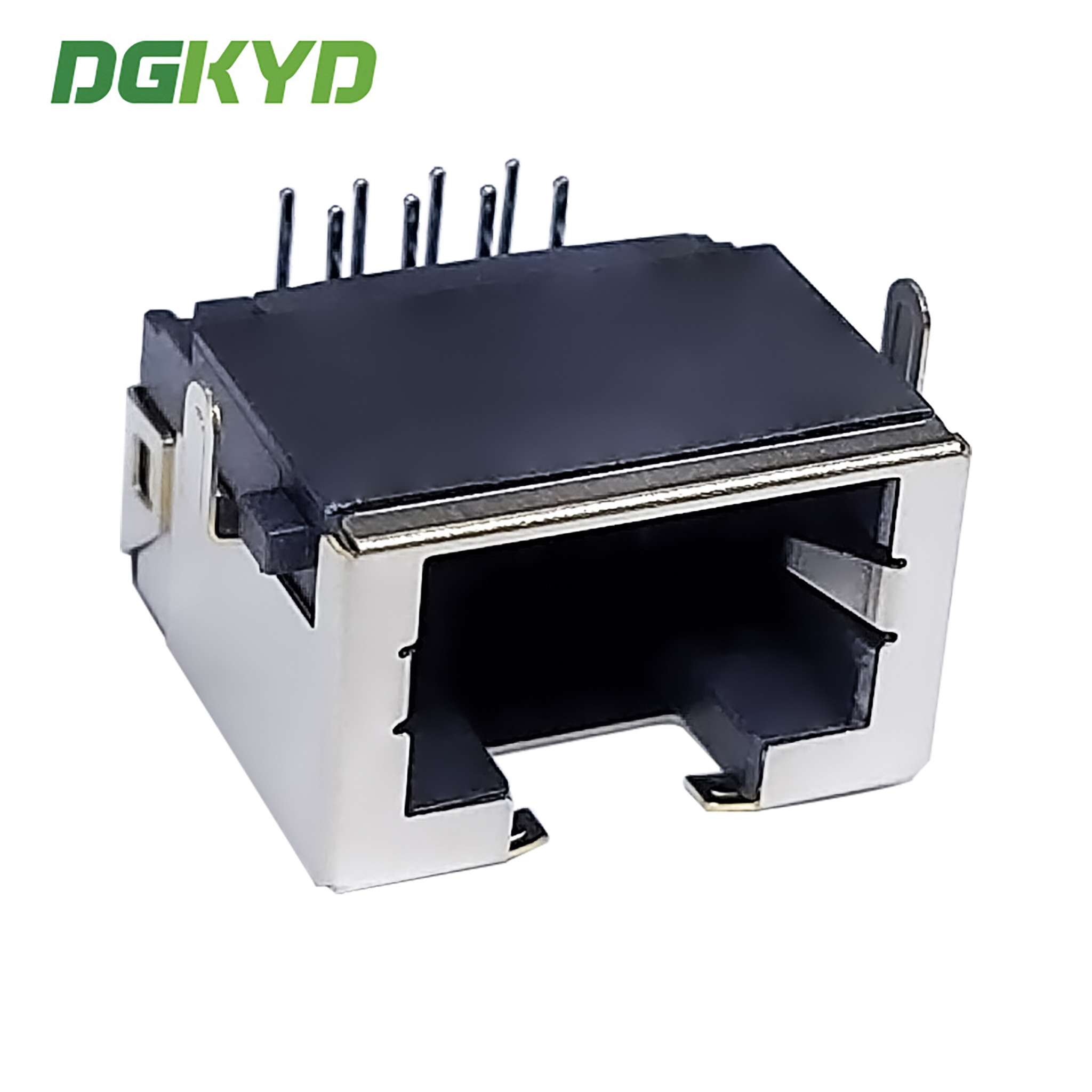

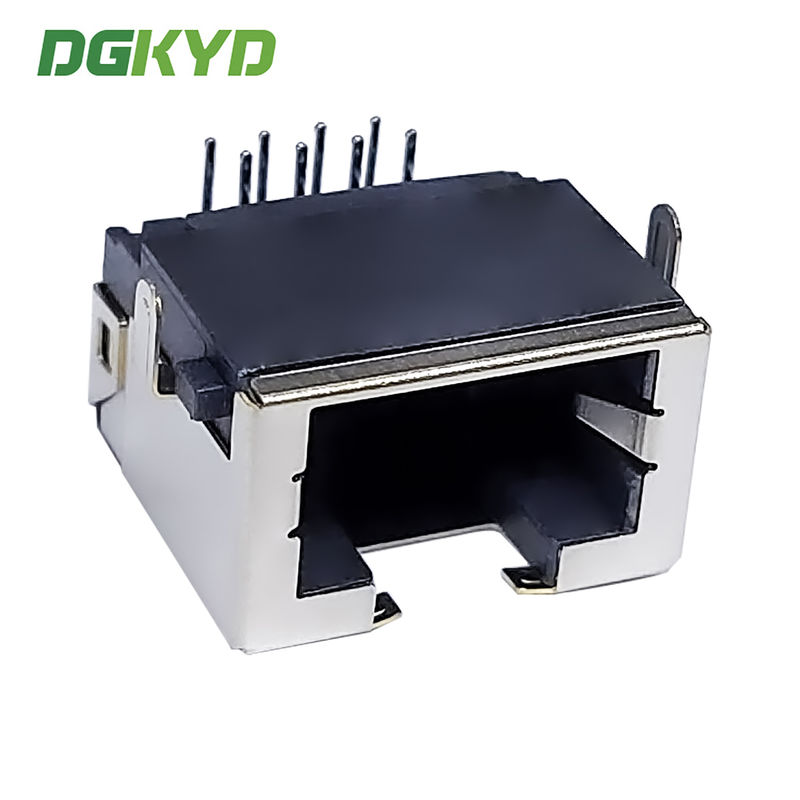

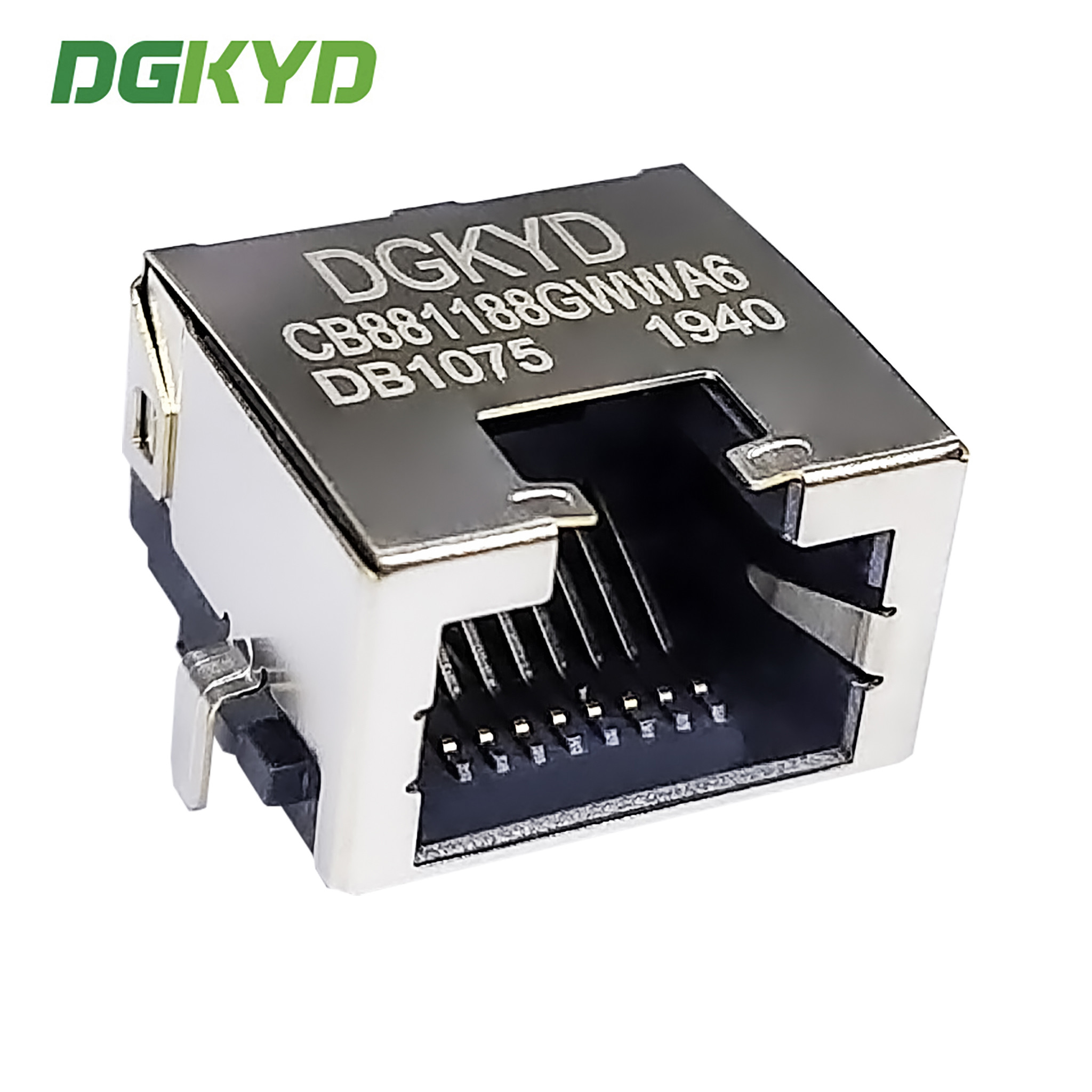

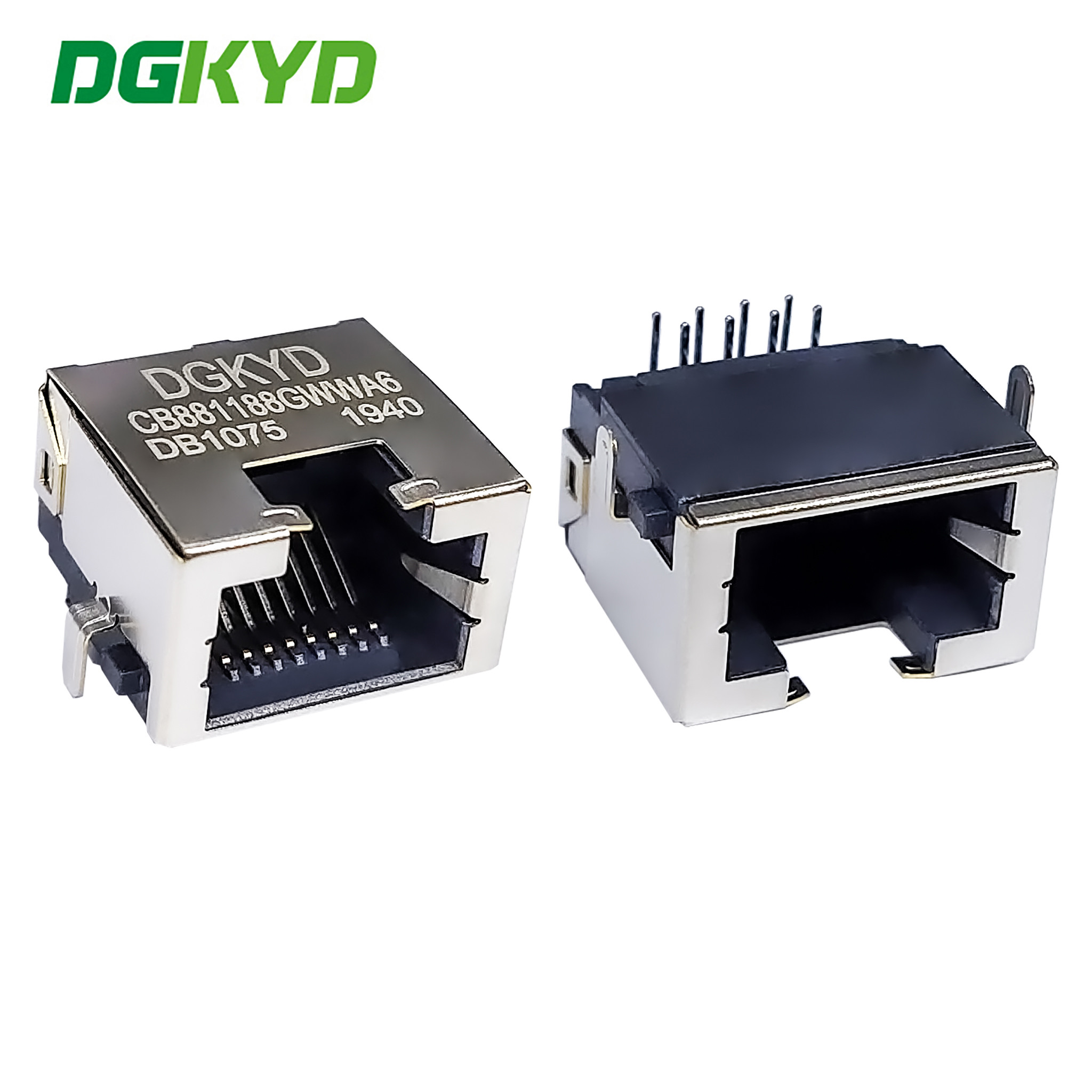

Tavola affondante RJ45 8.8 senza schermatura a strisce luminose 8P8C tipo di inserimento diretto DGKYDCB881188GWWA6DB1075
Documento di specifica del prodotto
DGKYDCB881188GWWA6DB1075.pdf
| Numero della parte |
DGKYDCB881188GWWA6DB1075 |
Marchio |
DGKYD/OEM/ODM |
| Luogo di origine |
Guangdong della Cina |
Certificazione |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipo di prodotto |
Connettore-modulare |
Stile del connettore |
- Jack. |
| Tipologia Jack |
RJ45 |
Tipo di connettore |
Jack modulare |
| Stile di chiusura |
Norme |
Chiusura |
TAB-UP |
| Filtro |
Senza filtro |
Opzione LED |
Senza LED |
| Colore LED |
- No, no. |
Stagni del pannello |
Con fermo del pannello |
| Protezione |
- Sì, sì. |
Applicabile a: |
Tavola di circuito stampato |
| Velocità di prestazione |
10/100/1000/BASE-T/TX |
Adatti al tipo di saldatura |
Rifiuti di fusione (alternativa). |
| Configurazione della porta |
singolo Porti |
Numero di posizioni |
8 |
| Configurazione Jack |
1X1 |
Termini per porto |
8 |
| Materiale dello scudo |
Leghe di rame pre-rivestite con nichel |
Orientazione del montaggio del PCB |
Entrata laterale (angolo destro) |
| Materiale di rivestimento della zona di accoppiamento di contatto |
Oro 6u/15u/30u/50u |
Materiale di base di contatto |
Fosforo bronzo |
| Materiale per il rivestimento di coda di saldatura |
Stagno-piombo su nichel |
Stile di montaggio del PCB |
Attraverso il buco |
| Metodo di terminazione della scheda PC |
Attraverso l'apparecchiatura a fori |
Blocco a bordo |
Con/senza blocco a bordo |
| Materiale per le abitazioni |
LCP poliestere |
Colore dell'alloggiamento |
Nero |
| Temperatura del materiale di alloggiamento |
Norme |
Indice di infiammabilità UL |
UL 94V-0 |
Tipo di interfaccia: applicazione della testa cristallina: 10 / 100 / 1000BASE-T Ethernet
Tipo: RJ45 incorporato in materiale magnetico
Frequenza di lavoro: caratteristica ad alta frequenza: filtraggio, antiinterferenza
Temperatura di funzionamento:40 °C - 85 °C
Temperatura di conservazione: - 40 °C - 85 °C
Saldatura senza piombo: altezza di saldatura a onde fino a 265 °C
RJ45 serie completa di accessori per circuiti integrati, fornitura diretta del produttore del connettore di rete RJ45
1Modalità di esercizio: fabbricante
2- Tempo di consegna: in orario, circaduePer settimane.
3. Specificativi per le scelte: luce indicativa a LED ((verde, giallo, rosso, arancione, blu, LED bicolore) >
Scudo con o senza dita EMI
rapporto di bobina del nucleo magnetico
diversificazione del circuito magnetico facoltativa
rivestimento in oro a contatto (FU, 3U, 6U, 15u, 30U, 50U)
materiale di alloggiamento in plastica (PBT,PA46,PA9T, LCP)
4Le proprietà elettriche dei prodotti soddisfano gli standard del settore, l'aspetto e le proprietà meccaniche soddisfano le dimensioni dell'aspetto, gli standard del settore manifatturiero meccanico,e le norme di protezione dell'ambienteLa vostra soddisfazione è lo scopo del nostro servizio!
Parametri di prestazione:
1Applicato a Ethernet, coil ratio: 1CT: 1CT
2Questo e' l'IEEE 802.3 & ANSIX 3.263 standard
3Induttanza di circuito aperto (OCL): 350 uH(Minore) @ 100 kHz, 0.1VRMScon 8Ma DCBias
4. Processo di saldatura a onde di 265 °C Max soddisfacendo i requisiti della norma UE ROHS
5Resiste alla tensione: 2250VDC1mA massimo, 60
6.Impedenza: 100 ohm
7. Interfaccia RJ45 soddisfa FCC 68.5 standard
8Resistenza CC: 1,5 Ω
