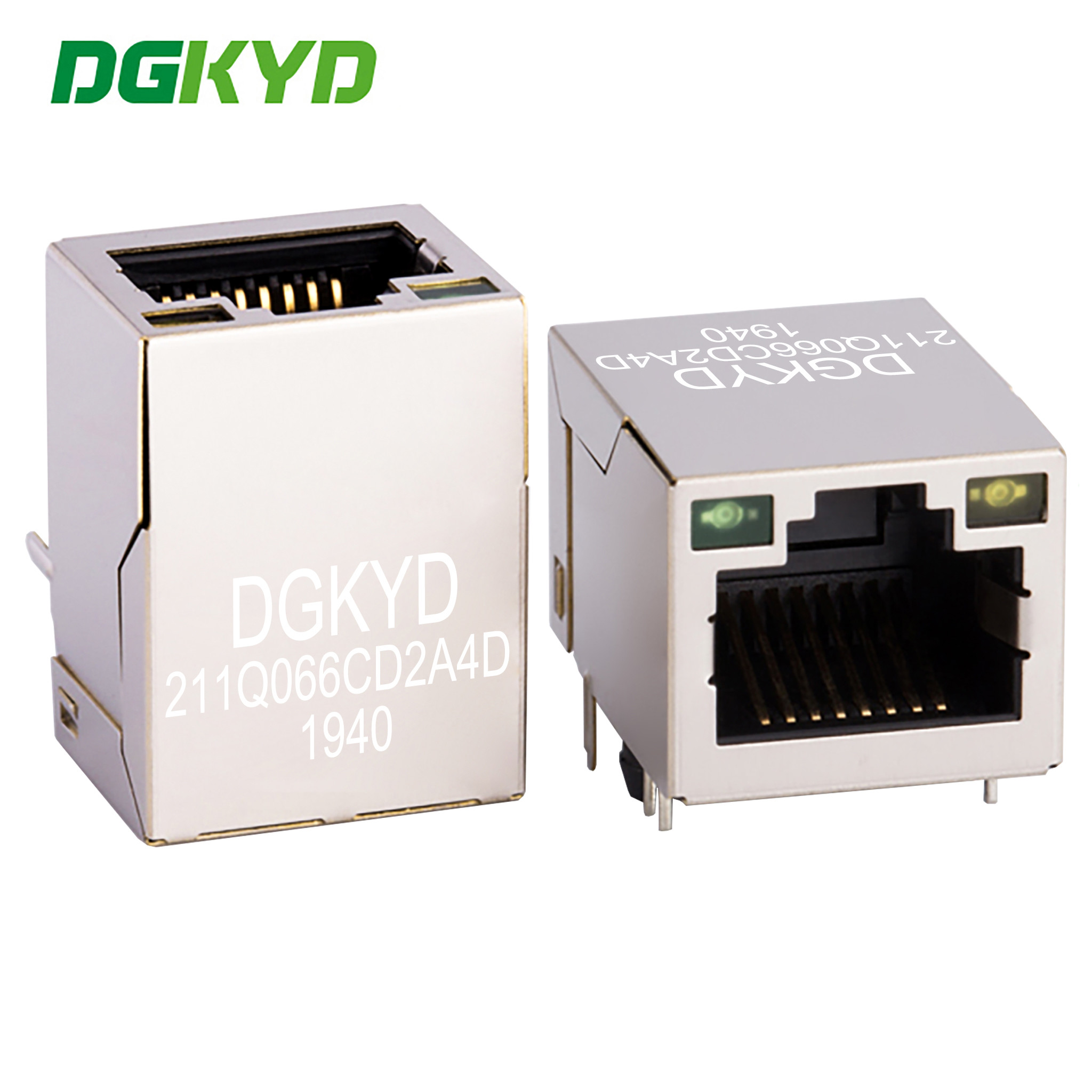

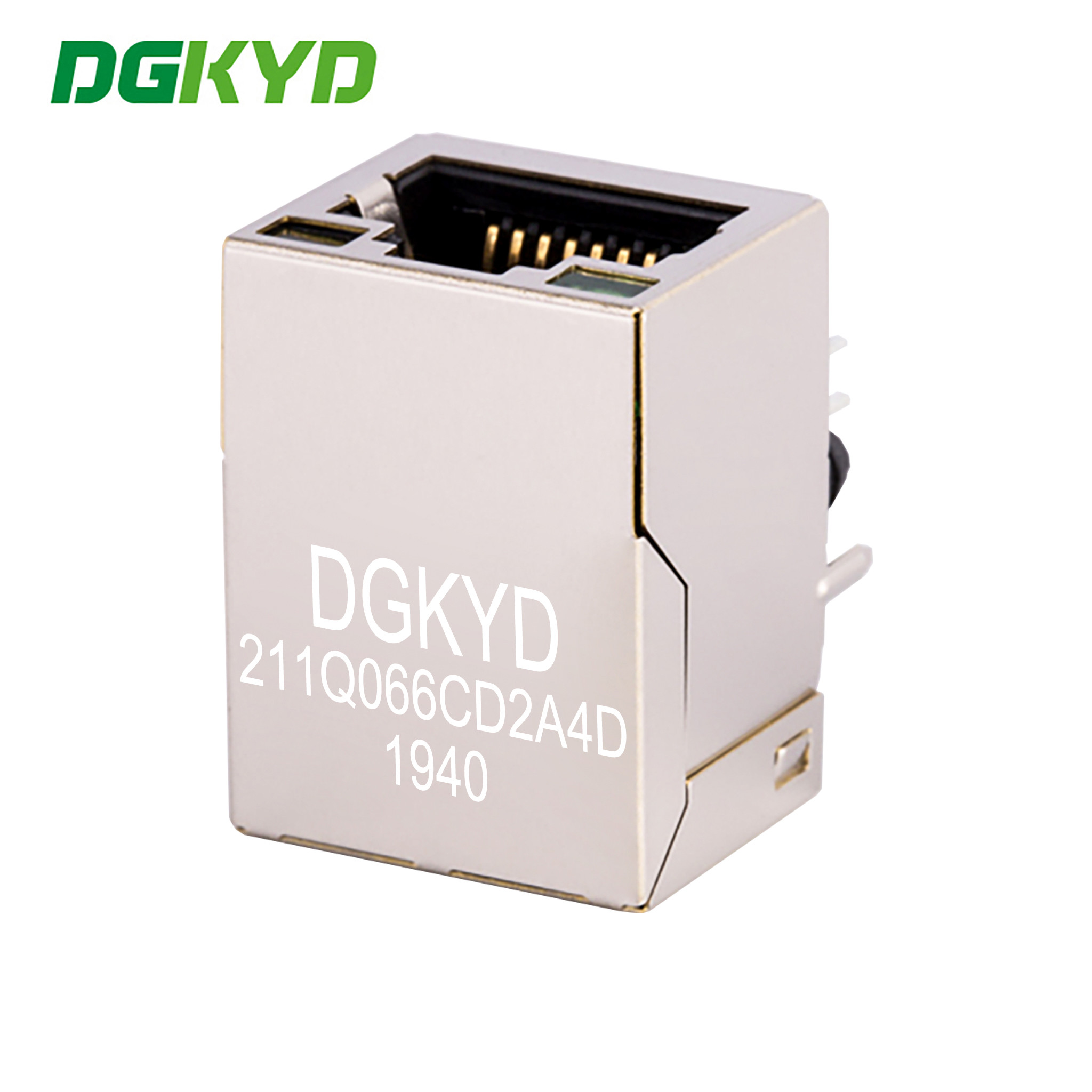

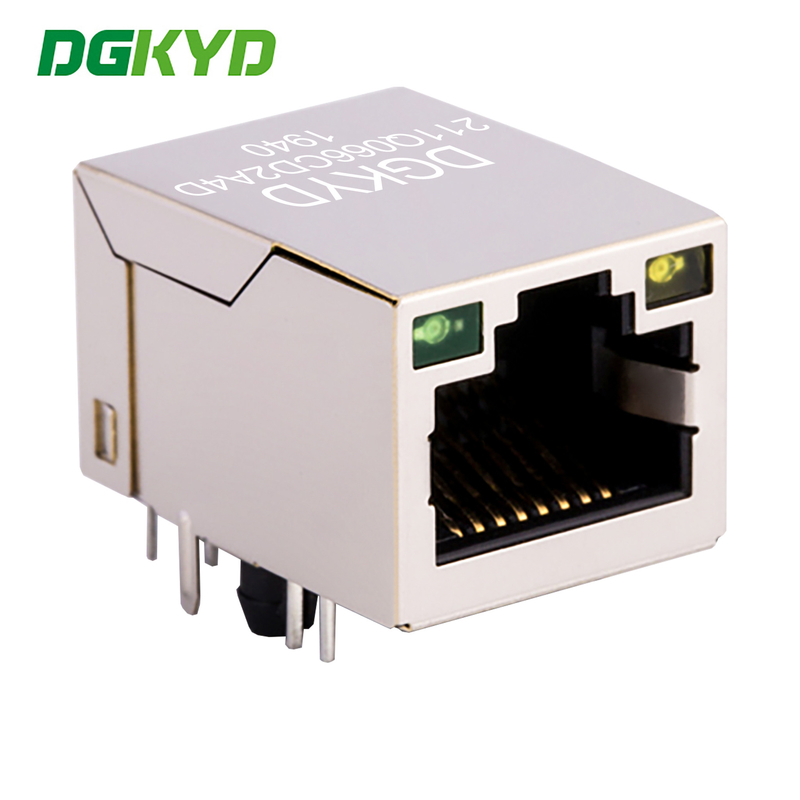

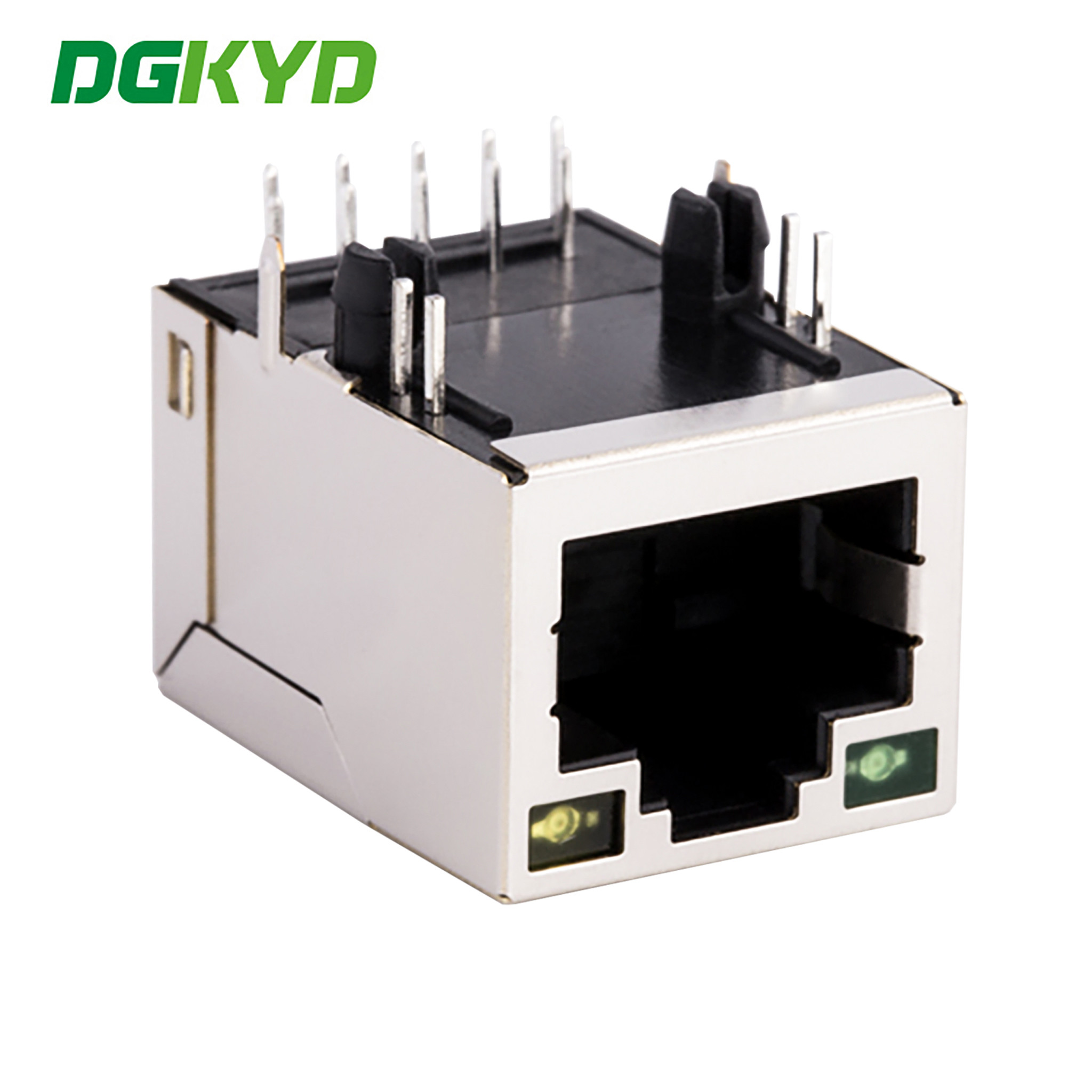

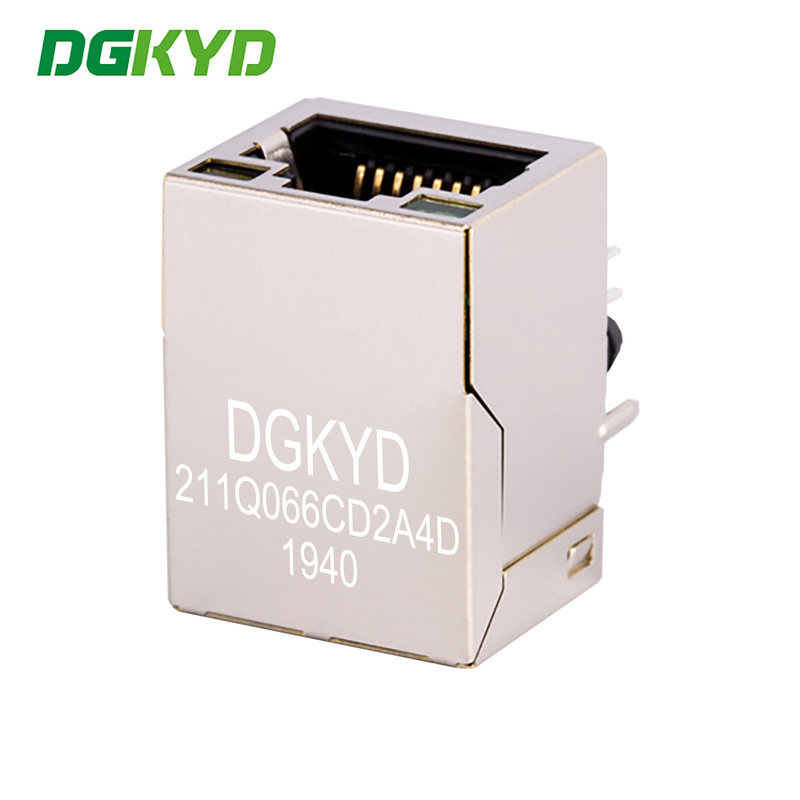

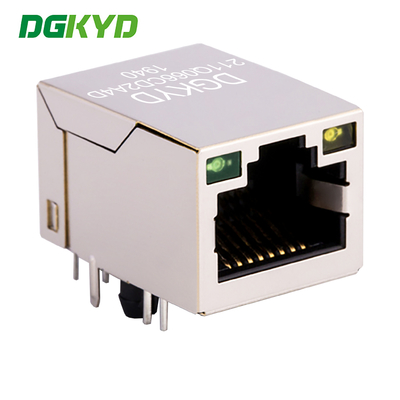

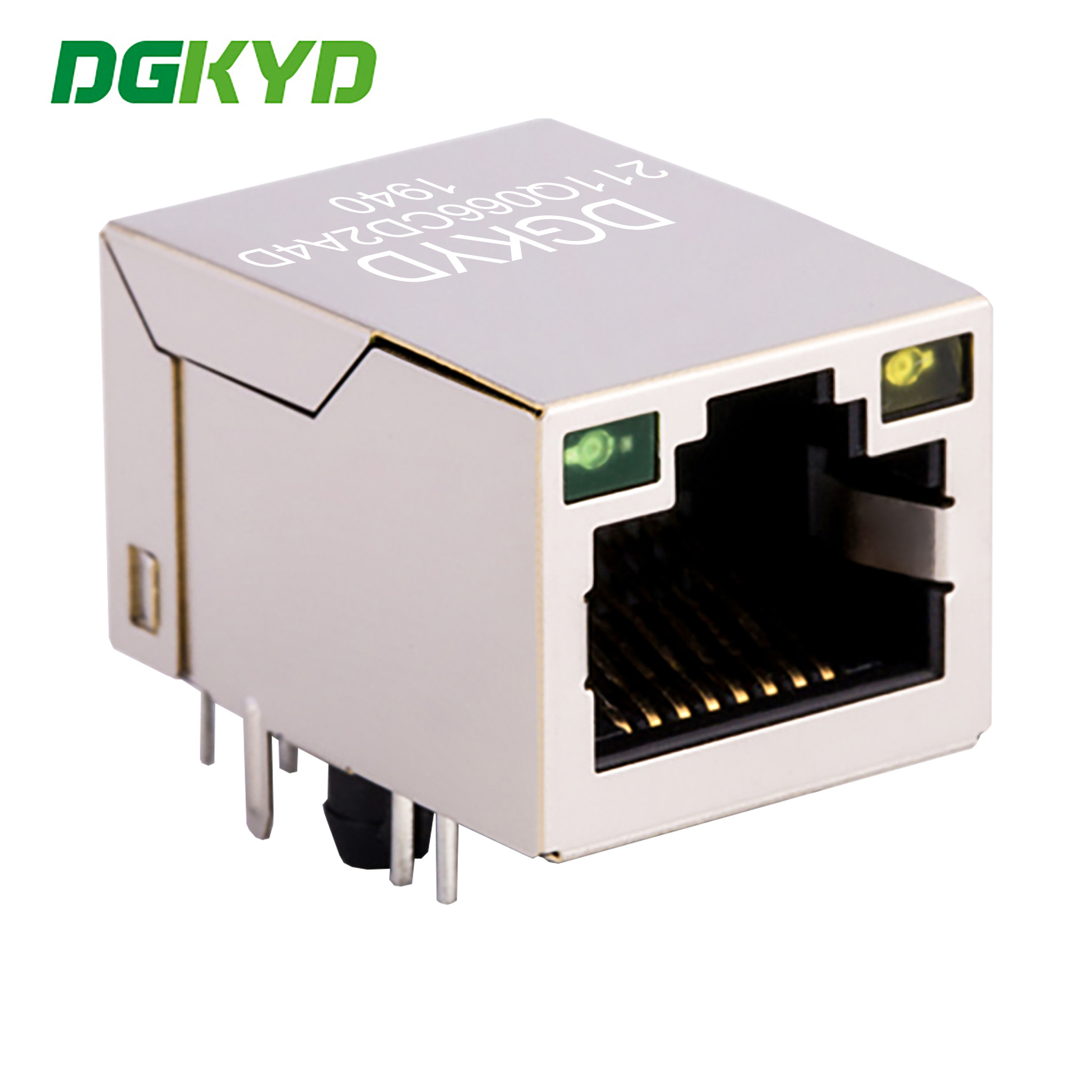

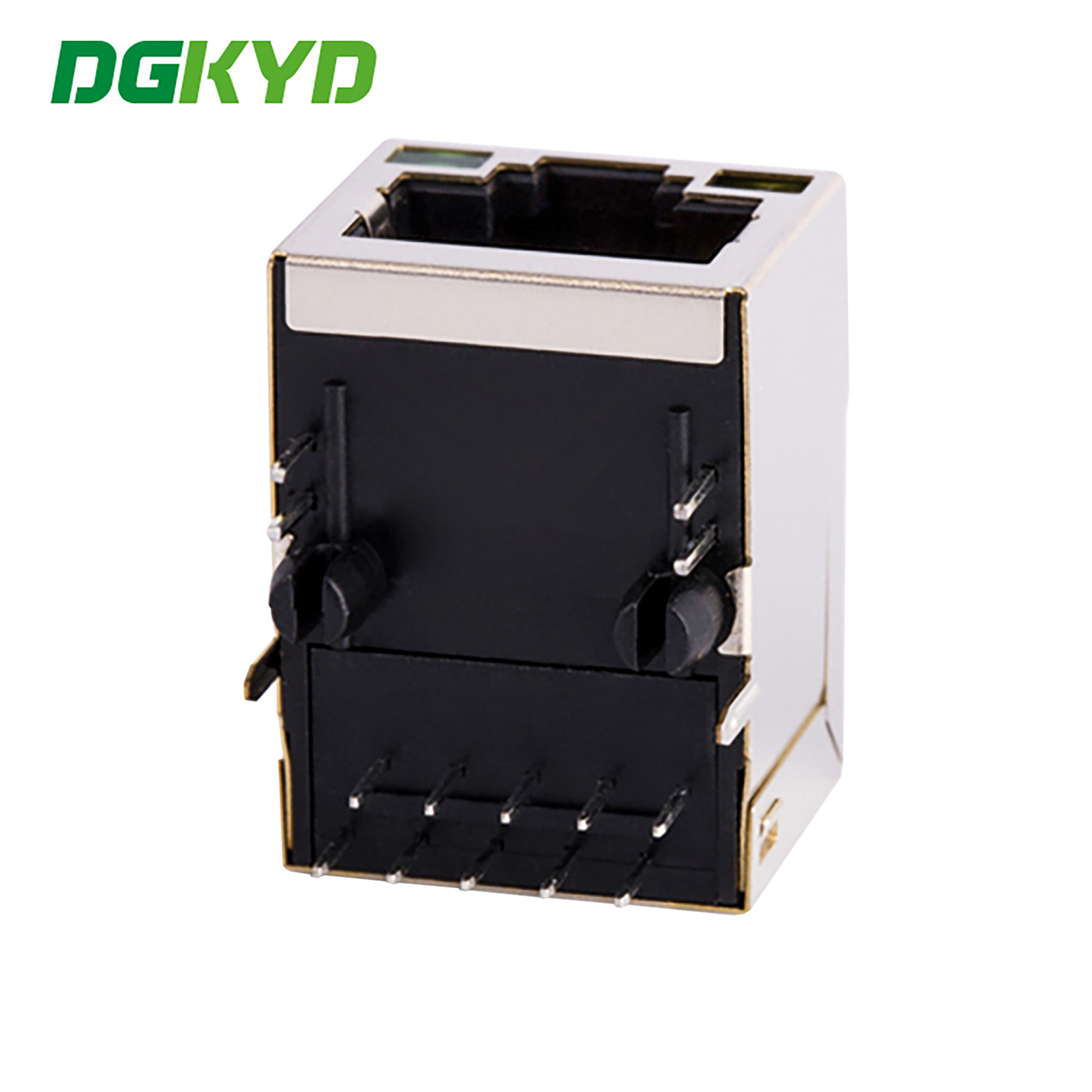

TAB-UP Gigabit Connector RJ45 Network Socket Ethernet Interface DGKYD211Q066CD2A4D

Quantità di ordine minimo :	1 pezzo	Prezzo :	Please contact us to get the latest price.
Imballaggi particolari :	Vassoio in cartone	Tempi di consegna :	10 giorni
Termini di pagamento :	T/T,D/P,D/A,L/C,Western Union,	Capacità di alimentazione :	100K pezzi/giorno

Luogo di origine:	DongGuan della Cina	Marca:	DGKYD
Certificazione:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numero di modello:	DGKYD211Q066CD2A4D

Informazioni dettagliate
Tipo di componente:	Jack PCB	Magnetico:	SÌ
Categoria delle prestazioni:	5,5e	Nome del prodotto:	Jack magnetico, Jack modulare 8/8, RJ45
Stile di montaggio PCB:	IMMERSIONE	Scudo:	nichel di rame fosforo
Materiale per l'alloggiamento in plastica:	PBT nero	Numero di pin:	8
Temperatura operativa:	- 40 ℃ ~ 85 ℃	Ploting d'oro su pin di contatto:	6U
Metodo di incapsulamento:	Pacchetto singolo in linea
Evidenziare:	Interfaccia Ethernet RJ45 , presa di rete RJ45 , RJ45 TAB-UP Gigabit Connector

Descrizione di prodotto

Connettore Gigabit TAB-UP RJ45 Socket di Rete Interfaccia Ethernet DGKYD211Q066CD2A4D

Documento Specifiche di Prodotto

DGKYD211Q066CD2A4D.pdf

Codice Articolo	DGKYD211Q066CD2A4D	Marca	DGKYD/OEM/ODM
Tipo di Prodotto	Connettore Modulare	Stile Connettore	Jack
Tipo di Jack	RJ45	Tipo di Connettore	Jack Modulare
Stile Linguetta	Standard	Linguetta	TAB-UP
Filtro	Con Filtro	Opzione LED	Con LED
Colore LED	Verde/Giallo	Arresti Pannello	Con Arresti Pannello
Schermato	Con schermatura metallica	Si Applica a	Scheda a Circuito Stampato
Configurazione Porta	1X1 Porte	Numero di Posizioni	10
Configurazione Jack	1X1	Terminali per Porta	8
Materiale Schermatura	Lega di Rame preplaccata Nichel	Orientamento Montaggio PCB	Ingresso Laterale (Angolo Retto)
Placcatura Area di Accoppiamento Contatti	Oro 6u	Materiale Base Contatto	Bronzo Fosforoso
Materiale Placcatura Contatto Terminale di Saldatura	Stagno-Piombo su Nichel	Stile Montaggio PCB	Through Hole
Metodo di Terminazione su Scheda PC	Through Hole-Press-Fit	Blocco Scheda	Con/Senza Blocco Scheda
Materiale Alloggiamento	PBT Poliestere	Colore Alloggiamento	Nero
Temperatura Materiale Alloggiamento	Standard	Grado di Infiammabilità UL	UL 94V-0

MATERIALE:

ALLOGGIAMENTO: PBT,UL94V-0,NERO.

STAFFE TERMINALI: PBT,UL94V-0,NERO.

SCHERMATURA: C2680,T=0.20MM,PLACCATURA NICHEL SU TUTTA L'AREA.

TERMINALE: BRONZO FOSFOROSO C5210,T=0.35MM,

PLACCATURA ORO 6U" SULL'AREA DI CONTATTO.

MECCANICA:

DURATA: 750 CICLI MIN.

FORZA DI ACCOPPIAMENTO: 23N MAX.

TEMPERATURA OPERATIVA: -40°C~+85°C.

TEMPERATURA DI STOCCAGGIO: -40°C~+85°C.

TUTTE LE DIMENSIONI CRITICHE CON "*"

Elettrica:

1.Rapporto di trasformazione:2~3:J1~J2=1CT:1CT(±2%).

4~7:J3~J6=1CT:1CT(±2%).

5~6:J4~J5=1CT:1CT(±2%).

8~9:J7~J8=1CT:1CT(±2%).

2.OCL:350uH Min.a 100KHz 100mV 8mA DC.

3.Perdita di inserzione: -1.0 dB Max 1~100MHz.

4.Perdita di ritorno: -18dB Min 1~30MHz;

-14dB Min 30~60MHz.

-12dB Min 60~80MHz.

-10dB Min 80~100MHz.

5.Diafonia: -40dB Min 1~30MHz;

-35dB Min 30~60MHz;

-30dB Min 60~100MHz;

6.CMR: -30dB Min 1~100MHz;

7.Hi-Pot: 2250V DC 6S 1mA PRI A SEC

Power over EthernetoPoEdescrive uno qualsiasi dei diversi sistemi standard o ad hoc che trasmettono alimentazione elettrica insieme ai dati su cavi Ethernet a doppino intrecciato. Ciò consente a un singolo cavo di fornire sia la connessione dati che l'alimentazione elettrica a dispositivi come punti di accesso wireless, telecamere IP e telefoni VoIP.

Esistono diverse tecniche comuni per trasmettere alimentazione su cavi Ethernet. Due di esse sono state standardizzate da IEEE 802.3 dal 2003. Questi standard sono noti comeAlternativa AeAlternativa B. Per 10BASE-T e 100BASE-TX, vengono utilizzati solo due delle quattro coppie di segnale nel tipico cavo Cat 5. Alternativa Bsepara i conduttori dati e di alimentazione, facilitando la risoluzione dei problemi. Sfrutta inoltre appieno tutte e quattro le coppie intrecciate in un tipico cavo Cat 5. La tensione positiva scorre lungo i pin 4 e 5, e quella negativa lungo i pin 7 e 8.
