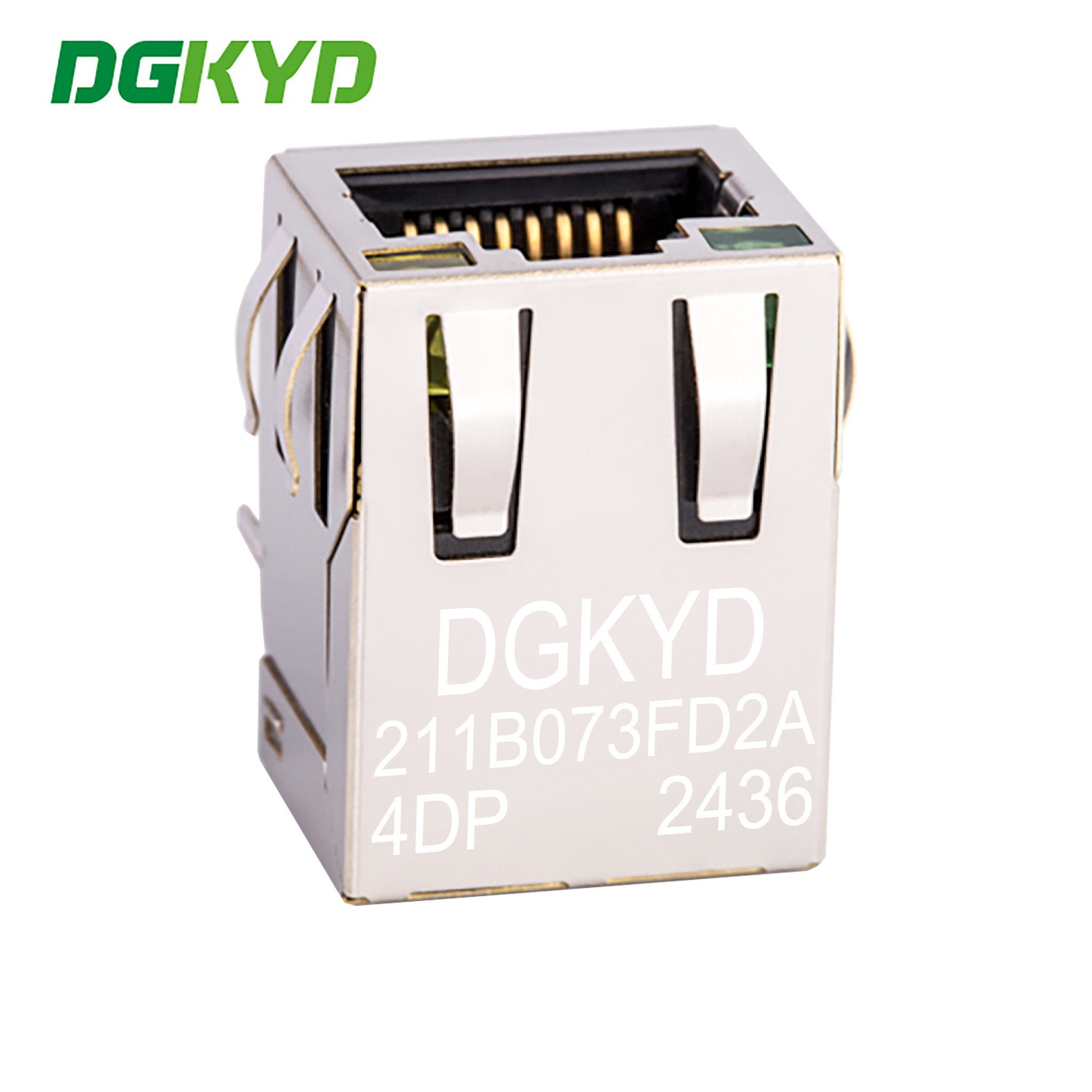

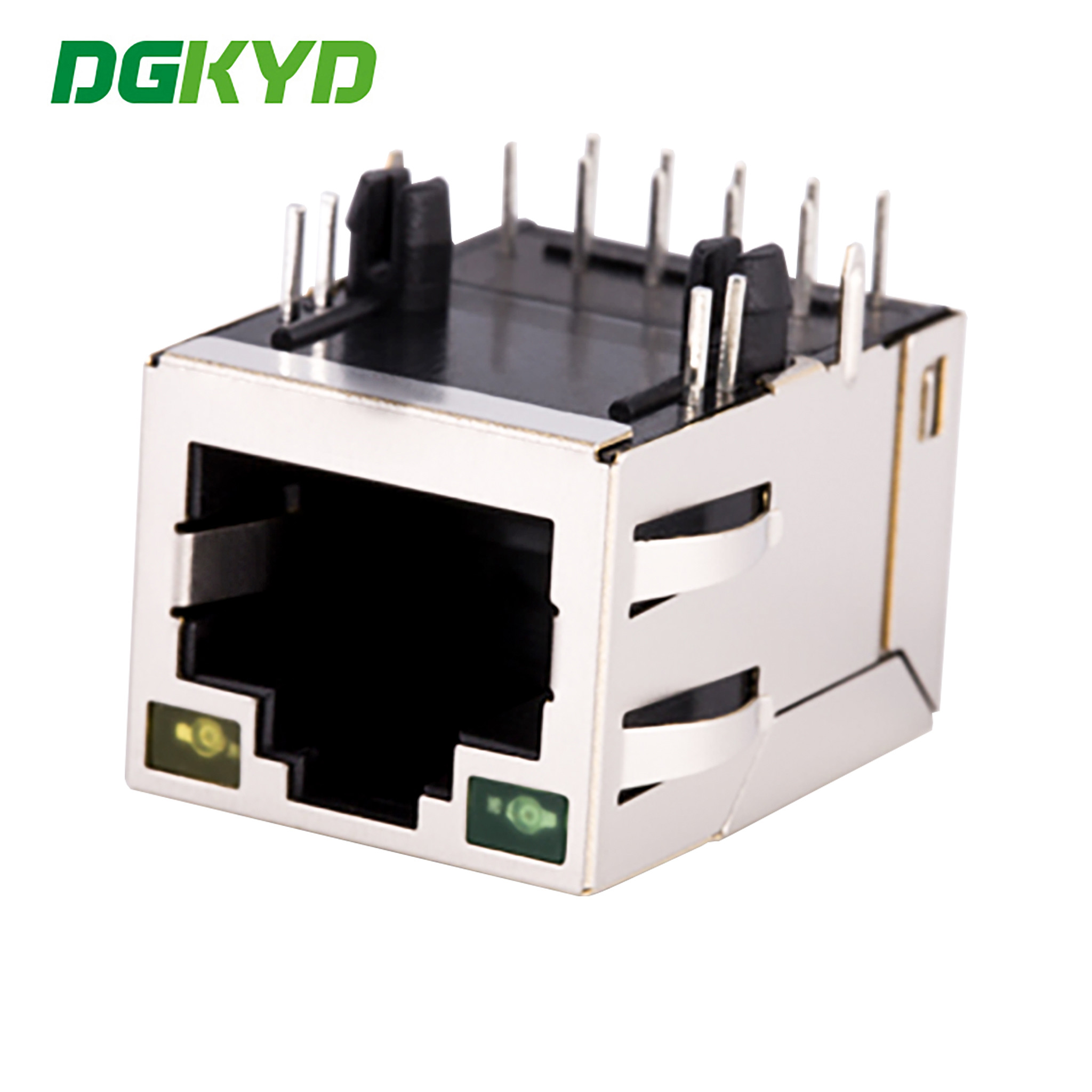

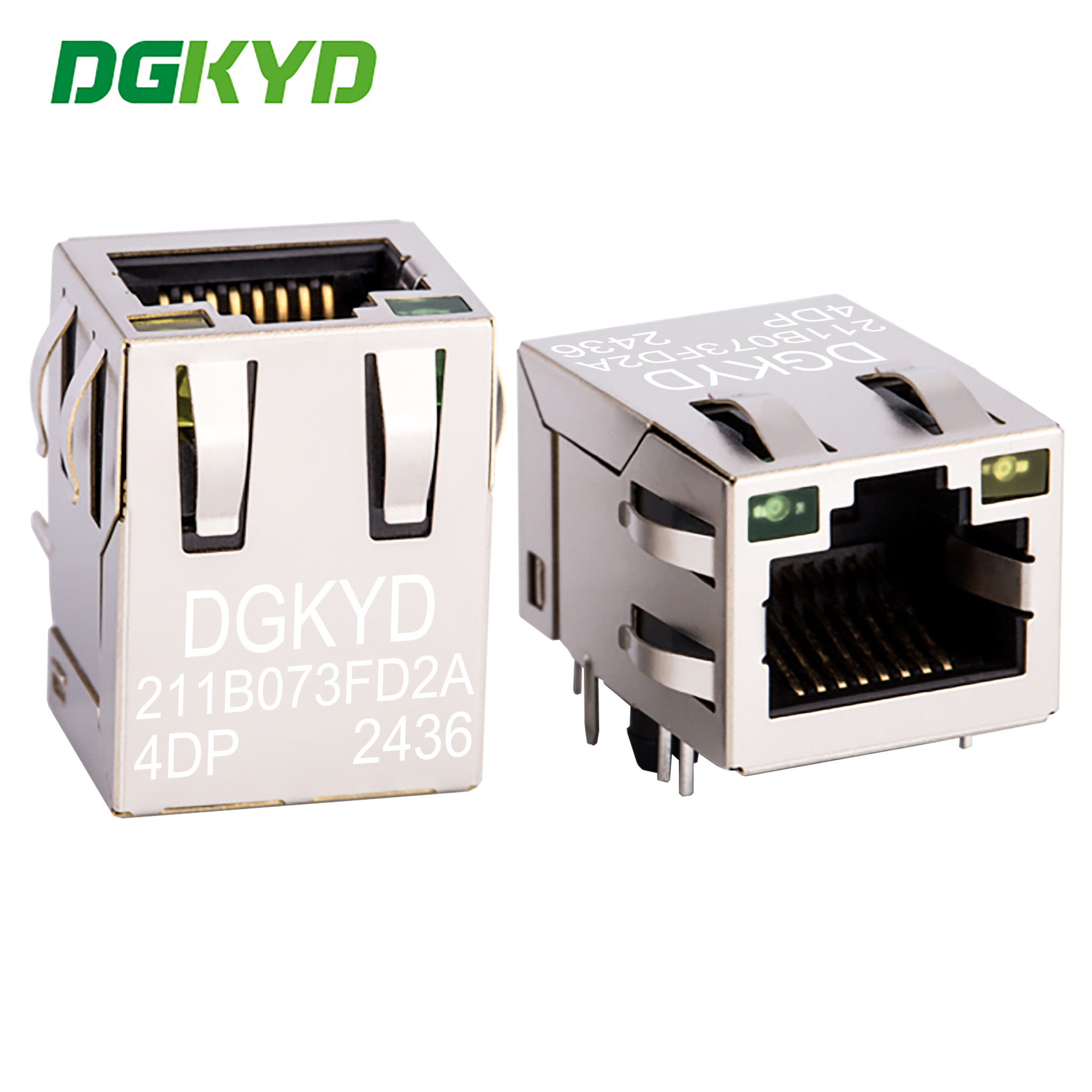

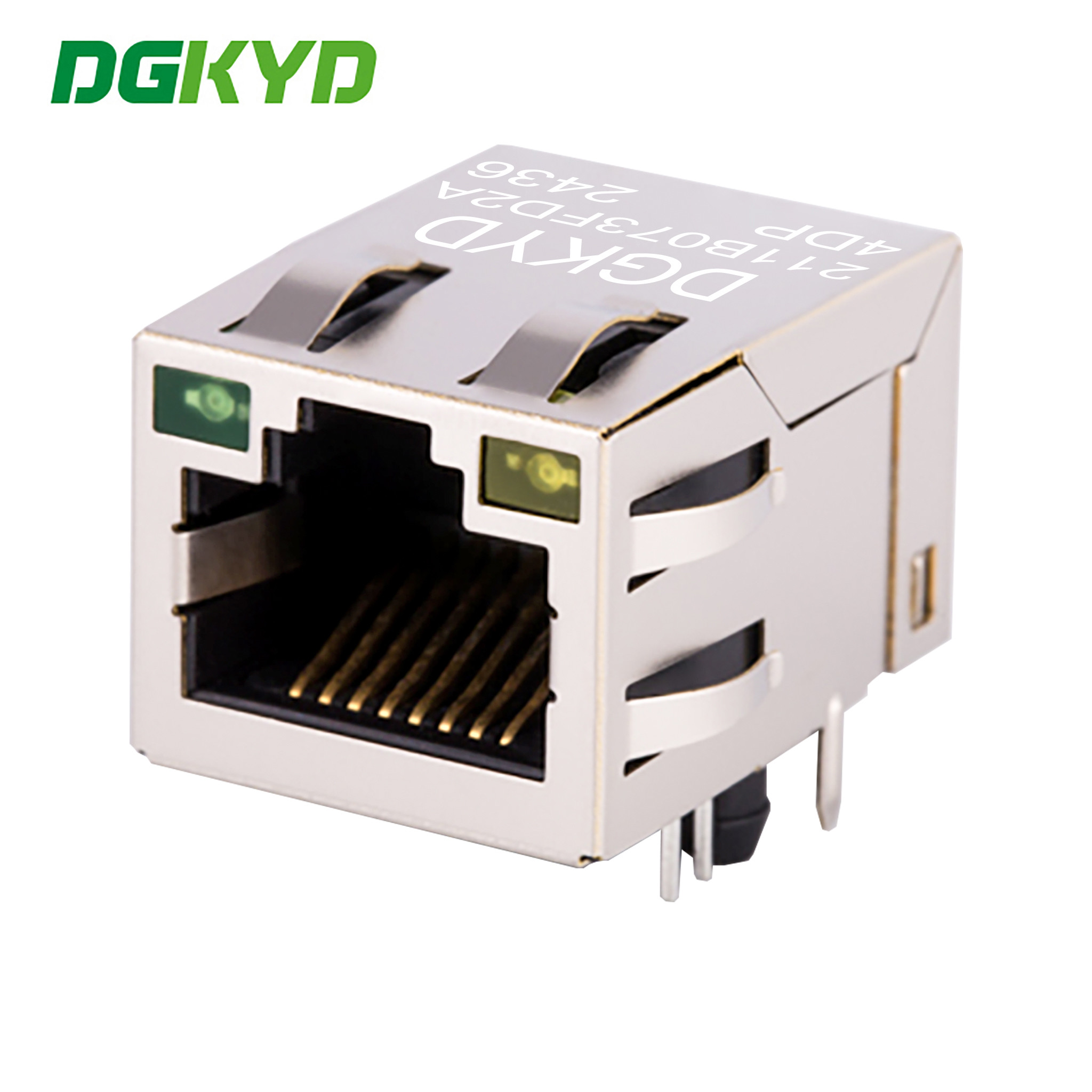

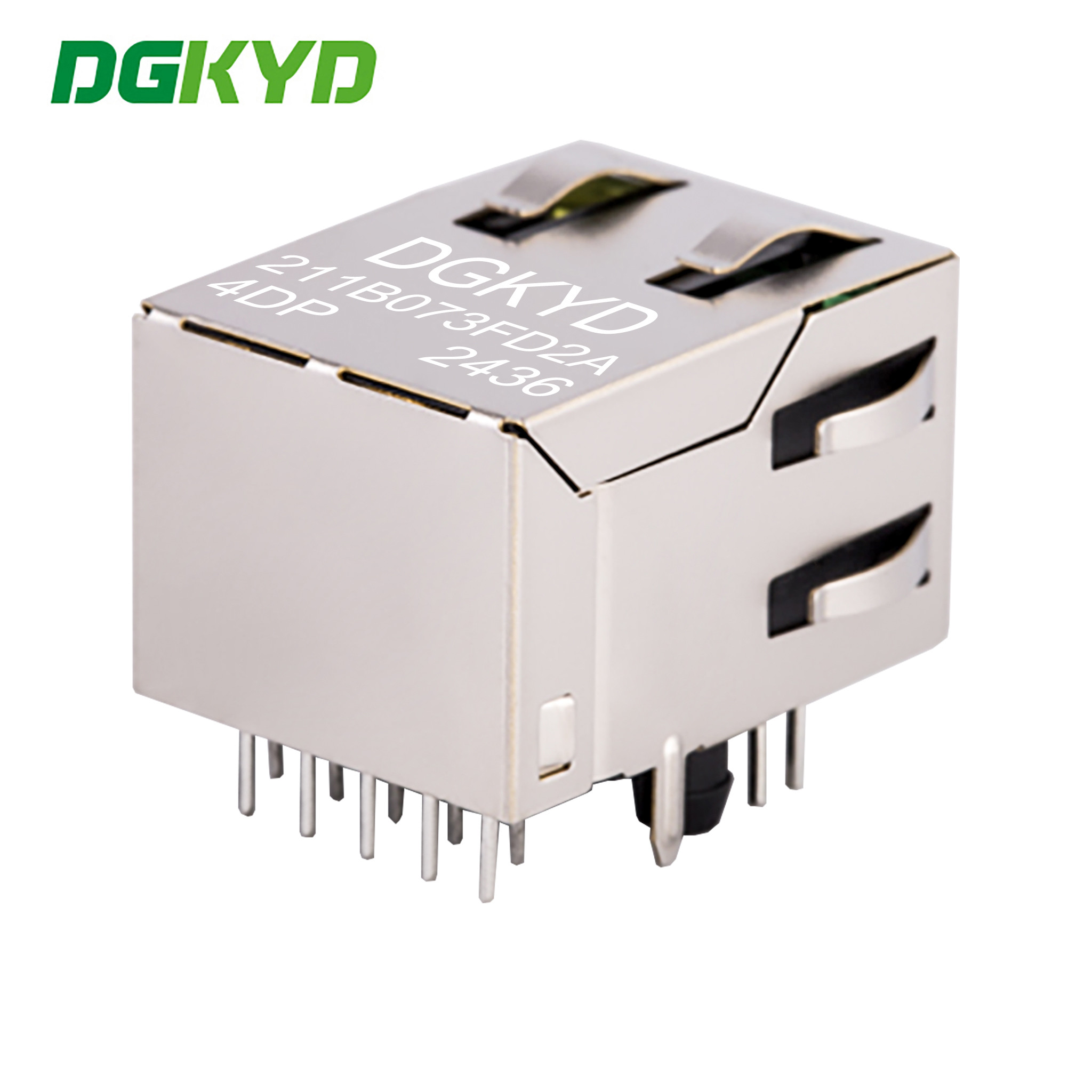

DGKYD211B073FD2A4DP RJ45 Connector POE Interface TAB-UP Ethernet Filter

Descrizione di prodotto

Filtro Ethernet TAB-UP DGKYD211B073FD2A4DP

Documento di specifica del prodotto
DGKYD211B073FD2A4DP.pdf
Parametri


Specificità del materiale:

• Nocciolo di plastica: Riempitore in fibra di vetro PBT Nero ((UL94V-0)
• Contatto: pin d'oro di 0,35 mm di spessore fos, nickel placcato in bronzo e poi con 6 u ̇ oro
• Terminale PCB: fosforo bronzo, stagno sul nichel
• Cassa:Fenolico, PBT nero (UL94V-0)
• Conchiglia metallica: lega di rame, stagno e nichel

  Applicazioni:
  Connessione principale integrata RJ45 utilizzata per:
  • 10/10/1000M scheda di rete,PCMCIA scheda di rete,USB Hub,switch di rete,router,trascettori a fibra ottica,ottica
  Trasmettitore, telefono IP,Internet set-top box, Internet camera, network bridge, computer, telecomunicazioni, modem,
  HomePNA, DSL/ADSL e così via.

  Specifiche elettriche a 25°C
  . Perdita di inserimento: 1-100MHZ -1,0 dBmax
  .Perdita di rotazione: 1-30MHZ -16,0 dBmin
  30-60MHZ -14.0dBmin
  60-80MHZ -10.0dBmin
  .Cross Talk: 1-30MHZ -40.0dBmin
  30-60MHZ -35.0dBmin
  60-80MHZ -30.0dBmin
  .CMR:1-100MHZ -35dBmin
  . Hi-pot:1500v AC 6S 1mA
  .Turn Ratio:1CT:1CT±3%
  .OCL:350uH @100KHZ 100Mv 8mA DC

•























  Tipo di interfaccia: applicazione della testa cristallina: 10 / 100 / 1000BASE-T Ethernet

  Tipo: RJ45 incorporato in materiale magnetico

  Frequenza di lavoro: caratteristica ad alta frequenza: filtraggio, antiinterferenza

  Temperatura di funzionamento:40 °C - 85 °C

  Temperatura di conservazione: - 40 °C - 85 °C

  Saldatura senza piombo: altezza di saldatura a onde fino a 265 °C

  RJ45 serie completa di accessori per circuiti integrati, fornitura diretta del produttore del connettore di rete RJ45

  1Modalità di esercizio: fabbricante

  2- Tempo di consegna: in orario, circaduePer settimane.

  3. Specificativi per le scelte: luce indicativa a LED ((verde, giallo, rosso, arancione, blu, LED bicolore) >

  Scudo con o senza dita EMI

  rapporto di bobina del nucleo magnetico

  diversificazione del circuito magnetico facoltativa

  rivestimento in oro a contatto (FU, 3U, 6U, 15u, 30U, 50U)

  materiale di alloggiamento in plastica (PBT,PA46,PA9T, LCP)

  4Le proprietà elettriche dei prodotti soddisfano gli standard del settore, l'aspetto e le proprietà meccaniche soddisfano le dimensioni dell'aspetto, gli standard del settore manifatturiero meccanico,e le norme di protezione dell'ambienteLa vostra soddisfazione è lo scopo del nostro servizio!

  Parametri di prestazione:

  1Applicato a Ethernet, coil ratio: 1CT: 1CT

  2Questo e' l'IEEE 802.3 & ANSIX 3.263 standard

  3Induttanza di circuito aperto (OCL): 350 uH(Minore) @ 100 kHz, 0.1VRMScon 8Ma DCBias

  4. Processo di saldatura a onde di 265 °C Max soddisfacendo i requisiti della norma UE ROHS

  5Resiste alla tensione: 2250VDC1mA massimo, 60

  6.Impedenza: 100 ohm

  7. Interfaccia RJ45 soddisfa FCC 68.5 standard

  8Resistenza CC: 1,5 Ω



  FAQ:

  1D: Lei è una società commerciale o di produzione?
  R: Siamo produttori, benvenuti nella nostra fabbrica.

  2D: Che mi dici del tempo di consegna?
  R: Per i prodotti in magazzino, la merce sarà consegnata entro 5-7 giorni lavorativi dopo il pagamento.il tempo di consegna deve essere confermato in base alla quantità dell'ordine.

  3. D: Puoi fornire campioni? Sono gratuiti?
  R: Sì. Di solito possiamo fornire 2-3 campioni di prodotti standard gratuiti per il test.

  4D: Posso metterci il mio logo?
  R: Sì. Come produttore con 11 anni di esperienza OEM, siamo pienamente in grado di personalizzare i prodotti per voi.
