Descrizione di prodotto

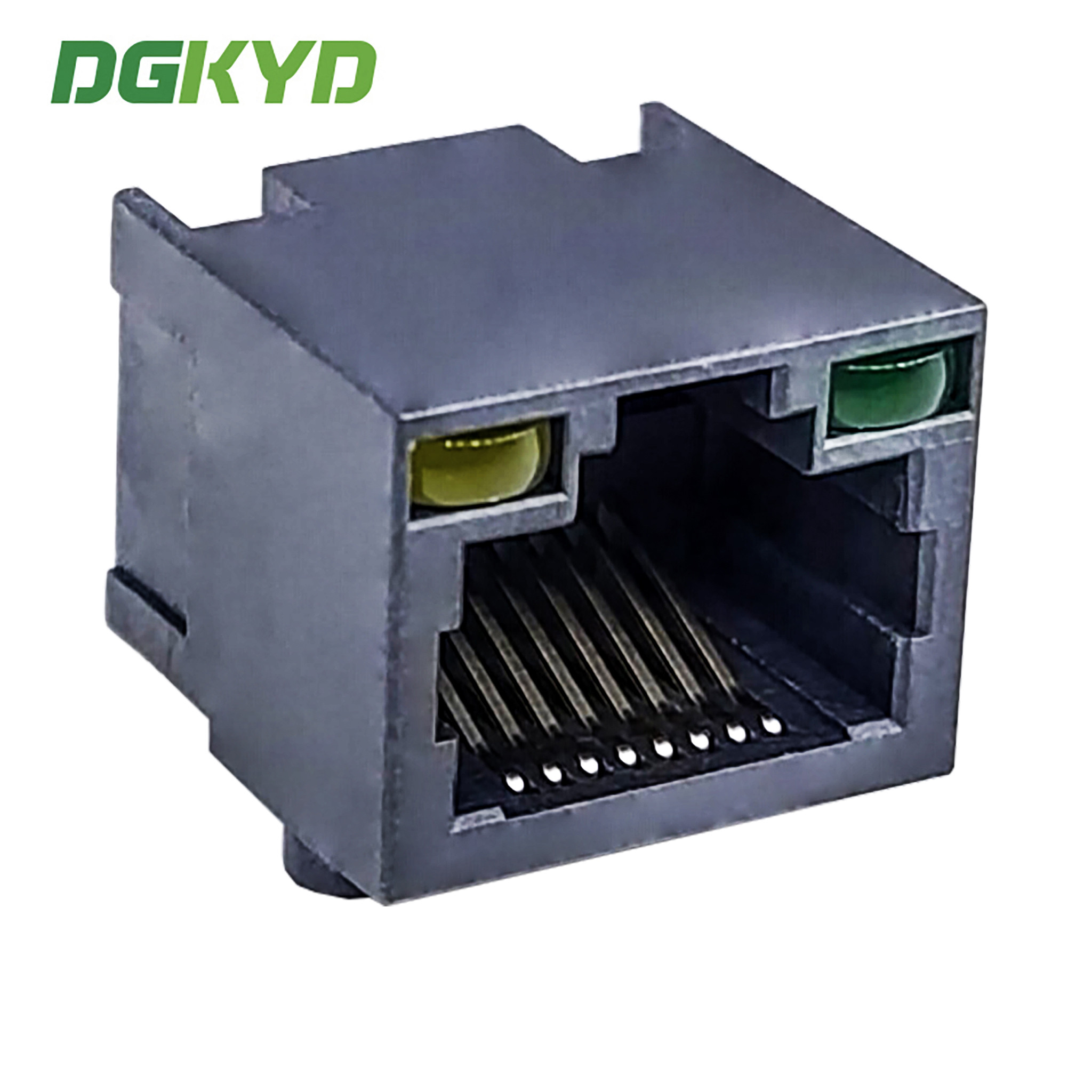

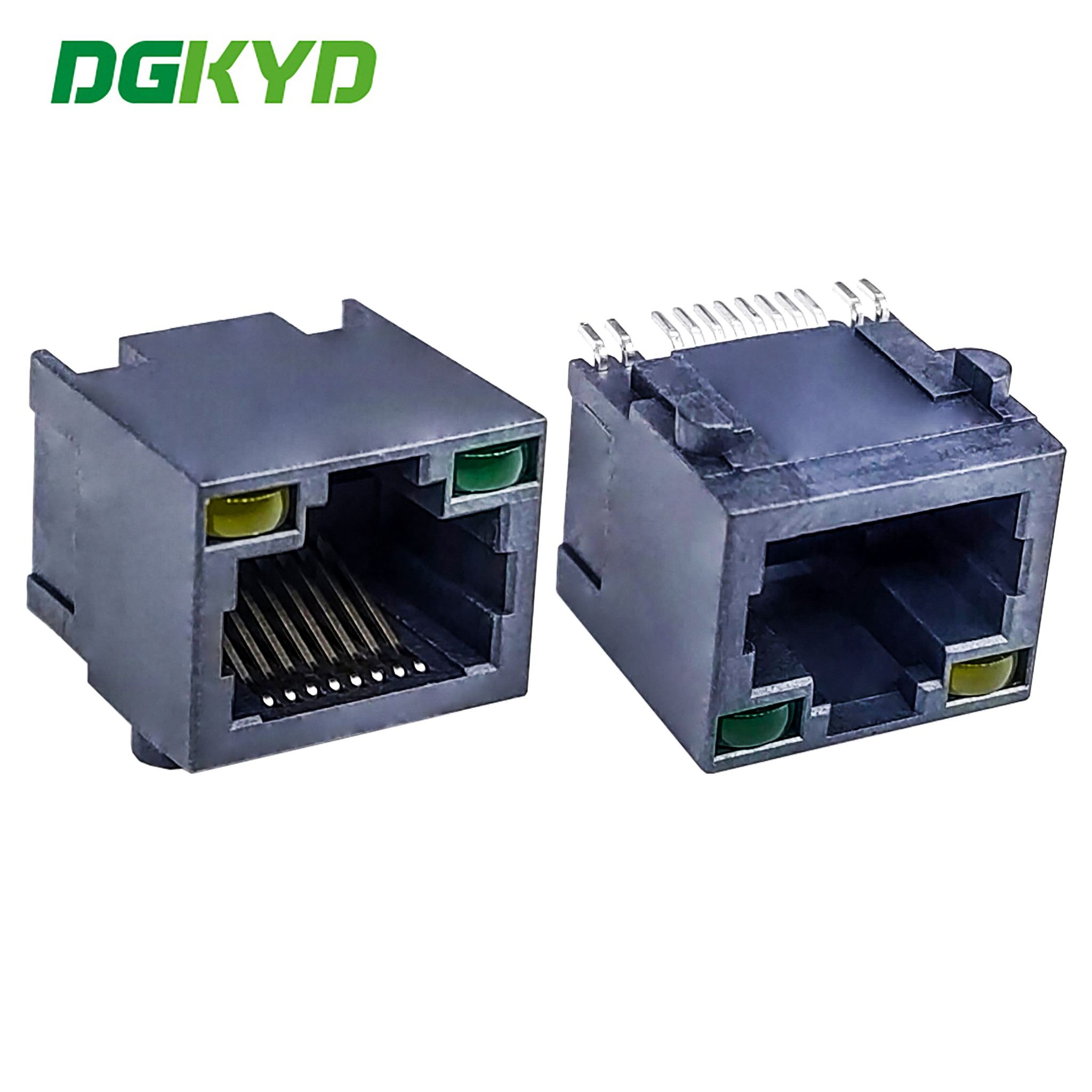

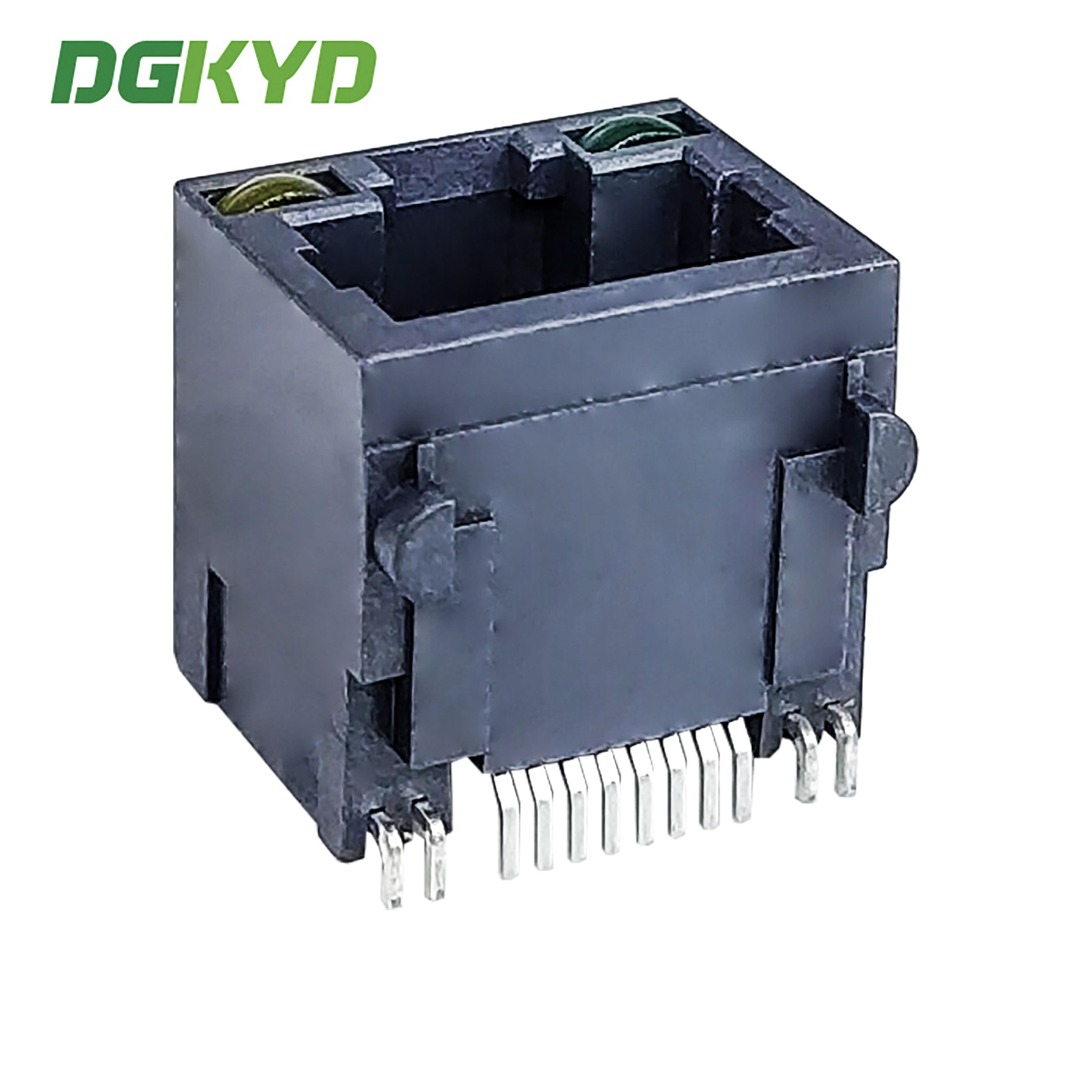

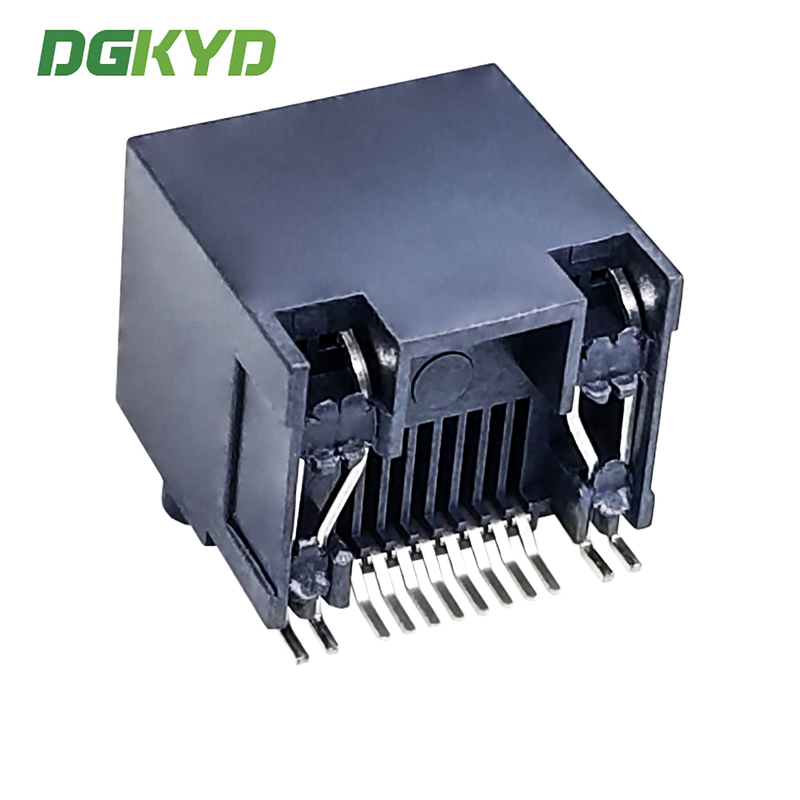

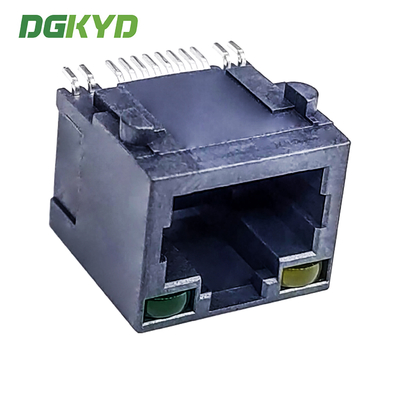

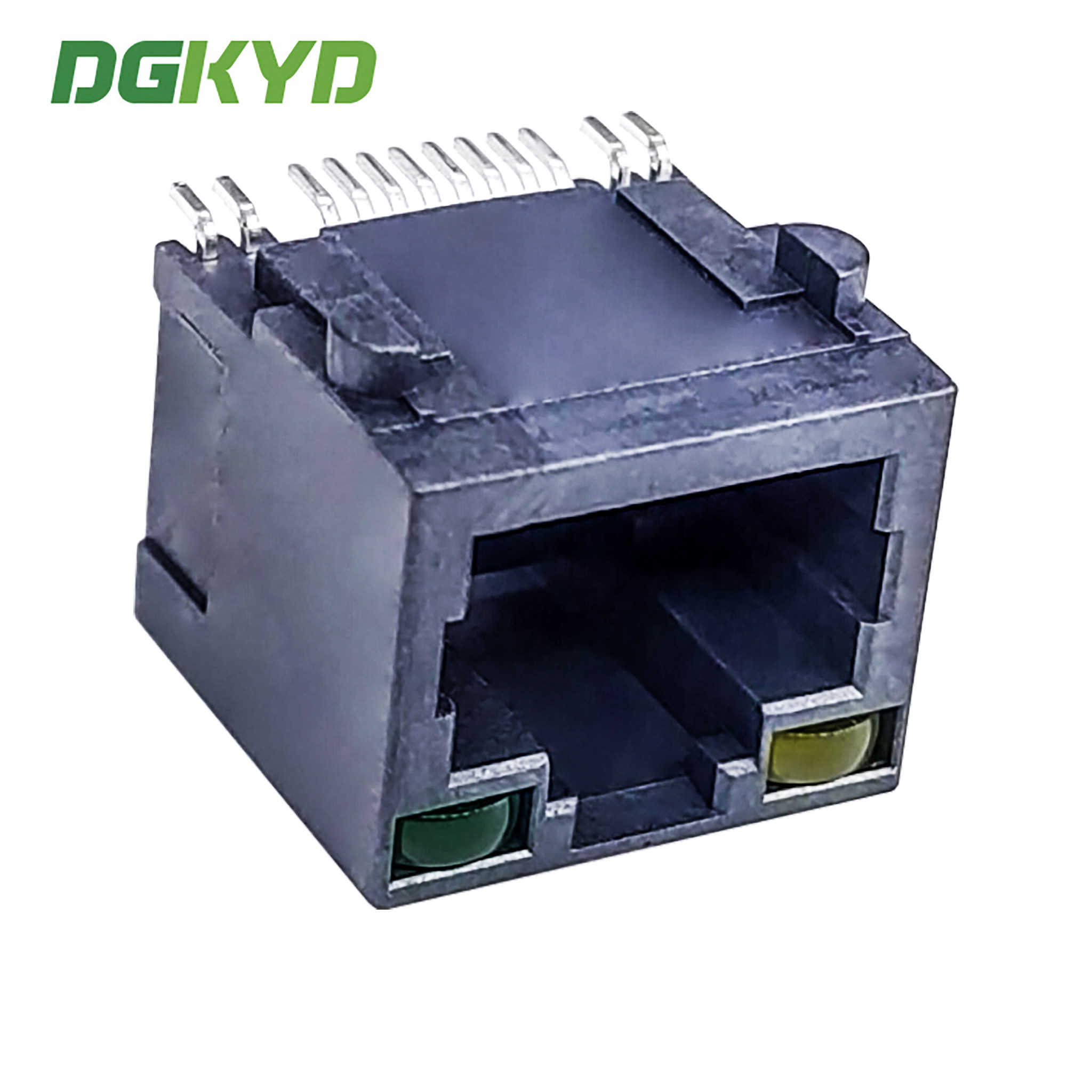

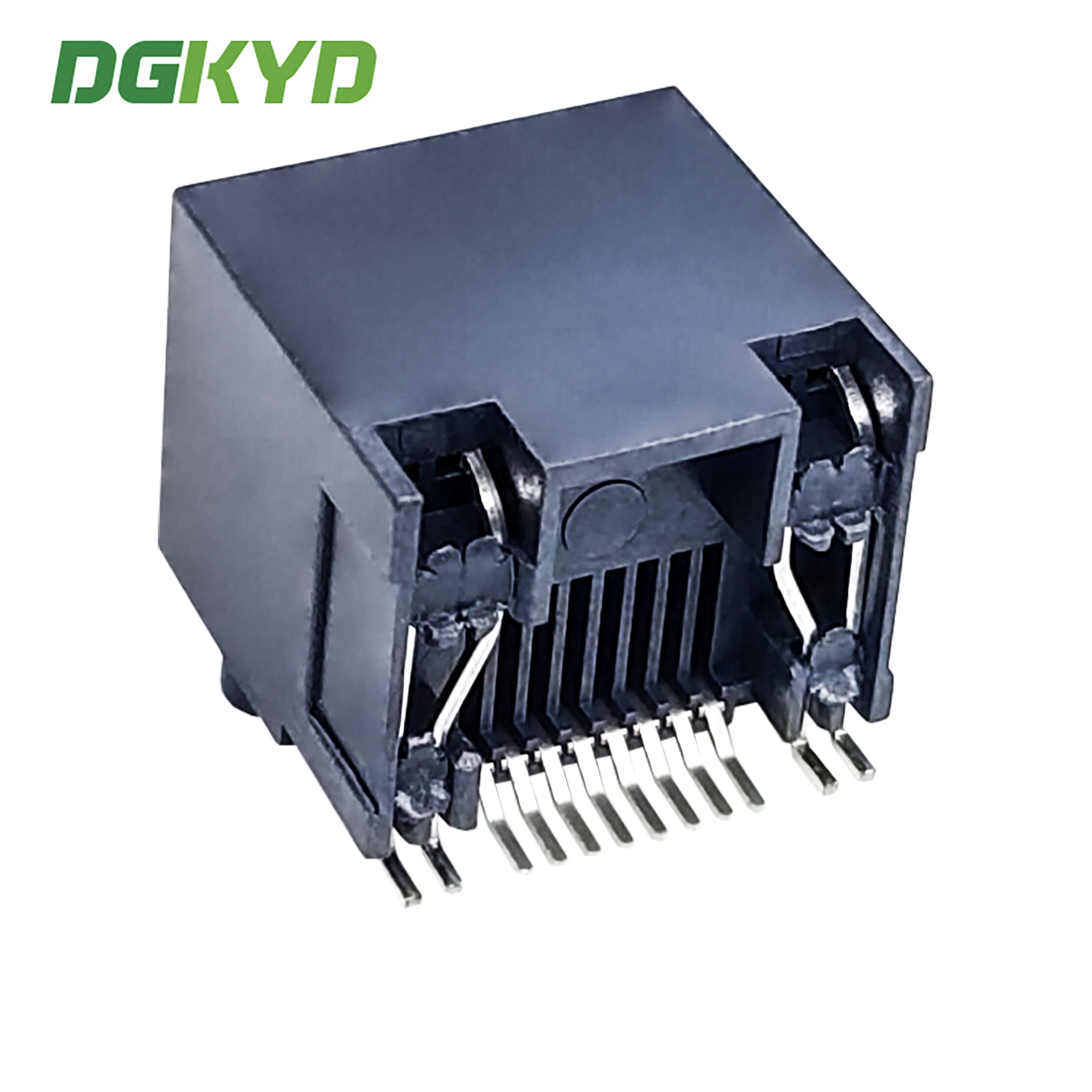

56 connettore a porta singola RJ45 interfaccia striscia luminosa interamente in plastica tipo patch DGKYD561188JB1A6SB1075
Documento Specifiche Prodotto
DGKYD561188JB1A6SB1075.pdf
| Codice Articolo |
DGKYD561188JB1A6SB1075 |
Marca |
DGKYD/OEM/ODM |
| Luogo di Origine |
Guangdong della Cina |
Certificazione |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipo Prodotto |
Connettore-Modulare |
Stile Connettore |
Jack |
| Tipo Jack |
RJ45 |
Tipo Connettore |
Modular Jack |
| Stile Linguetta |
Standard |
Linguetta |
TAB-UP |
| Filtro |
Senza Filtro |
Opzione LED |
Con LED |
| Colore LED |
Giallo/Verde |
Arresti Pannello |
Con Arresti Pannello |
| Schermato |
No |
Si Applica A |
Scheda a Circuito Stampato |
| Velocità Prestazioni |
10/100//1000BASE-T/TX |
Adatto per tipo di saldatura |
Riflusso (Alternativa). |
| Configurazione Porta |
Porte Singole |
Numero di Posizioni |
8 |
| Configurazione Jack |
1X1 |
Terminali per Porta |
8 |
| Materiale Schermatura |
Lega di Rame preplaccata con Nichel |
Orientamento Montaggio PCB |
Ingresso Laterale (Angolo Retto) |
| Materiale Placcatura Area di Accoppiamento Contatto |
Oro 6u/15u/30u/50u |
Materiale Base Contatto |
Bronzo Fosforoso |
| Materiale Placcatura Contatto Coda di Saldatura |
Stagno-Piombo su Nichel |
Stile Montaggio PCB |
Through Hole |
| Metodo Terminazione su Scheda PC |
Through Hole-Press-Fit |
Blocco Scheda |
Con/Senza Blocco Scheda |
| Materiale Alloggiamento |
LCP Poliestere |
Colore Alloggiamento |
Nero |
| Materiale Alloggiamento Temperatura |
Standard |
Classificazione Infiammabilità UL |
UL 94V-0 |
Tipo interfaccia: applicazione testina crystal: Ethernet 10 / 100 / 1000BASE-T
Tipo: RJ45 con magnetici integrati
Frequenza di lavoro: caratteristiche alta frequenza: filtraggio, anti-interferenza
Temperatura di lavoro: 40 ℃ - 85 ℃
Temperatura di stoccaggio: - 40 ℃ - 85 ℃
Saldatura senza piombo: saldatura a onda altezza fino a 265 ℃
Accessori circuito integrato completi serie RJ45, fornitura diretta produttore connettori di rete RJ45
1. Modalità di business: Produttore
2. Tempi di consegna: consegna puntuale, circa due settimane.
3. Specifiche a scelta: luce indicatore LED (verde, giallo, rosso, arancione, blu, LED bicolore)>
Schermatura con dita EMI o meno
rapporto di bobina del nucleo magnetico
diversificazione opzionale del circuito magnetico
placcatura oro contatto (FU, 3U, 6U, 15u, 30U, 50U)
materiale alloggiamento plastica (PBT,PA46,PA9T, LCP)
4. Le proprietà elettriche dei prodotti soddisfano gli standard industriali, l'aspetto e le proprietà meccaniche soddisfano le dimensioni dell'aspetto, gli standard dell'industria manifatturiera meccanica e gli standard di protezione ambientale. La vostra soddisfazione è lo scopo del nostro servizio!
Parametri di prestazione:
1. Applicato a Ethernet, rapporto di bobina: 1CT: 1CT
2. Soddisfa IEEE 802.3 & ANSI X 3.263 standard
3. Induttanza a circuito aperto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS con 8Ma DC Bias
4. Processo di saldatura a onda di 265 ℃ Max conforme ai requisiti dello standard EU ROHS
5. Tensione di tenuta: 2250VDC 1mA max, 60s
6.Impedenza: 100 ohm
7. L'interfaccia RJ45 soddisfa lo standard FCC 68.5
8. Resistenza DC: 1.5 Ω
