Descrizione di prodotto

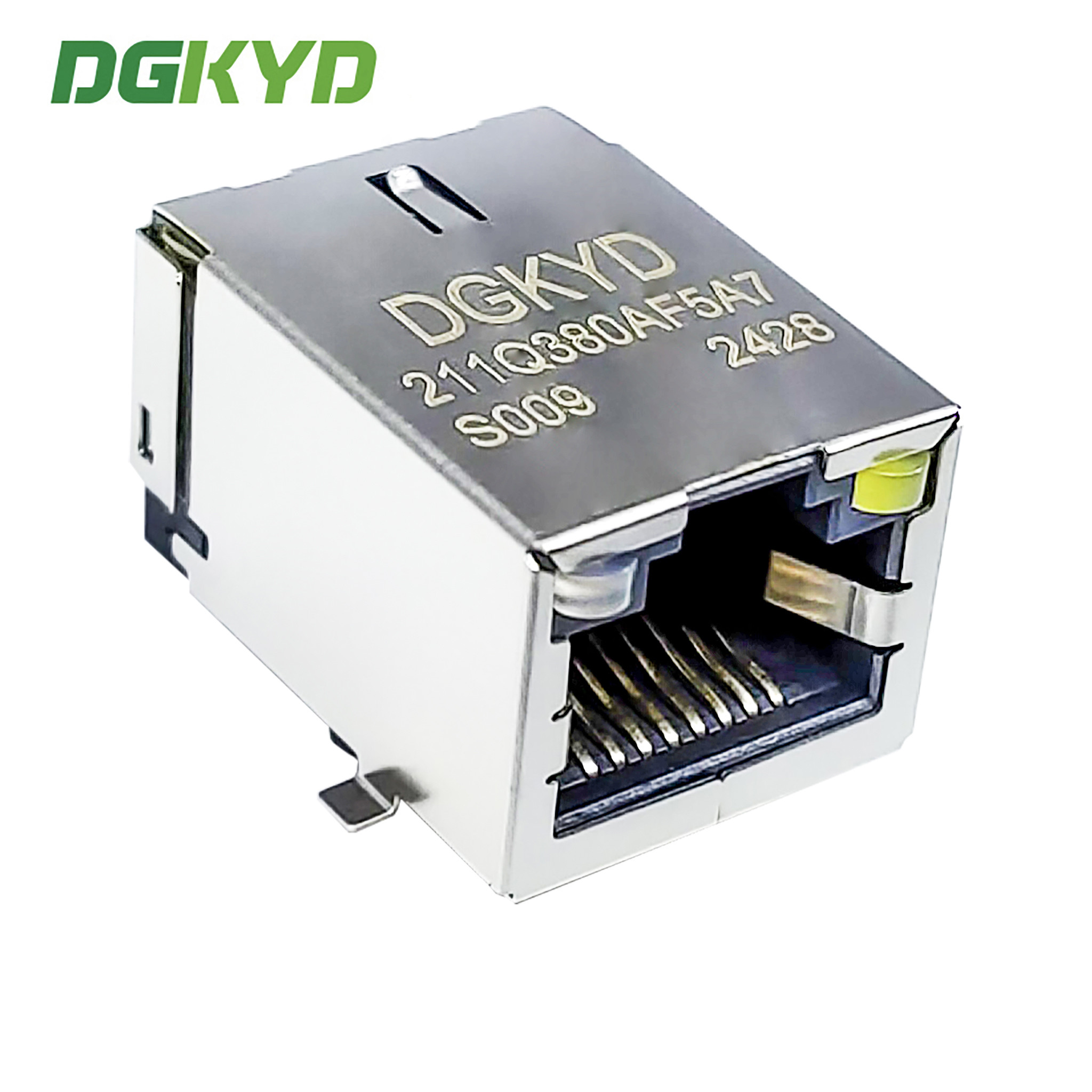

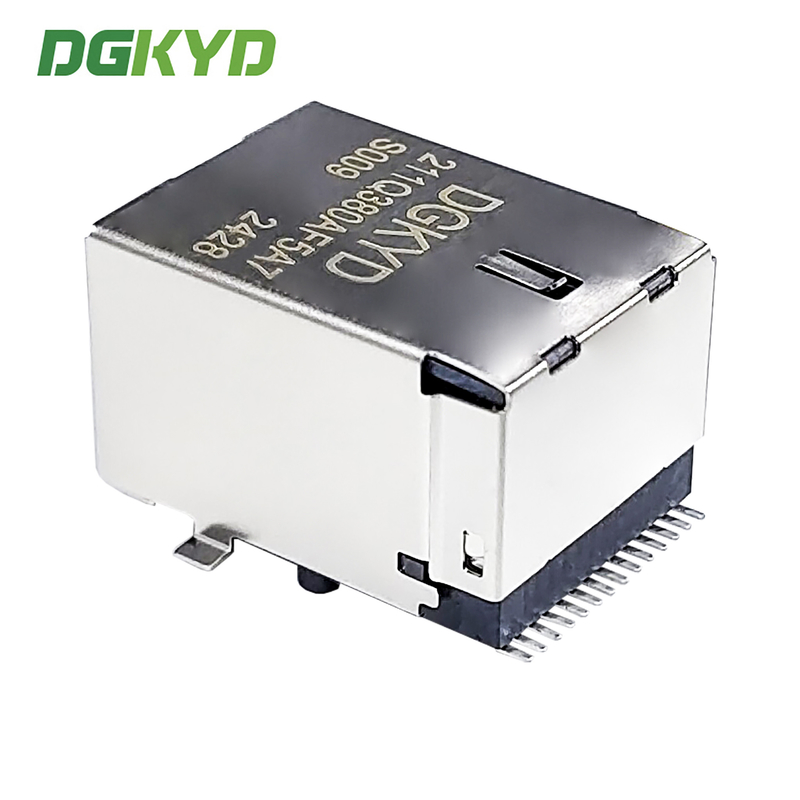

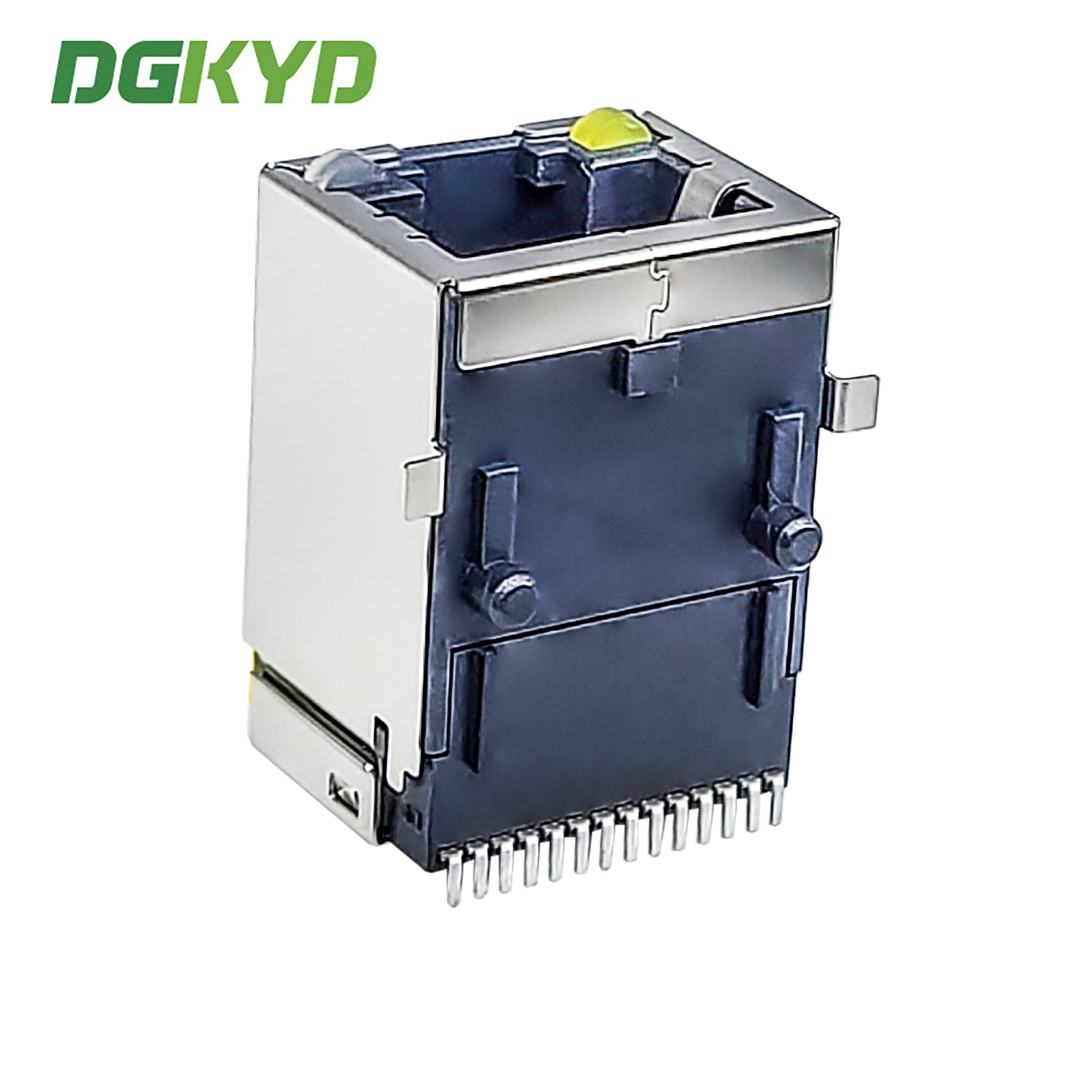

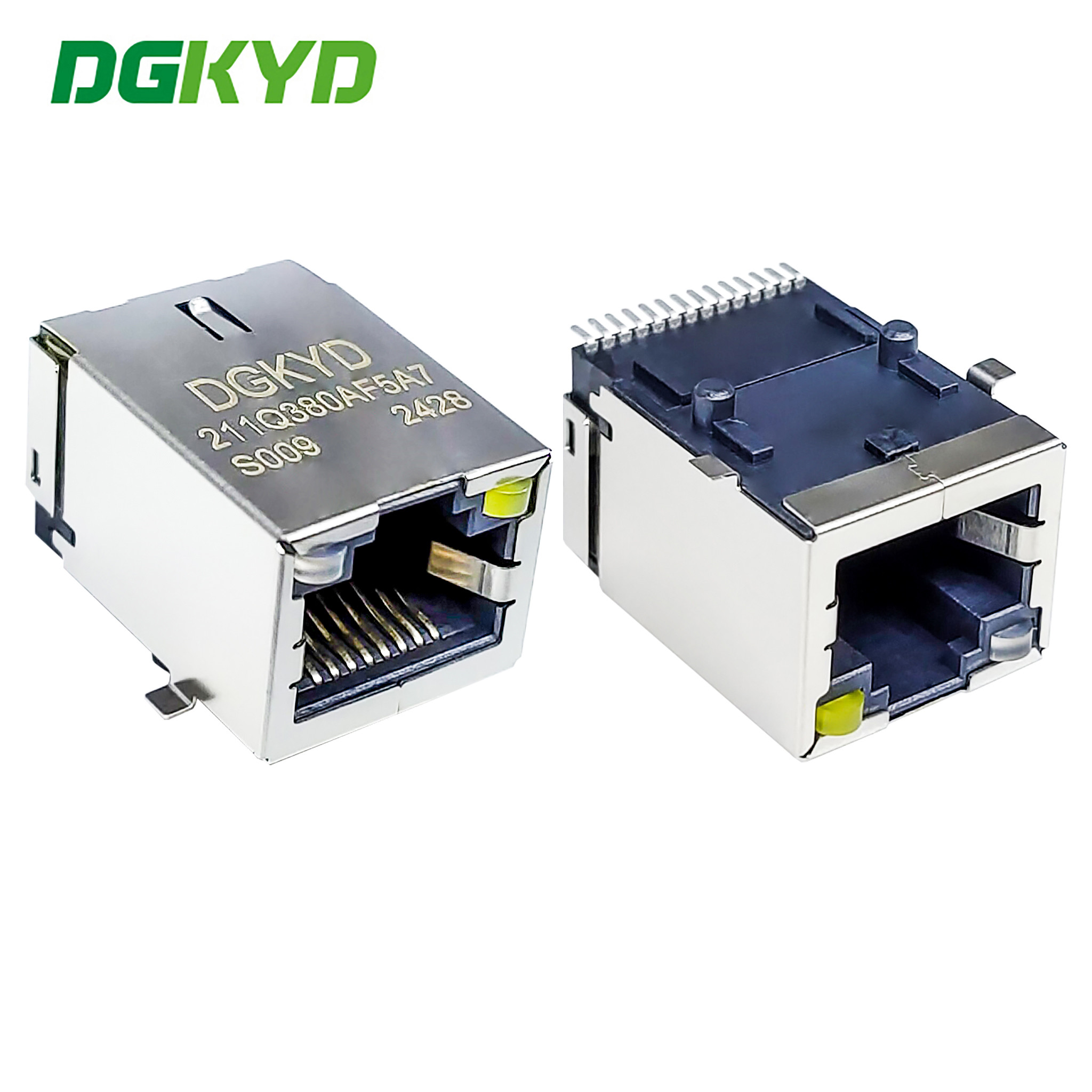

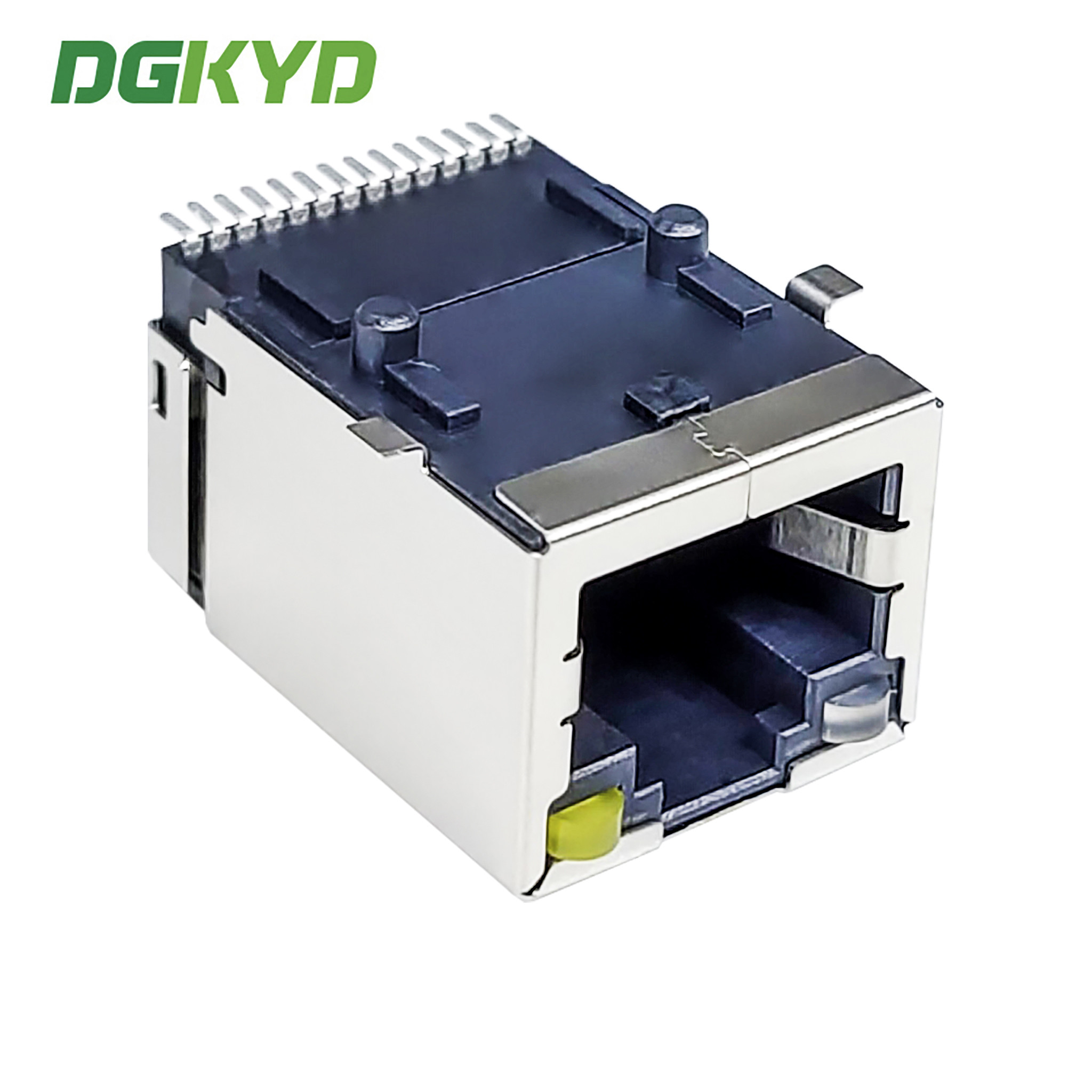

Connettore RJ45 a montaggio superficiale con RJ45 gigabit e materiale LCP leggero DGKYD211Q380AF5A7S009
Documento delle specifiche del prodotto
DGKYD211Q380AF5A7S009.pdf
| Codice articolo |
DGKYD211Q380AF5A7S009 |
Marchio |
DGKYD/OEM/ODM |
| Luogo di origine |
Guangdong, Cina |
Certificazione |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipo di prodotto |
Connettore-Modulare |
Stile connettore |
Jack |
| Tipo di jack |
RJ45 |
Tipo di connettore |
Jack modulare |
| Stile di blocco |
Standard |
Blocco |
TAB-UP |
| Filtro |
Con filtro |
Opzione LED |
Con LED |
| Colore LED |
Verde/Arancione-Giallo |
Arresti pannello |
Senza arresti pannello |
| Schermato |
Sì |
Si applica a |
Circuito stampato |
| Velocità di prestazione |
10/100/BASE-T/TX |
Adatto per tipo di saldatura |
Reflowsolding (alternativo). |
| Configurazione porte |
Porte singole |
Numero di posizioni |
10 |
| Configurazione jack |
1X1 |
Terminali per porta |
8 |
| Materiale schermatura |
Lega di rame preplaccata con nichel |
Orientamento di montaggio PCB |
Ingresso laterale (angolo retto) |
| Materiale di placcatura dell'area di accoppiamento del contatto |
Oro 6u/15u/30u/50u |
Materiale base del contatto |
Bronzo fosforoso |
| Materiale di placcatura del contatto della coda di saldatura |
Stagno-Piombo su nichel |
Stile di montaggio PCB |
Through Hole |
| Metodo di terminazione alla scheda PC |
Through Hole-Press-Fit |
Blocco scheda |
Con/Senza blocco scheda |
| Materiale alloggiamento |
Poliestere LCP |
Colore alloggiamento |
Nero |
| Temperatura materiale alloggiamento |
Standard |
Valutazione di infiammabilità UL |
UL 94V-0 |
Tipo di interfaccia: applicazione con testa a cristallo: Ethernet 10 / 100 / 1000BASE-T
Tipo: RJ45 con magnetici integrati
Frequenza di lavoro: alta frequenza caratteristica: filtraggio, anti-interferenza
Temperatura di lavoro: 40 ℃ - 85 ℃
Temperatura di stoccaggio: - 40 ℃ - 85 ℃
Saldatura senza piombo: altezza di saldatura a onda fino a 265 ℃
Serie completa di accessori per circuiti integrati RJ45, fornitura diretta del produttore di connettori di rete RJ45
1. Modalità commerciale: Produttore
2. Tempi di consegna: consegna puntuale, circa due settimane.
3. Specifiche per le scelte: spia LED (verde, giallo, rosso, arancione, blu, LED bicolore)>
Schermatura con o senza dita EMI
rapporto di avvolgimento del nucleo magnetico
diversificazione del circuito magnetico opzionale
placcatura in oro del contatto (FU, 3U, 6U, 15u, 30U, 50U)
materiale dell'alloggiamento in plastica (PBT, PA46, PA9T, LCP)
4. Le proprietà elettriche dei prodotti soddisfano gli standard del settore, l'aspetto e le proprietà meccaniche soddisfano le dimensioni dell'aspetto, gli standard del settore manifatturiero meccanico e gli standard di protezione ambientale. La tua soddisfazione è lo scopo del nostro servizio!
Parametri di prestazione:
1. Applicato a Ethernet, rapporto di avvolgimento: 1CT: 1CT
2. Soddisfa IEEE 802.3 & ANSI X standard 3.263
3. Induttanza a circuito aperto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS con 8Ma DC Bias
4. Processo di saldatura a onda di 265 ℃ Max conforme ai requisiti dello standard EU ROHS
5. Tensione di tenuta: 2250VDC 1mA max, 60s
6.Impedenza: 100 ohm
7. L'interfaccia RJ45 soddisfa FCC standard 68.5
8. Resistenza CC: 1.5 Ω
