SMT RJ45 connettore Ethernet a porta singola senza luce 8P8C tipo patch DGKYDCB851188GWW6SB3133

Quantità di ordine minimo : Negoziato Prezzo : Please contact us to get the latest price.
Imballaggi particolari : 1200Tray in cartone Tempi di consegna : 10 giorni
Termini di pagamento : T/T, D/P, D/A, L/C, Western Union, MoneyGram Capacità di alimentazione : 100K pc/giorno
Luogo di origine: DongGuan della Cina Marca: DGKYD
Certificazione: RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 Numero di modello: DGKYDCB851188GWW6SB3133

Informazioni dettagliate

Tipo di prodotto: RJ45 Metodo di incapsulamento: Singolo pacchetto in-linea
Stile del supporto del PWB: SMD Forma: Rettangolo
Scudo: Materiale d'abitazione di plastica: LCP nero
Numero di perni: 8 Numero dei centri: 8
Dimensione (mm): 16.3 * 16.4 * 11.3 Doratura sulle spine: 3U
Temperatura di esercizio: - 40 ℃ ~ ℃ 85 Temperatura di conservazione: - 40 ℃ ~ ℃ 85
Evidenziare:

Singolo porto di SMD RJ45

,

Singolo porto di 8P8C RJ45

,

Connettore Rj45 di Ethernet 8P8C

Descrizione di prodotto

Connettore Ethernet a porta singola SMD RJ45 senza luce 8P8C tipo patch



DGKYDCB851188GWW6SB3133 Connettore porta di rete Rj45 piastra di affondamento 8.5 senza schermatura luminosa 8P8C tipo patch



I nostri punti di forza:

Tipo di interfaccia: testina di cristallo applicazione: Ethernet 10 / 100 / 1000BASE-T

Tipo: RJ45 con magnetici integrati

Frequenza di lavoro: alta frequenza caratteristica: filtraggio, anti-interferenza

Temperatura di esercizio: 0 ℃ - 70 ℃,

Temperatura di stoccaggio: - 40 ℃ - 85 ℃

Saldatura senza piombo: altezza di saldatura a onda fino a 265 ℃



Serie completa RJ45 di accessori per circuiti integrati, fornitura diretta del produttore di connettori di rete RJ45

1. Modalità di business: Produttore

2. Tempi di consegna: consegna puntuale, circa due settimane.

3. Specifiche per le scelte: spia LED (verde, giallo, rosso, arancione, blu, LED bicolore)

Schermatura con dita EMI o meno

rapporto di avvolgimento del nucleo magnetico

diversificazione del circuito magnetico opzionale

placcatura in oro dei contatti (FU, 3U, 6U, 15u, 30U, 50U)

materiale dell'alloggiamento in plastica (PBT, PA46, PA9T, LCP)

4. Le proprietà elettriche dei prodotti soddisfano gli standard del settore, l'aspetto e le proprietà meccaniche soddisfano le dimensioni dell'aspetto, gli standard del settore della produzione meccanica e gli standard di protezione ambientale. La tua soddisfazione è lo scopo del nostro servizio!



Parametri di prestazione:

1. Applicato a Ethernet, rapporto di avvolgimento: 1CT: 1CT

2. Soddisfa lo standard IEEE 802.3 e ANSI X 3.263

3. Induttanza a circuito aperto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS con polarizzazione CC 8Ma

4. Processo di saldatura a onda di 265 ℃ Max che soddisfa i requisiti dello standard EU ROHS

5. Tensione di tenuta: 2250VDC 1mA max, 60s

6. Impedenza: 100 ohm

7. L'interfaccia RJ45 soddisfa lo standard FCC 68.5

8. Resistenza CC: 1,5 Ω



 Parametri

Codice articolo DGKYDCB851188GWW6SB3133 Marchio DGKYD/OEM/ODM
Luogo di origine Guangdong della Cina Certificazione RoHS/CE/FCC/CE/ISO9001/ISO14001
Tipo di prodotto  Connettore-Modulare Stile connettore Jack
Tipo jack RJ45 Tipo di connettore  Jack modulare
Stile di chiusura Standard Chiusura TAB-UP
Filtro Senza filtro Opzione LED Senza LED
Colore LED No Arresti pannello Con arresti pannello
Schermato Si applica a  Circuito stampato
Velocità di prestazione 10/100/1000 BASE-T/TX Adatto per tipo di saldatura Reflowsolding (alternativo).
Configurazione porte  Porte singole Numero di posizioni  8
Configurazione jack 1X1 Terminali per porta 8
Materiale di schermatura Lega di rame preplaccata con nichel Orientamento di montaggio PCB  Ingresso laterale (angolo retto)
Materiale di placcatura dell'area di accoppiamento del contatto  Oro 6u/15u/30u/50u Materiale di base del contatto  Bronzo fosforoso
Materiale di placcatura del contatto della coda di saldatura  Stagno-piombo su nichel Stile di montaggio PCB  Through Hole
Metodo di terminazione alla scheda PC  Through Hole-Press-Fit Blocco scheda Con/Senza blocco scheda
Materiale dell'alloggiamento  Poliestere LCP Colore alloggiamento Nero
Temperatura materiale alloggiamento  Standard Valutazione di infiammabilità UL  UL 94V-0

Disegni

SMT RJ45 connettore Ethernet a porta singola senza luce 8P8C tipo patch DGKYDCB851188GWW6SB3133 0

Immagini

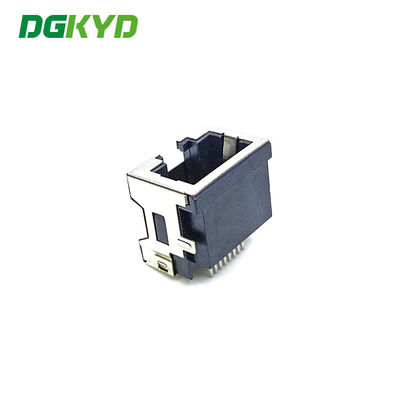

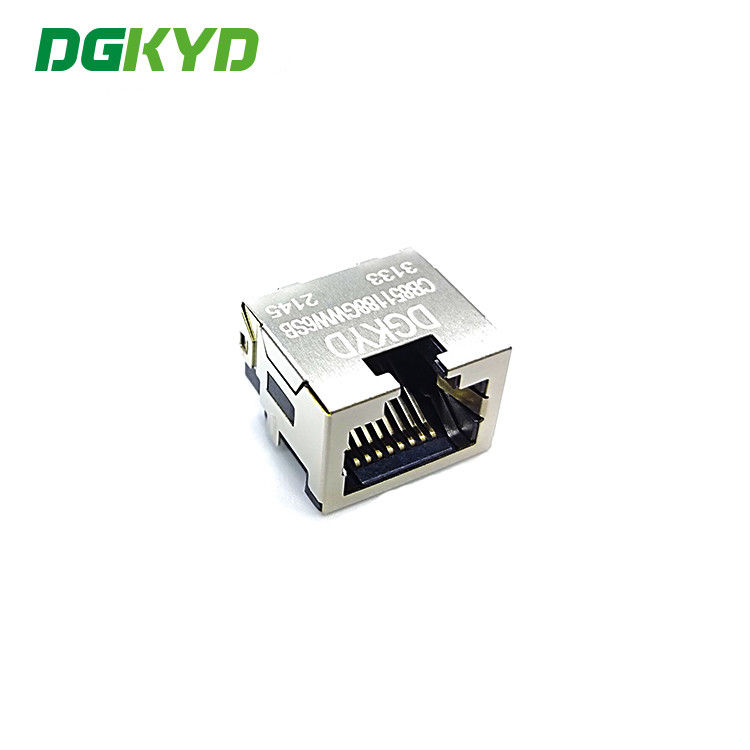

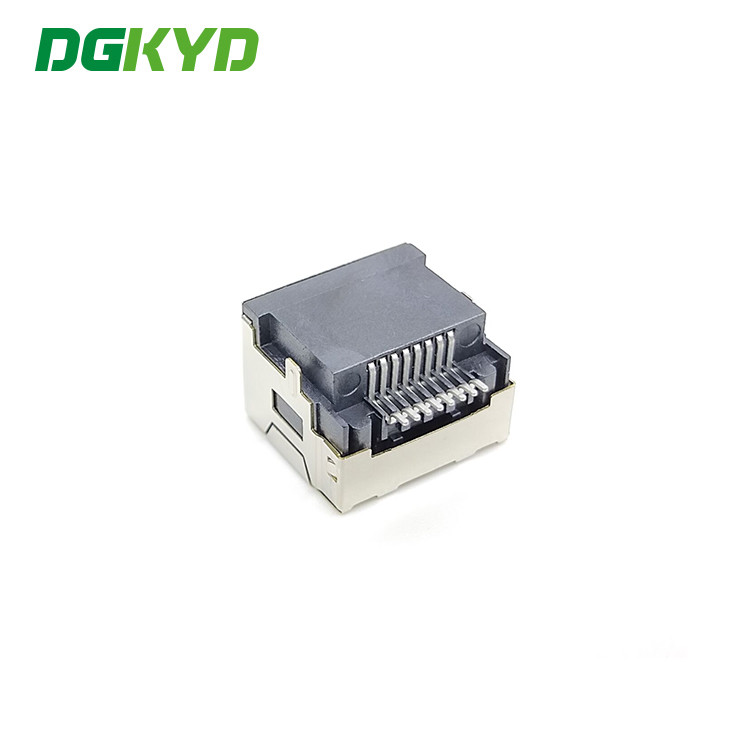

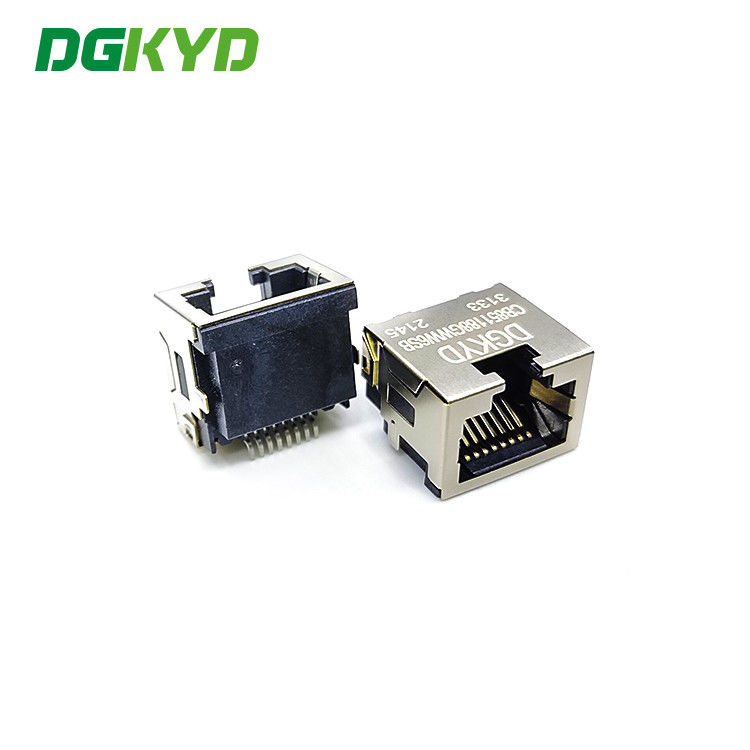

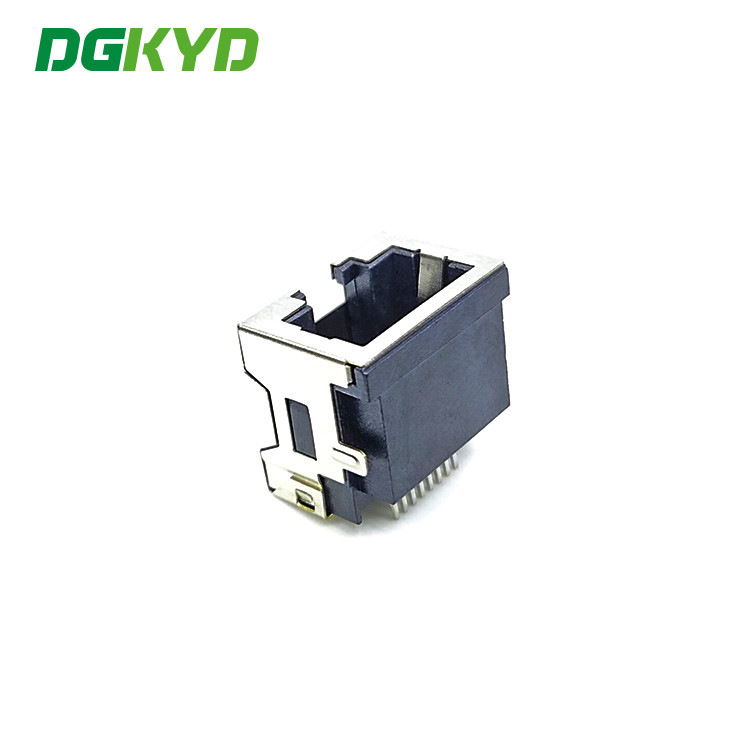

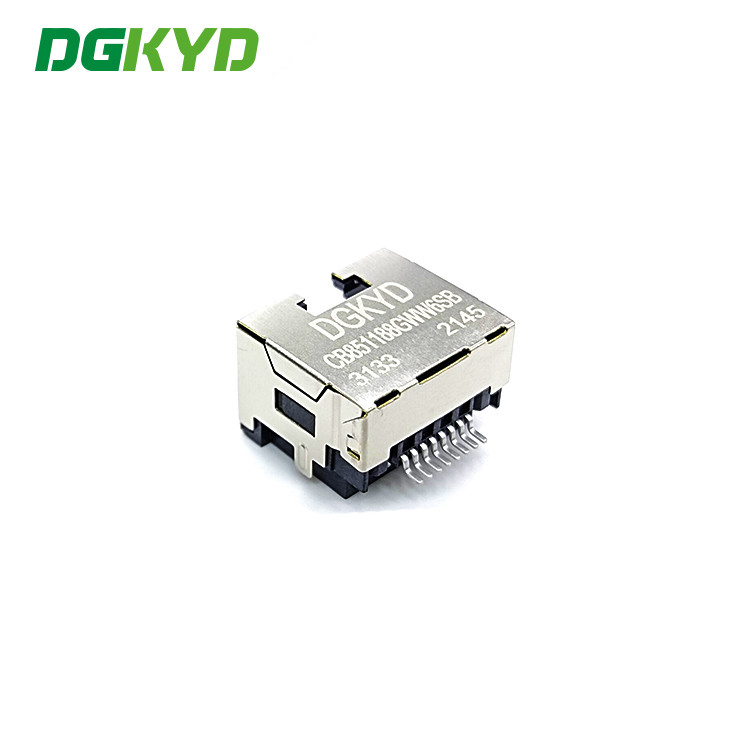

SMT RJ45 connettore Ethernet a porta singola senza luce 8P8C tipo patch DGKYDCB851188GWW6SB3133 1
