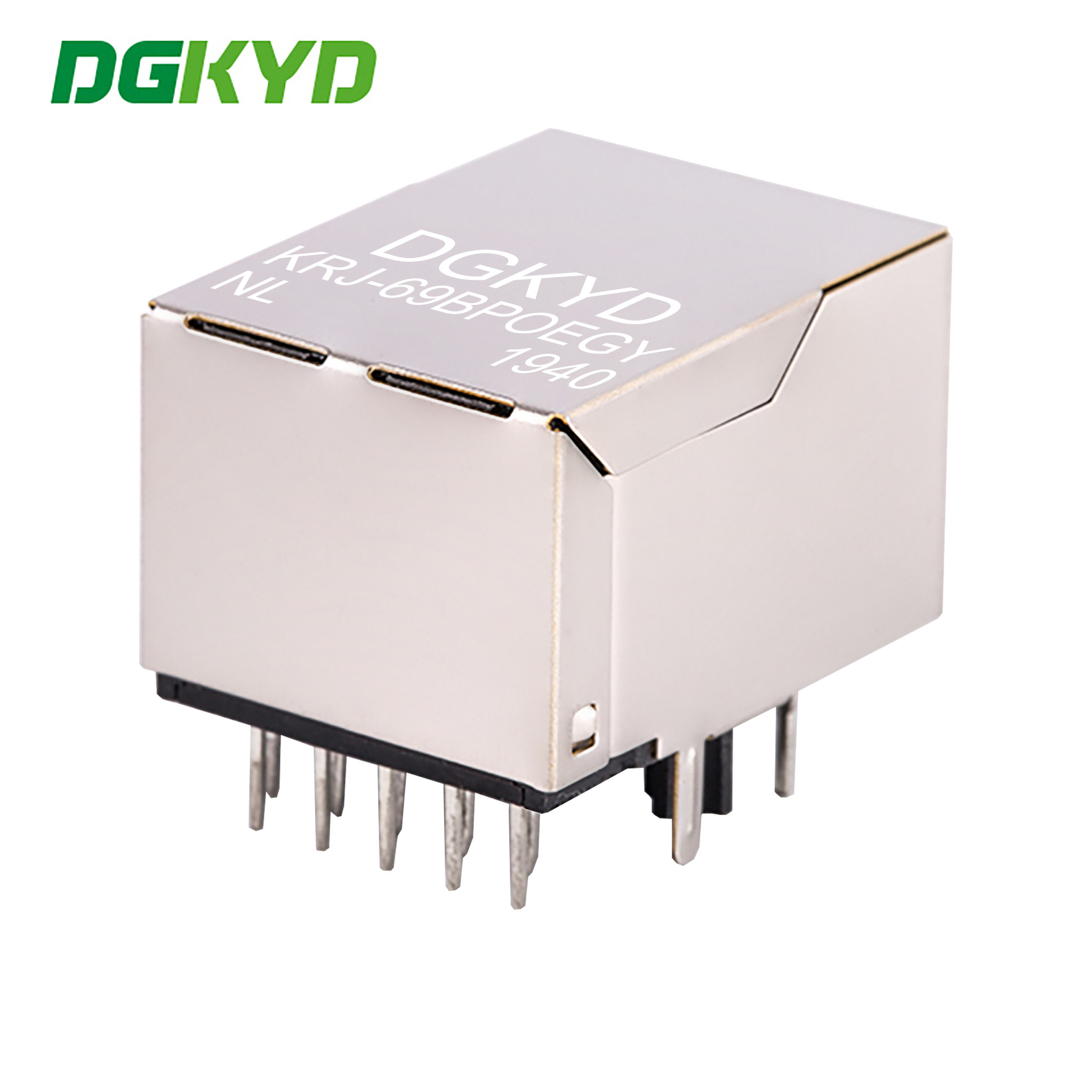

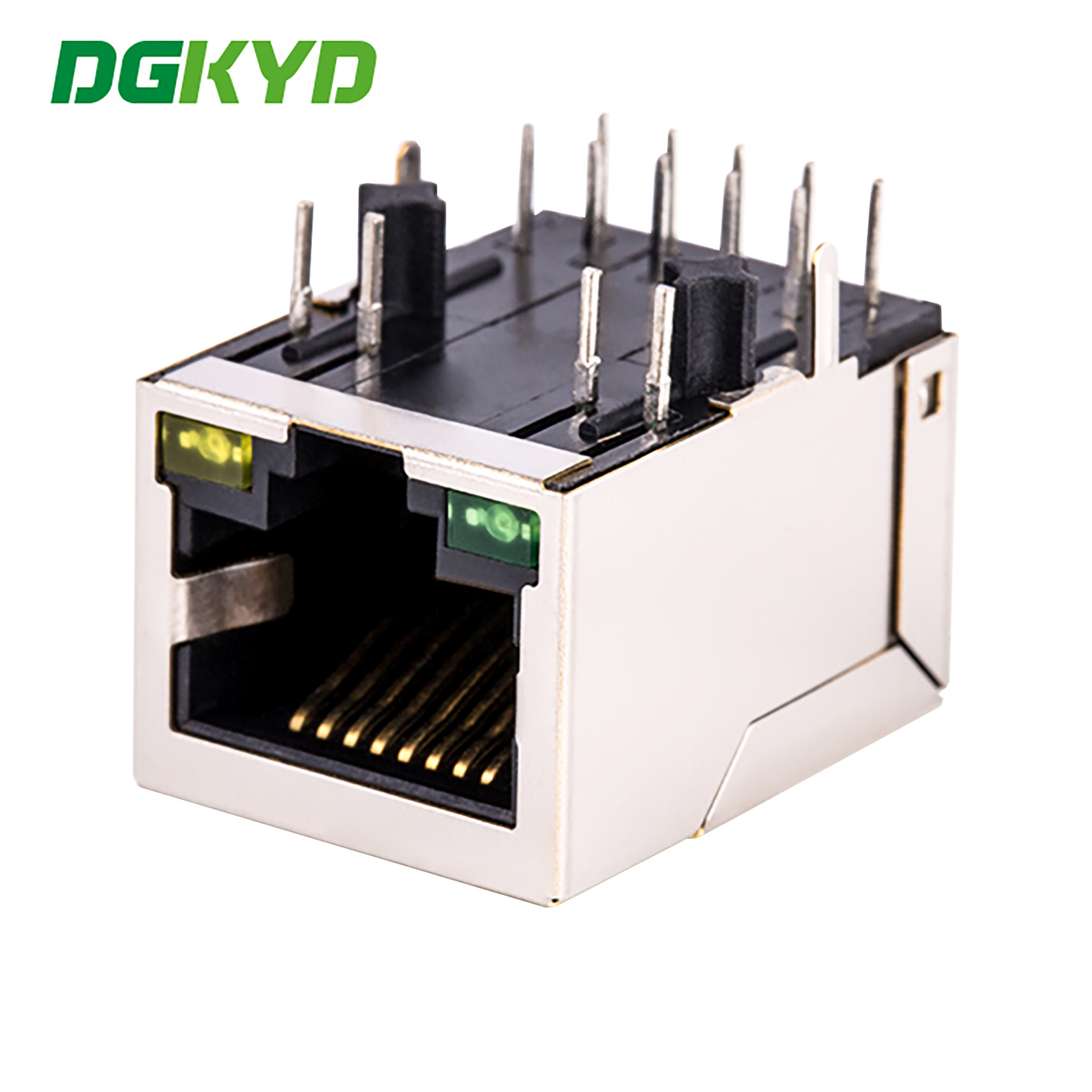

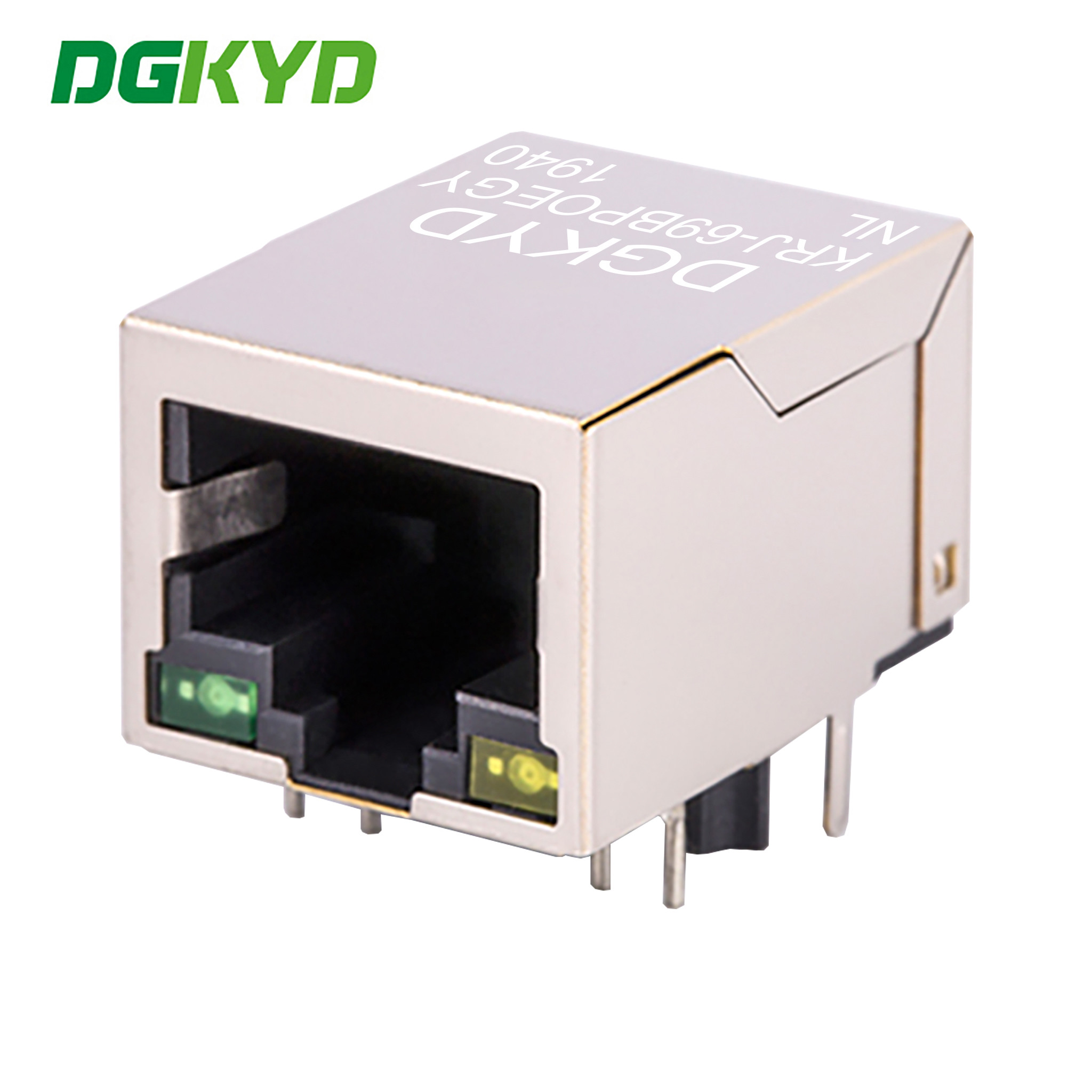

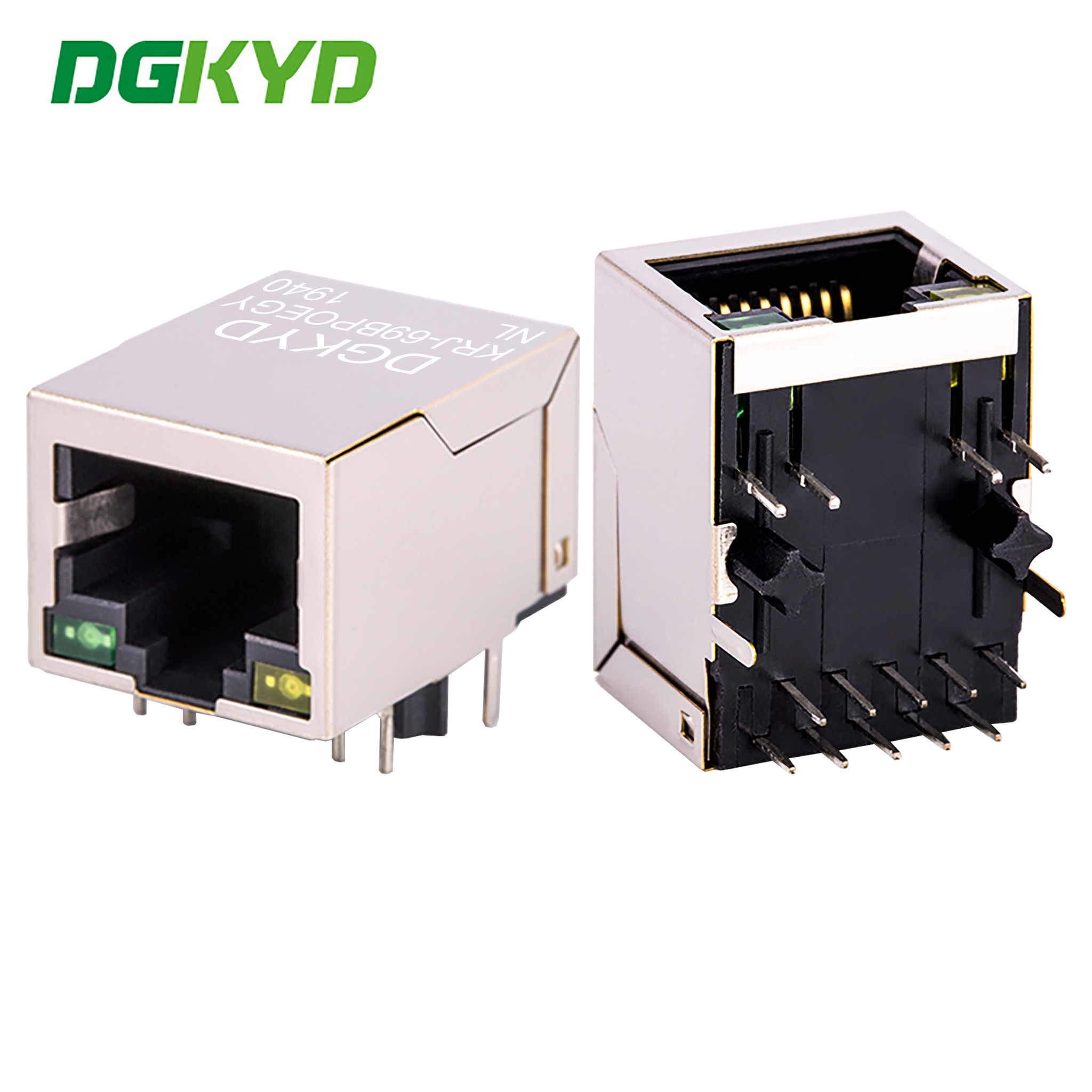

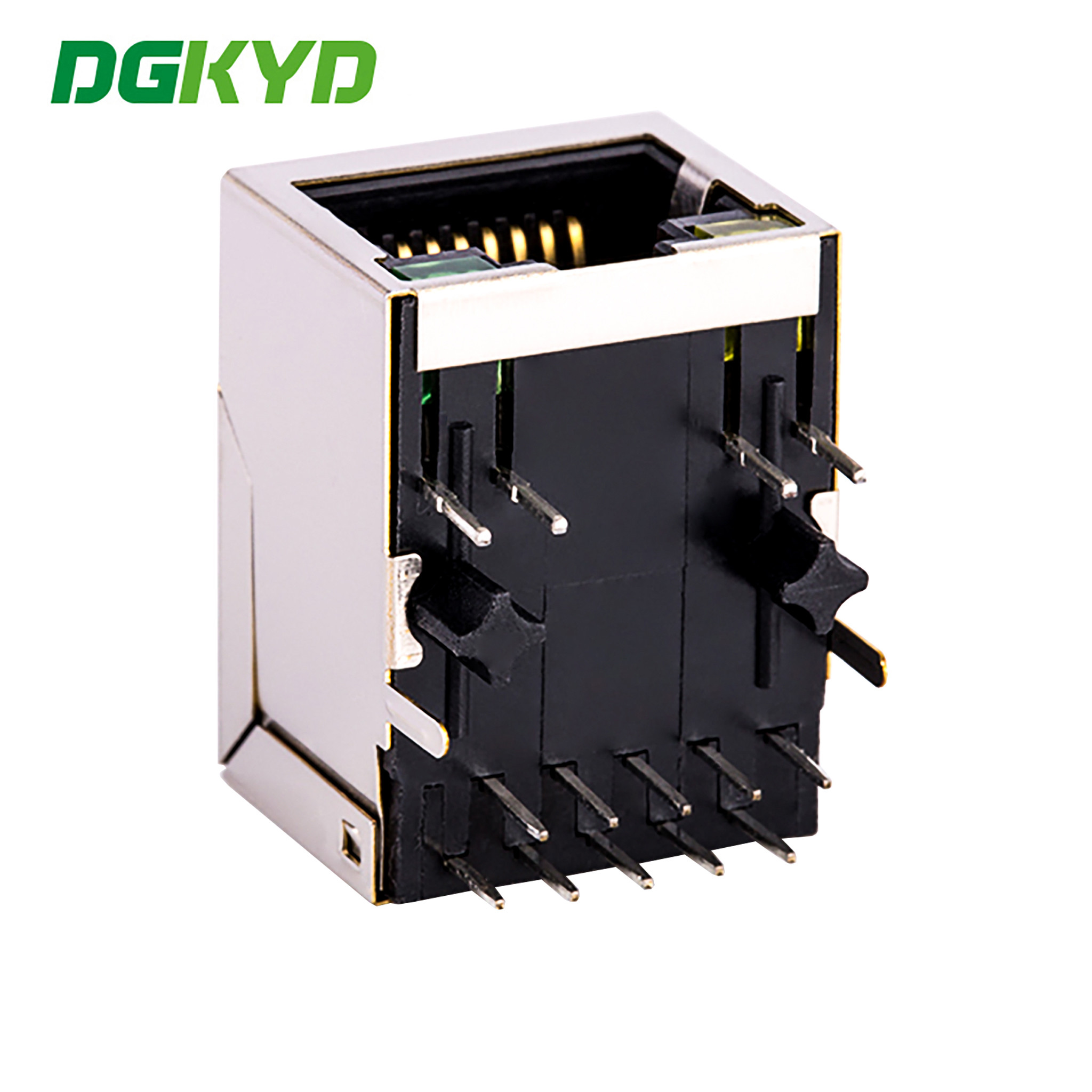

Potenza POE presa di collegamento RJ45 cavo Ethernet 100Mbps connettore KRJ-69BPOEGYNL

Descrizione di prodotto

Presa di connessione RJ45 per alimentazione POE, cavo Ethernet 100Mbps, connettore testa di cristallo KRJ-69BPOEGYNL

Documento Specifiche di Prodotto
KRJ-69BPOEGYNL.pdf

I nostri punti di forza:
Tipo di interfaccia: testa di cristallo applicazione: Ethernet 10 / 100 / 1000BASE-T
Tipo: RJ45 con magnetici integrati
Frequenza di lavoro: alta frequenza caratteristica: filtraggio, anti-interferenza
Temperatura di lavoro: - 40 ℃ - 85 ℃
Temperatura di stoccaggio: - 40 ℃ - 85 ℃
Saldatura senza piombo: saldatura a onda altezza fino a 265 ℃

Accessori per circuiti integrati completi RJ45, fornitura diretta produttore connettori di rete RJ45
1. Modalità di business: Produttore
2. Tempi di consegna: consegna puntuale, circa due settimane.
3. Specifiche a scelta: luce indicatore LED (verde, giallo, rosso, arancione, blu, LED bicolore)
Schermato con dita EMI o meno
rapporto di spire del nucleo magnetico
diversificazione del circuito magnetico opzionale
placcatura oro contatti (FU, 3U, 6U, 15U, 30U, 50U)
materiale alloggiamento plastica (PBT, PA46, PA9T, LCP)
4. Le proprietà elettriche dei prodotti soddisfano gli standard industriali, l'aspetto e le proprietà meccaniche soddisfano le dimensioni dell'aspetto, gli standard dell'industria manifatturiera meccanica e gli standard di protezione ambientale. La vostra soddisfazione è lo scopo del nostro servizio!

Parametri di prestazione:
1. Applicato a Ethernet, rapporto di spire: 1CT: 1CT
2. Conforme allo standard IEEE 802.3 & ANSI X 3.263
3. Induttanza a circuito aperto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS con bias DC 8Ma
4. Processo di saldatura a onda di 265 ℃ Max conforme ai requisiti dello standard EU ROHS
5. Tensione di tenuta: 2250VDC 1mA max, 60s
6.Impedenza: 100 ohm
7. L'interfaccia RJ45 soddisfa lo standard FCC 68.5
8. Resistenza DC: 1.5 Ω

Parametri

Power over Ethernet o PoE descrive uno qualsiasi dei diversi sistemi standard o ad hoc che trasmettono alimentazione elettrica insieme ai dati su cavi Ethernet a doppino intrecciato. Ciò consente a un singolo cavo di fornire sia la connessione dati che l'alimentazione elettrica a dispositivi come access point wireless, telecamere IP e telefoni VoIP.

Esistono diverse tecniche comuni per la trasmissione di potenza su cavi Ethernet. Due di esse sono state standardizzate da IEEE 802.3 dal 2003. Questi standard sono noti come Alternativa A e Alternativa B. Per 10BASE-T e 100BASE-TX, vengono utilizzate solo due delle quattro coppie di segnale in un tipico cavo Cat 5. Alternativa B separa i conduttori dati e di alimentazione, facilitando la risoluzione dei problemi. Inoltre, sfrutta appieno tutte e quattro le coppie intrecciate in un tipico cavo Cat 5. La tensione positiva scorre lungo i pin 4 e 5, e quella negativa lungo i pin 7 e 8.
