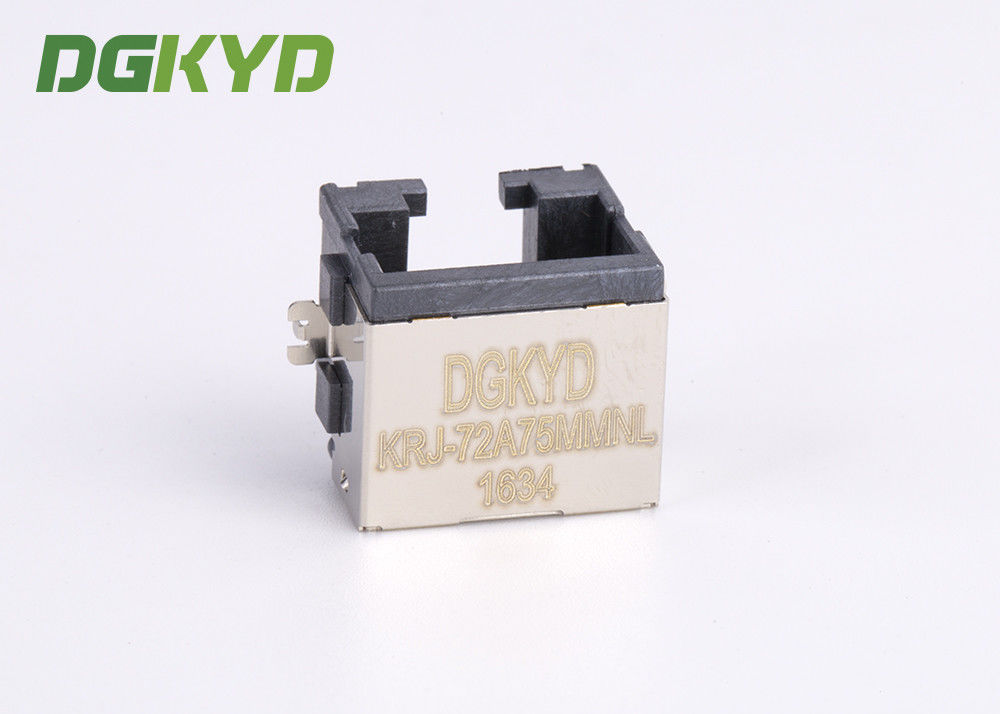

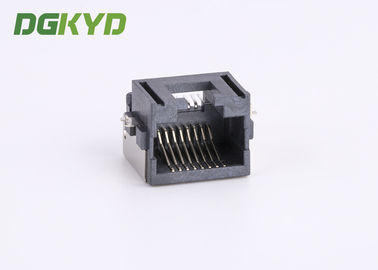

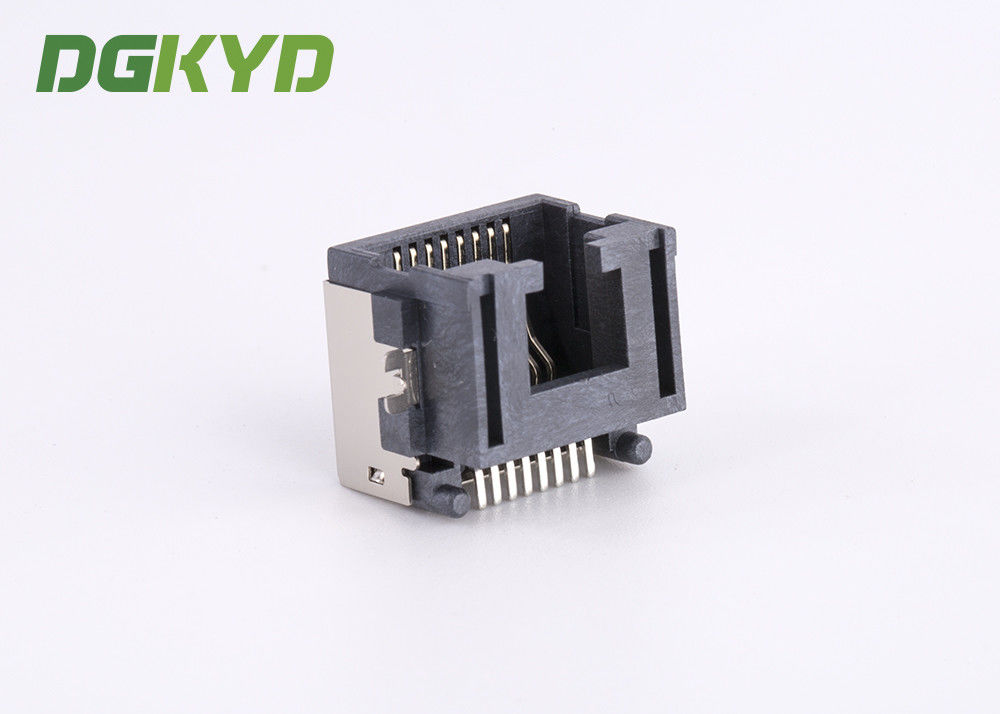

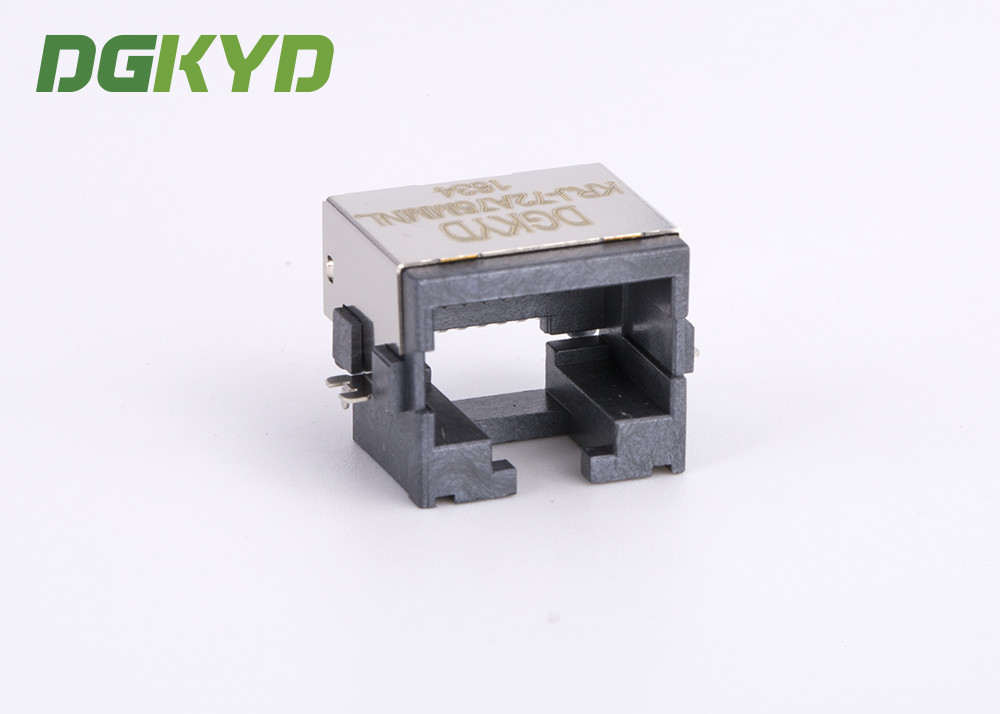

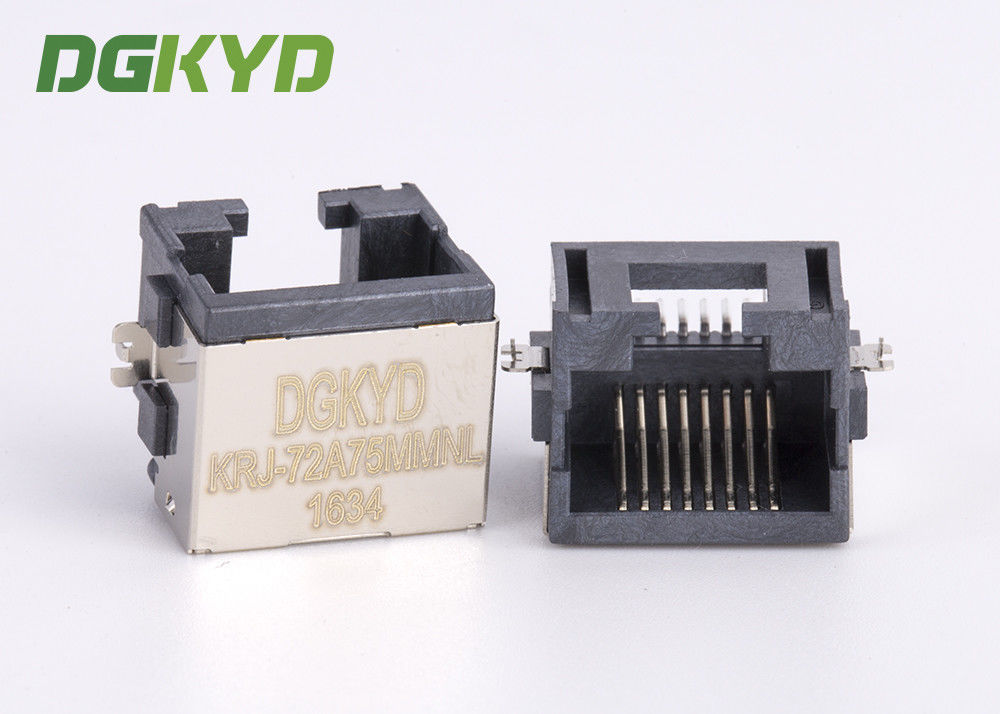

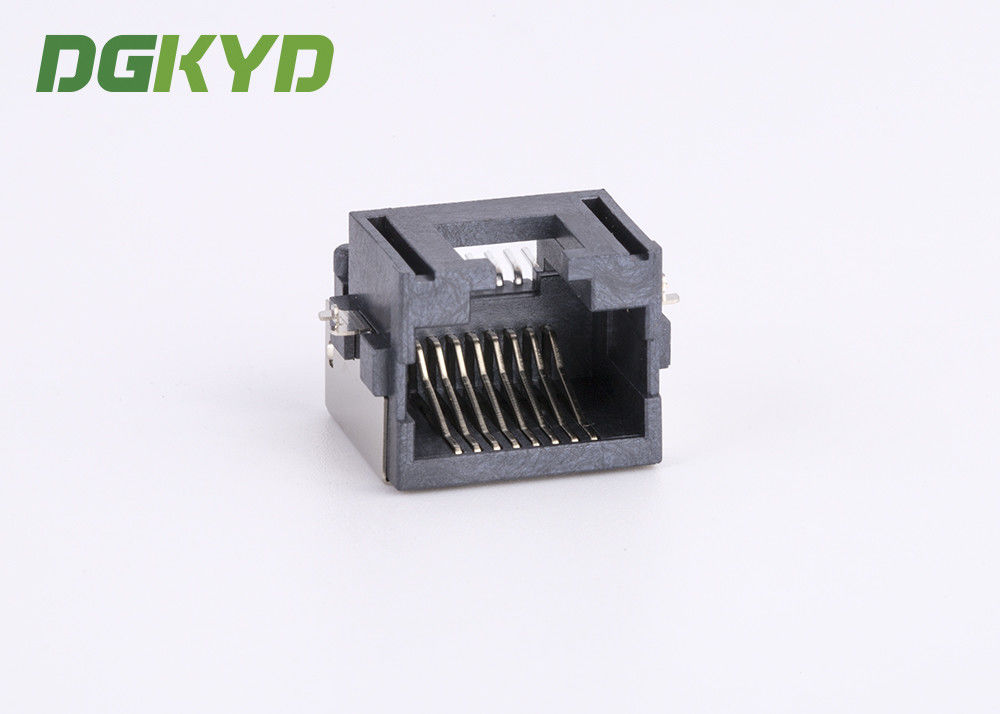

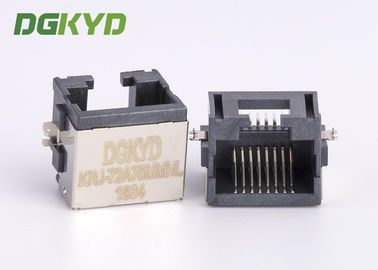

Connettore Ethernet RJ45 SMT schermato ad angolo retto, extra basso profilo, jack 8p8c KRJ-72A75MMNL

Quantità di ordine minimo :	1 pezzo	Prezzo :	Please contact us to get the latest price.
Imballaggi particolari :	Vassoio in cartone	Tempi di consegna :	10 GIORNI
Termini di pagamento :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Capacità di alimentazione :	100k pc/giorno

Luogo di origine:	Dongguan della Cina	Marca:	DGKYD
Certificazione:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Numero di modello:	KRJ-72A75MMNL

Informazioni dettagliate
Configurazione del porto:	Singolo	Stile del connettore:	- Jack.
Genere:	Femmina	Categoria di prestazione:	Cat3
Trasformatore:	Nessuno	PROFILO DI ALTEZZA:	basso profilo extra
Evidenziare:	presa rj45 della rete , Rj45 connettore Jack , connettore di Ethernet di basso profilo rj45

Descrizione di prodotto

Connettore Ethernet RJ45 a basso profilo ad angolo retto schermato, jack 8p8c
ATTRIBUTO	VALORE ATTRIBUTO
TEMPERATURA	-40 a +85℃
OPZIONI DI MESSA A TERRA	Messa a terra del pannello e messa a terra del PCB
MATERIALE DI PLACCATURA DELLO SCHERMO	NICHEL
LINGUETTE EMI DELLO SCHERMO	SÌ
SCHERMO	SCHERMO METALLICO
CONFORME A ROHS	SÌ
BLOCCO PANNELLO	NESSUNO
ANGOLO DI MONTAGGIO PCB	INGRESSO LATERALE
PACCHETTO	SMT
CONNETTORE E TERMINALI DI CONTATTO A	Circuito stampato
NUMERO DI PORTE	1X1
NUMERO DI CONTATTI	8
OPZIONE LED	NESSUNO
ORIENTAMENTO DEL BLOCCO	BLOCCO VERSO IL BASSO
MATERIALE DELL'ALLOGGIAMENTO	PBT UL94V-0
PLACCATURA AREA DI ACCOPPIAMENTO DEI CONTATTI	PLACCATURA FLASH ORO
TIPO DI CONNETTORE	RJ45
COLORE MATERIALE CONNETTORE	NERO

► Descrizione del prodotto

I jack connettore RJ45 industriali con magnetici integrati sono in grado di riflusso PIP a 260 gradi C, adatti per l'assemblaggio/saldatura industriale, eliminando la necessità di un passaggio di assemblaggio/saldatura extra. La placcatura in oro più spessa migliora la resistenza alla corrosione e riduce i problemi elettrici durante la vita utile dell'apparecchiatura, rendendo i connettori più durevoli e affidabili. Con la sua gamma di temperature estesa, il connettore consente ai clienti di utilizzare connettori RJ45 industriali in ambienti industriali.

I magnetici interni sono testati elettricamente al 100% per HI-POT e funzionalità
Adatto per cavi Ethernet CAT5&6 o superiori UTP
350uH minimo OCL con corrente di polarizzazione di 8mA
Alte prestazioni per la massima soppressione EMI
Isolamento minimo di 1500 Vrms per requisito IEEE 802.3
Valore nominale di temperatura di saldatura a onda di picco ROHS-6 260℃
Intervallo di temperatura di esercizio: da -40℃ a +85℃
Intervallo di temperatura di stoccaggio: da -40℃ a +85℃
Lunghezza: 12,3 mm

Specifiche elettriche a 25℃

．Perdita di inserzione: 1-100MHZ -1,0dBmax

．Perdita di ritorno: 1-30MHZ -16,0dBmin

30-60MHZ -14,0dBmin

60-80MHZ -10,0dBmin

．Diafonia: 1-30MHZ -40,0dBmin

30-60MHZ -35,0dBmin

60-80MHZ -30,0dBmin

．CMR: 1-100MHZ -35dBmin

．Hi-pot: 1500v AC 6S 1mA

．Rapporto di trasformazione: 1CT:1CT±3%

．OCL: 350uH @100KHZ 100Mv 8mA DC

► Disegno del prodotto
